Wzmacniacz gitarowy 4x EL34 i ECC81

Snajper1305 20 Jun 2019 12:27 2007 30
  • #1
    Snajper1305
    Level 5  
    Witam. Na aukcji wylicytowałem za nie duże pieniądze wzmacniacz gitarowy wyprodukowany w 1979r. przez S.R. Elektryków W-wa Ogrodowa 51 TYP GS 100W.
    Wzmacniacz zbudowany jest z prampu na półprzewodnikach i końcówką mocy opartej na czterech lampach EL34 i jednej ECC81. Zamontowane głośniki to 2 x 30W 4 Ω. Wzmacniacz posiada reverb sprężynowy.
    Schematu tego wzmacniacza niestety nie znalazłem w internecie. Przekopałem praktycznie całe forum w poszukiwaniu podobnego problemu i nic nie znalazłem.

    Problem cały polega na tym że po włączeniu go lampy żarzą się, potencjometry nie reagują a z głośników wydobywa się jednostajne nie głośne buczenie.
    Bardzo bym prosił o pomoc w diagnozie a później w ewentualnej naprawie.
    Od razu z góry uprzedzę kolegów z postami nie pchaj tam rąk bo cię zabije.
    Tak, dobrze wiem że w takim wzmacniaczu występują duże napięcia i nie dotykam czegoś jak nie poznam jak i dlaczego coś działa. Dodam także że bardzo liczę na wiedzę bardziej doświadczonych kolegów w procesie naprawy owego wzmacniacza.
    Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81 Wzmacniacz gitarowy 4x EL34 i ECC81
  • #3
    Snajper1305
    Level 5  
    Lampy są kompletne

    Dodano po 9 [minuty]:

    Bardziej mi chodzi o ustalenie przyczyny takiego zachowania. Lampy są wszystkie i po uruchomieniu żarzą. Natomiast wszystkie potencjometry nie reagują a głośniki emitują cichy ciągły
    brum
  • #4
    jozgo
    Level 41  
    Pomierzyłeś chociaż napięcia części lampowej. Napięcia na anodach, siatkach, katodach - jeżeli są oporniki katodowe? Napięcia zasilacza?
  • #5
    Snajper1305
    Level 5  
    Zrobię to wieczorem po pracy i wstawię pomiary. Spotkałeś się już z takim zachowaniem wzmacniacza?
  • #7
    jozgo
    Level 41  
    Snajper1305 wrote:
    Spotkałeś się już z takim zachowaniem wzmacniacza?

    Oczywiście. Ale powodów może byc tak wiele, że życia nam nie starczy na ich wymienianie, jeżeli nie mamy schematu i pomiarów.
    Schemat samej końcówki to chyba od czasów Marshalla standard.
    Nie obraź się ale na razie to jest tak jakbyś wysłał zdjęcia kogoś do lekarz i zapytał co mu jest?
    Na razie wiemy: jest stary i nie działa. Słychać w głośniku przydźwięk sieci więc zasilacz działa i "jakieś" napięcie na anodach EL34 jest.
  • #8
    Grzegorz Markowski
    VIP Meritorious for electroda.pl
    I jeśli to "Marshall", to napięcie może sięgnąć 800V zmiennego pomiędzy skrajnymi wyprowadzeniami uzwojenia anodowego transformatora sieciowego.
    Pomiary rób z jedną ręką w kieszeni.
  • #9
    jozgo
    Level 41  
    Grzegorz Markowski wrote:
    I jeśli to "Marshall",

    Napisałem, że w tych latach 70-tych Marshall to był standard. Sam je kopiowałem, ale raczej z fotografii bo kto by miał wtedy szczegółowy schemat. To trzeba było samemu stworzyć i obliczyć.
    Ale Ua > 450V nie pamiętam. A i z takim był problem.
  • #10
    Grzegorz Markowski
    VIP Meritorious for electroda.pl
    Trochę namieszałem z tym napięciem. Ale Ua 450 dla czterech EL34 to może być mało.
    http://www.kbapps.com/audio/schematics/tubeamps/marshall/JCM800masterM2203-100W.php
  • #11
    jozgo
    Level 41  
    Grzegorz Markowski wrote:
    Ale Ua 450 dla czterech EL34 to może być mało.

    Kiedyś nie dobierało się elementów do konstrukcji ale konstrukcję do posiadanych i dostępnych w PRL (ZUiRT) elementów.
  • #12
    Grzegorz Markowski
    VIP Meritorious for electroda.pl
    Spoko. Nie wiem za bardzo o co chodzi, ale spoko.
  • #13
    jozgo
    Level 41  
    Grzegorz Markowski wrote:
    ="Grzegorz Markowski"]Ale Ua 450 dla czterech EL34 to może być mało

    Wzmacniacz gitarowy 4x EL34 i ECC81
    No dobra 470V
  • #14
    Grzegorz740
    Level 37  
    Oprócz pomiarów napiec na lampach należy przejrzeć i pomierzyć kondensatory elektrolityczne czy czasem nie utraciły pojemności albo zwarcia nie mają. Różnie z tym moze być zwłaszcza w tak wiekowym wzmacniaczu.

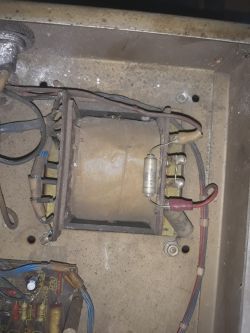

    Na jednym ze zdjęć dopatrzyłem się ,że jest spuchnięty kondensator i należy go wymienić.
  • #15
    jozgo
    Level 41  
    Grzegorz740 wrote:
    przejrzeć i pomierzyć kondensatory elektrolityczne

    Tu panuje jakaś elektrolitofobia.
    Wiekszość uczestników zaczyna od wymiany kondensatorów elektrolitycznych.
    Przecież autor napisał, że słychać w głośniku słaby przydźwięk (brum) sieci. więc po co się zabierać do kondensatorów zasilacza.
    Naprawiam stare radia. Nawet z lat 30-tych. Elektrolity to ok. 10% usterek w tym sprzęcie. W tym głównie sprawa utraty pojemności. Zwarcia unieruchamiajace sprzęt to rzadkość.
    Dużo częściej - w ok. 50% sprzętu - wymieniam kondensatory sprzęgajace np. anoda I st. m.cz - siatka pentody mocy itp. oraz kondensatory odsprzęgające w obwodach anod i S2 lamp.
  • #16
    jdubowski
    Tube devices specialist
    Snajper1305 wrote:
    Problem cały polega na tym że po włączeniu go lampy żarzą się, potencjometry nie reagują a z głośników wydobywa się jednostajne nie głośne buczenie.
    Bardzo bym prosił o pomoc w diagnozie a później w ewentualnej naprawie.


    Zacząć sprawdzenie od końca - pomierzyć napięcia na EL34 i ECC81, sprawdzić ze zdrowym rozsądkiem. Sprawdzić jak EL34 i ECC81 reaguje na próbe śrubokręta.
  • #17
    jozgo
    Level 41  
    O pomiarach pisaliśmy #4. Autor odpowiedział, że zrobi.
    Przez próbę śrubokreta rozumiesz dotykanie pierwszych siatek lamp czy słychać przydźwięk sieci?
    To tak oczywiste, ze sie zapomina o tym pisać.
  • #19
    Snajper1305
    Level 5  
    Panowie dzisiaj obejrzałem dokładnie i szczegółowo wszystkie lampy i na dwóch zauważyłem zwęglenie między 3 nóżką anody a 2 nóżką żarzenia. Zeskrobałem zwęglenie i uruchomiłem ponownie i nic nie pomogło. Wydaje mi się że przebicie w tych miejscach uszkodziło te dwie lampy i to jest powodem awarii.
    Po za tym chcę wykonać te pomiary o które wcześniej proszono tylko do końca nie wiem jak to dokładnie zrobić.
    Np. Mierząc napięcie anody przyłożyć mam plus miernika do nóżki 3 a minus gdzie mam przyłożyć? Mogę to zrobić przykładajac do obudowy ? Pytam bo chcę to zrobić bezpiecznie . Jaki jest tam prąd stały czy zmienny?
  • #20
    jozgo
    Level 41  
    Rób pomiary względem masy czyli chassis (metalowa podstawa)
  • #21
    Grzegorz740
    Level 37  
    jozgo wrote:
    Grzegorz740 wrote:
    przejrzeć i pomierzyć kondensatory elektrolityczne

    Tu panuje jakaś elektrolitofobia.
    Wiekszość uczestników zaczyna od wymiany kondensatorów elektrolitycznych.
    Przecież autor napisał, że słychać w głośniku słaby przydźwięk (brum) sieci. więc po co się zabierać do kondensatorów zasilacza.
    Naprawiam stare radia. Nawet z lat 30-tych. Elektrolity to ok. 10% usterek w tym sprzęcie. W tym głównie sprawa utraty pojemności. Zwarcia unieruchamiajace sprzęt to rzadkość.
    Dużo częściej - w ok. 50% sprzętu - wymieniam kondensatory sprzęgajace np. anoda I st. m.cz - siatka pentody mocy itp. oraz kondensatory odsprzęgające w obwodach anod i S2 lamp.


    A gdzie ja napisałem żeby je od razy wymienić? Napisałem jedynie żeby przemierzyć czy nie utraciły pojemności i czy nie maja zwarcia. Jak parametry będą się zgadzały to pozostawić je w spokoju.
  • #22
    trebuch1
    Level 25  
    Panowie Elektronicy
    Zerknąłem na fotki i stwierdzam że w tym wzmaku są zastosowane elementy b. dobrej jakości.
    Inaczej mówiąc, jakby był zrobiony wczoraj. Rezystory wysokostabilne, kondensatory foliowe nie do "zdarcia". Co do elektrolitów w epoki PRL mogę tylko powiedzieć że - o dziwo - moje wyjęte z pudełka, jeden w jeden trzymają parametry mino iż leżakują nawet ponad 30 lat.
    Jak dla mnie jest jak "nówka" o po naprawieniu będzie działać latami. Gorzej z lampami. Te stare są o niebo lepsze od dzisiejszych podróbek.
  • #23
    jozgo
    Level 41  
    trebuch1 wrote:
    Jak dla mnie jest jak "nówka" o po naprawieniu będzie działać latami.

    Też kiedyś będziesz stary.
  • #24
    xpira
    Level 25  
    trebuch1 wrote:
    Gorzej z lampami. Te stare są o niebo lepsze od dzisiejszych podróbek

    Dlaczego od razu podróbek, przecież lampy produkuje się w podobny sposób od wielu lat i nie powiem złego słowa na współcześnie robione lampy np. z firmy JJ Electronic. Ważna jest sprawność lampy i jej zużycie.
  • #25
    Snajper1305
    Level 5  
    Mam diagnozę.Dwie lampy El 34 mają przebicie na nóżkach. Transformator wyjściowy na uzwojeniu pierwotnym ma także przebicie. Płytka końcówki mocy jest w opłakanym stanie. Nie ma co ratować i buduję nowy wzmacniacz z preampem dwukanałowym na 3 x ECC 83 i końcówce mocy 50 W na 2 x EL 34 i inwerter na ECC 81. Schemat wzmacniacza oparty będzie o JCM 800. Kanał czysty fenderowski. Nie zamykam tematu i jak wykonam więcej prac przy tym projekcie to podzielę się rezultatami.Dodam że przy projekcie pomaga mi kolega z forum którego nicka nie zdradzę bo nie wiem czy by sobie tego życzył.
  • #26
    Grzegorz740
    Level 37  
    Jak doszedłeś do tego, że transformator i lampy mają przebicie?

    Moderated By Mirek Z.:

    Zbędny/niewłaściwy cytat całości poprzedniego postu usunąłem. Kolega chyba ma innych biorących udział w temacie za niedowidzących??
    Treść postu poprawiłem - warto przejrzeć post przed wysłaniem.

  • #27
    Snajper1305
    Level 5  
    Dwie lampy mają zwęglenie między 3 nóżką anody i 2 nóżką żarzenia. Nie mierzyłem ich bo nie mam jak. Być może są sprawne ale na pewno trzeba by wymienić cokoły. Transformator sprawdziłem podłaczajac 230 v do odczepów anodowych i mierząc każdy otczep z odczepem zasilania. Wyniki powinny być identyczne i powinny wynosić równą połowę podanego napięcia na odczepy anodowe. Niestety u mnie była różnica co świadczy o zwarciu na uzwojeniach pierwotnych i uszkodzeniu transformatora.
  • #28
    jdubowski
    Tube devices specialist
    Snajper1305 wrote:
    Być może są sprawne ale na pewno trzeba by wymienić cokoły.


    Na początek wyciać szczelinę między pinami (Dremel lub podobne narzedzie).

    Snajper1305 wrote:
    Transformator sprawdziłem podłaczajac 230 v do odczepów anodowych


    Końcówek uzwojenia raczej. Odczep to wyprowadzenie z uzwojenia pomiedzy końcówkami.

    Snajper1305 wrote:
    mierząc każdy otczep z odczepem zasilania.


    Odczepów masz jeden czy trzy (ultralinear)?

    Snajper1305 wrote:
    Wyniki powinny być identyczne i powinny wynosić równą połowę podanego napięcia na odczepy anodowe


    Asymetria jest duża? Odczepy dobrze zidentyfikowane?
  • #29
    Snajper1305
    Level 5  
    Tak mierzyłem dobry odczep. A różnica jest kilku volt. A powinna być równiutko połowa podanego napięcia. Już kupiłem nowy transformator. A co do pomiarów to w 100 % wykonałem je prawidłowo. W uzwojeniu pierwotnym transformatora mam trzy końcówki wyjściowe. Jedna środkowa od zasilacza i dwie do anod lamp mocy. Napięcie 230 v podałem na końcówki wejściowe od anod i mierzyłem kolejno je z końcówką od zasilacza i wartości pomiarów powinny być równe. Wcześniej zmierzyłem napięcie z sieci bo nie zawsze ono ma 230 v.
