[Rozwiązano] Sony CMT-SBT100 - Modyfikacja zasilacza US na EU (120V 60Hz na 230V 50Hz)

26 Cze 2019 06:19 282 3
  • Poziom 2  
    Potrzebuję pomocy w przerobieniu zasilacza systemu audio Sony CMT-SBT100 wyprodukowanego na rynek amerykański.
    Potrzebuję informacji które elementy należy wymienić / usunąć żeby zestaw nie został uszkodzony przy podłączeniu do napięcia 230V 50Hz.

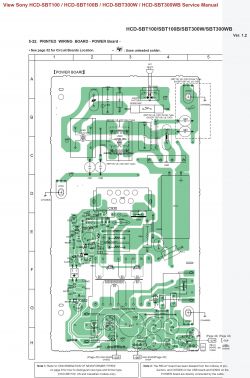

    Schemat i płytka zasilacza:
    Sony CMT-SBT100 - Modyfikacja zasilacza US na EU (120V 60Hz na 230V 50Hz)
    Sony CMT-SBT100 - Modyfikacja zasilacza US na EU (120V 60Hz na 230V 50Hz)
    Instrukcja serwisowa:
    servicemanuals.us/sony/audio/hcd-sbt100-hcd-sbt100b-hcd-sbt300w-hcd-sbt300wb.html
    Zasilacz na stronie 50, lista elementów na stronach 87-88, kilka informacji na stronie 6.

    Wiem że ta sama płytka była stosowana w urządzeniach przystosowanych do różnych systemów zasilania. Sam doszedłem do tego że należy się skupić na LF902 ale potrzebuję więcej informacji.
    Mam nadzieję że jest tu specjalista który będzie w stanie pomóc uratować kawałek przyjemnie grającego sprzętu.
  • Pomocny post
    Specjalista - urządzenia lampowe
    markusp86 napisał:
    Instrukcja serwisowa:
    servicemanuals.us/sony/audio/hcd-sbt100-hcd-sbt100b-hcd-sbt300w-hcd-sbt300wb.html


    Chyba nie jest dostępna bez opłaty...
    Bez lektury w/w amteriału - jedynie po obejrzeniu schematu zdaje się że jedynymi różnicami są kondensatory C914, 990, 991, 902, 903. Do sprawdzenia w manulau jeszcze warystor i dane transformatora przetwornicy (czy są stosowane takie same w wariantach europejskim i amerykańskim).

    markusp86 napisał:
    Sam doszedłem do tego że należy się skupić na LF902 ale potrzebuję więcej informacji.


    To margines problemu.

    markusp86 napisał:
    Mam nadzieję że jest tu specjalista który będzie w stanie pomóc uratować kawałek przyjemnie grającego sprzętu.


    Zamiast kopać w tym sprzęcie kup transformator 230/120V o odpowiedniej mocy (transformator lub autotransformator, musi swoje ważyć, nie jakiś dziwny twór z triakiem).
  • Pomocny post
    Moderator HydePark/Samochody
    markusp86 napisał:
    Sam doszedłem do tego że należy się skupić na LF902

    LF902 to tylko filtr zasilania, nie ma znaczenia dla napięcia zasilającego. Do wymiany na wyższe napięcie warystor VDR-901, kondensatory C905, C990, C991, C902, C903, C907, oraz elektrolit C914. Pewności do poprawności działania nie ma.
  • Poziom 2  
    Naprawa się powiodła.
    Krok po kroku:
    1. Usunąć zworki JS003 i JS004, w to miejsce wstawić filtr liniowy LF902. Numer części SONY 1-460-618-11
    2. Wlutować zworkę JW910
    3. Wlutować kondensatory ceramiczne C902 i C903. Oba 470pF 10% 250V Nr części SONY 1-112-869-51
    4. Wlutować mostek do masy ET902 - kawałek metalu pod śrubę mocującą
    5. Usunąć kondensatory ceramiczne C990 i C991 (3,3nF). Oba zamienić na 1nF 20% 250V nr części SONY 1-112-870-51
    6. Usunąć kondensator elektrolityczny C914. Zamienić na 13uF 20% 450V nr części SONY 1-114-237-11

    Dzięki wszystkim za wskazówki.
