Uruchomienie lampy NEC LD8051 - Potrzebuje pomocy w uruchomieniu lampy LD8051

05 Lip 2019 07:46 318 5
  • Poziom 2  
    Cześć wszystkim.

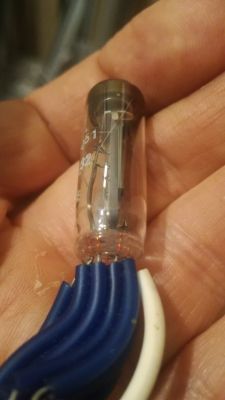

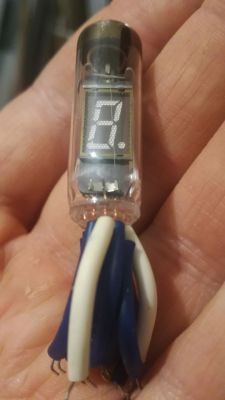

    Chciałbym poprosić o pomoc w podłączeniu / uruchomieniu lampy NEC LD8051.
    Lampe zasilałem z zasilacza lab. uzywałem 15V (potem też i 30V) oraz 1.2V ale nie widać efektów.

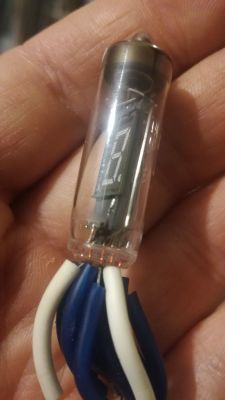

    2 białe nóżki są ze sobą połączone/jest ciągłość. Wiem która nóżka idzie do siatki.
    Aby nie mieszać ogromna prośba o naprowadzenie jak to wszystko podłączyć.
    Z góry wielkie dzięki!

    Uruchomienie lampy NEC LD8051 - Potrzebuje pomocy w uruchomieniu lampy LD8051 Uruchomienie lampy NEC LD8051 - Potrzebuje pomocy w uruchomieniu lampy LD8051 Uruchomienie lampy NEC LD8051 - Potrzebuje pomocy w uruchomieniu lampy LD8051 Uruchomienie lampy NEC LD8051 - Potrzebuje pomocy w uruchomieniu lampy LD8051
  • Poziom 31  

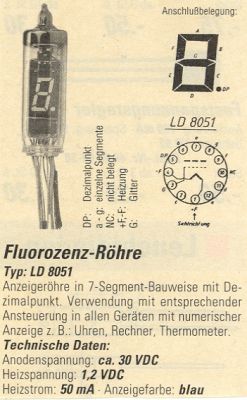

    Ta lampa wymaga zasilenia grzejnika 1,2VDC - prąd 50mA. Masz to na schemacie +F i -F, możliwe że to te białe przewody.
  • Poziom 36  
    Siatka i anody razem do plusa (15V wystarczy, można ew. dać rezystor np. 1k w szereg), żarzenie (zasilanie żarzenia 1,2V OK, oczywiście żarzenie sprawne?) do minusa, jeśli nie świeci zabawka na elektroszrot. Zasilanie i sterowanie w układzie docelowym to już inny temat.
  • Poziom 37  
    Witam,
    jak kolega wyzej zauwazyl, nie podlaczyles zazenia koncowki 1,4 - tam podlaczasz zgodnie z ulotka 1.2V/50mA, po chwili mozesz podac napiecie miedzy siatke i anode, potem dopiero segmenty ale nie bezposrednio z zasilacza, tam sa potrzebne rezystory ograniczajace prad zgodnie z dtatasheet'em:
    http://www.tube-tester.com/sites/nixie/dat_arch.htm
    Pozdrawiam
  • Poziom 17  
    Siatka jest właściwie używana do regulacji jasności świecenia oraz całkowitego gaszenia w układach multipleksujących.
    Robi się tak, podłączasz zasilanie 1,2V ( może być paluszek z rezystorem obniżającym napięcie). Żarnik a jednocześnie KATODA nie powinien się wyraźnie świecić w tego typu lampie, dopuszczalne jest jedynie ledwo zauważalny pomarańczowy kolor, więcej i doprowadzimy jedynie do szybkiego zużycia lampy.
    Potrzebne będzie zasilanie anodowe, 2-3 baterie 9v na przykład, minus do jednej z nóżek żarnika, plus do siatki, przez rezystory na przykład właśnie 1K doprowadzić do segmentów (ANOD) napięcie, zaczną się świecić.
    Poprzez zmniejszanie napięcia na siatce możliwe jest zmniejszanie jasności świecenia.
  • Poziom 2  
    Bardzo dziękuję wszystkim za pomoc - udało się poprawnie uruchomić lampę.
