Przeróbka płytki pilota do centralnego zamka samochodu

themechanos 08 Lip 2019 10:16 129 0
  • #1
    themechanos
    Poziom 9  
    Witam,

    Mam zamontowaną w samochodzie nieoryginalną centralkę. Denerwuje mnie to że pilot nie jest zintegrowany z kluczykiem tylko jest osobnym bytem przy kluczach. Kupiłem obudowę która posiada przyciski, przełożyłem grot i teraz chcę zrobić płytkę która będzie pasować do nowego kluczyka.

    Mój pilot jest oparty o układ HCS200 który przelutuję na nową płytkę. Problem pojawia się z anteną oraz towarzyszącymi jej elementami. Totalnie nie znam się na antenach pcb oraz samej radiówce. Chciałbym prosić o rady w tej sprawie. Wykonałem już projekt, moja antenka jest praktycznie kopią oryginalnej (taka sama szerokość długość itd.) rożni się jedynie kształtem.

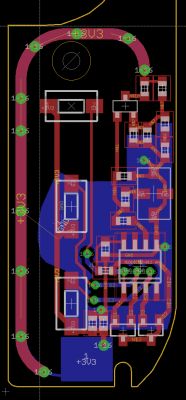

    Załączam zdjęcia oryginalnej płytki, schemat uzyskany poprzez inżynierię odwrotną i projekt PCB.
    Wartości kondensatorów na schemacie są nierealne(zmierzone na pcb).
