[Rozwiązano] Ciągle uszkadza mi przetwornice w instalacji solarnej

26 Sie 2019 22:06 1161 27
  • Poziom 10  
    Witam Państwa. Chciałem kiedyś zrobić prostą instalację solarną na budynku gospodarczym (tylko oświetlenie). Ciągle uwala i przetwornicę. Podziała chwilę i przetwornicę wysyłam co chwilę na serwis. Nie wiem co jest nie tak, ręce mi opadają :( to już chyba 6 przetwornica. Maksymalne obciążenie światłem to około 110 W

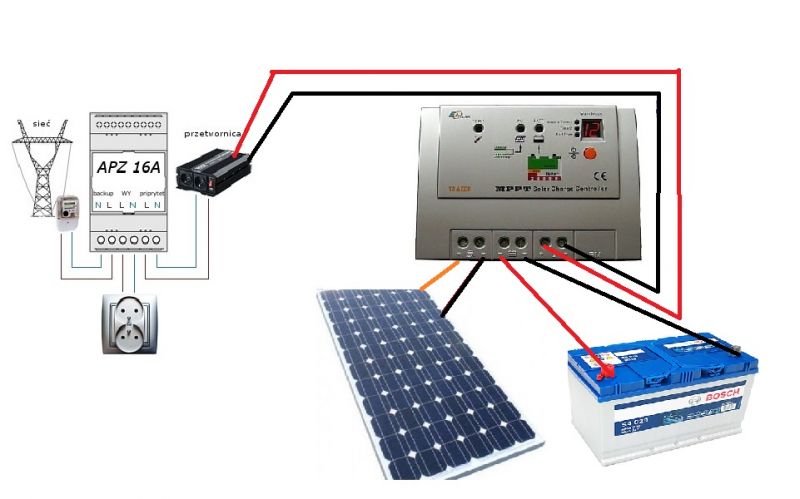

    postaram się przedstawić na schemacie jak to mam zrobione.
    Ciągle uszkadza mi przetwornice w instalacji solarnej

    Ciągle uszkadza mi przetwornice w instalacji solarnej
    mój zestaw słada się z panelu:
    --ogniwo fotowoltaiczne 180Wp

    PARAMETRY :

    Voc(V): 44,4

    Isc(A): 5,35

    Vmpp(V): 35,4

    Impp(A): 5,08


    --Regulator MPPT 20A Tracer 2210RN

    --Automatyczny przełącznik zasilania APZ-1
    --Przetwornica napięcia 12V 230V 600W czysty sinus
    --Akumulator 12 V o pojemności 140 Ah[/img]

    Dziękuję z góry za jakąkolwiek pomoc
  • OptexOptex
  • Poziom 10  
    CHAST napisał:
    Co to za świato 110W? Żarówki zwykłe czy ledy?

    Ogólnie to 4 ledy o łącznej mocy może 20W, i jedna żarówka chyba 60, może jeszcze jedna 40. Aaaa i Halogen z czujkami ruchu (zrobiłem do niego specjalna instację ) łącznie może halogen pobiera z 60 W.
  • Poziom 10  
    CHAST napisał:
    A przypadkiem przetwornica nie siada przy przełączaniu APZ-1 na przetwornice?


    Wczoraj właśnie wpadłem też na ten pomysł żeby to całkowicie odpiąć i sprawdzić. Jak wrócę do PL to sprawdzę. (może być w tym problem ponieważ raz już musiałem też ten przełącznik nowy kupić ponieważ stary się uszkodził)
  • Pomocny post
    Poziom 24  
    Tylko, że nie będzie to jego wina.
    Problem będzie moment gdy przełącza na przetwornice i wahnięcie prądu na Ledach i czujnikach ruchu, których ponowny prąd startowy dochodzi od 1A do 1.5A. Suma tych prądów jest większa niż 3A i ubija przetwornice.
    Taka jest moja teoria.
  • Pomocny post
    Poziom 22  
    APZ nie zapewnia synchronizacji faz przez co może dochodzić do przepływu dużych prądów. W trakcie przełączenia przetwornica nie tylko musi zasilić odbiorniki, ale i przeładować pojemności w zasilaczach odbiorników.

    Warto pomyśleć o przetwornicy odporniejszej na przeciążenia z trafo toroidalnym na wyjściu np. SinusPro. Swoją drogą taki SinusPro w wersji "S" integruje w sobie wszystkie komponenty z powyższych rysunków tj: kontroler ładowania PV, przetwornicę DC->AC i przełącznik faz.
  • OptexOptex
  • Poziom 10  
    A jakbym całkowicie usunął APZ i puścił tylko oświetlenie z akumulatora i przetwornicy to jak uważacie ? Powinno działać ? (Montując APZ chciałem mieć takie awaryjne wyjście w razie zaniku prądu z zestawu solar)

    Dodano po 6 [minuty]:

    CHAST napisał:
    Tylko, że nie będzie to jego wina.
    Problem będzie moment gdy przełącza na przetwornice i wahnięcie prądu na Ledach i czujnikach ruchu, których ponowny prąd startowy dochodzi od 1A do 1.5A. Suma tych prądów jest większa niż 3A i ubija przetwornice.
    Taka jest moja teoria.


    Czujki ruchu mam 12v. Cały zestaw z zasilaczem załącza się tylko raz po zmierzchu. Jedynie po wykryciu ruchu przekaźnik zapala mi halogen
  • Pomocny post
    Poziom 19  
    freee1 napisał:
    A jakbym całkowicie usunął APZ i puścił tylko oświetlenie z akumulatora i przetwornicy to jak uważacie ? Powinno działać ? (Montując APZ chciałem mieć takie awaryjne wyjście w razie zaniku prądu z zestawu solar)
    Czujki ruchu mam 12v. Cały zestaw z zasilaczem załącza się tylko raz po zmierzchu. Jedynie po wykryciu ruchu przekaźnik zapala mi halogen


    Jaki problem odłącz APZ i używaj jak nie padnie przetwornica to masz winowajcę..

    Wyjaśnić przyczynę mógł by opis usterki przetwornicy i tego APZ co konkretnie się uszkadza bo może dochodzić do przeskoku łuku elektrycznego na przekaźniku i połączeniu sieci z przetwornicą, nie wybijało ci bezpieczników w domu?
  • Poziom 10  
    Zabezpieczenia mam wszędzie. Nawet dodatkowo bezpieczniki na przewodach akumulatorowych.
    Bezpieczniki prądowe wszystko ok, nic nigdy nie wybiło. Nie mam żadnych informacji z serwisów przetwornicy, tylko ze naprawa lub wymiana na nowy.

    APZ odlaczę jak wrócę do PL i sprawdzę czy będzie działać :)

    Stary nie wiem dlaczego się uszkodził. Po prostu siadł i tyle.
  • Poziom 10  
    Weź proszę Cię. Nie będziemy się tu obrażać itd. Nie masz nic do wniesienia pomocnego to daruj sobie komentarze. Przetwornic miałem z 5 różnych rodzajów i modeli wiec to nie wina przetwornic.
  • Pomocny post
    Moderator HydePark/Samochody
    freee1 napisał:
    Przetwornic miałem z 5 różnych rodzajów i modeli wiec to nie wina przetwornic.

    A co konkretnie się uszkadza w przetwornicach?
  • Poziom 10  
    Przetwornice miałem zawsze na gwarancji wiec odsyłałem na serwis i w karcie nie było opisu usterki tylko pieczątka lub ze wymiana na nowa. Bezpiecznik na przetwornicy może raz spaliło ale tak to sama przestawała działać. Piszczała i tyle lub po prostu nie było żadnej reakcji. Początkowo milem za duża 1000/2000W później zmniejszalem moc i kupowałem czysty sinus jednak nic to nie dawało. Podziałało kilka dni i po przetwornicy
  • Pomocny post
    Moderator HydePark/Samochody
    Żeby ustalić przyczynę, trzeba znać skutki.
    Strumien swiadomosc... napisał:
    Jeśli ci przetwornicę łączy z siecią to na pewno ją spali.

    freee1 napisał:
    Nie ma nawet takiej opcji

    Właśnie tą opcję uznałbym za najbardziej prawdopodobną.
    freee1 napisał:
    Bezpieczniki prądowe wszystko ok

    Te na zasilaniu z akumulatora? Jeśli tak, to potwierdza uszkodzenie od strony 230V.
  • Poziom 10  
    Dziwne bo wszystko mam pozabezpieczenie. zero, fazę z przetwornicy oraz zero i faze z sieci. Bezpieczniki (samochodowe) mam pozakładane na dojściu na przetwornice i aku
  • Pomocny post
    Moderator HydePark/Samochody
    Kto daje bezpiecznik na N? Swoją drogą przetwornica nie ma L i N, to kwestia umowna. Wyjście przetwornicy można traktować jako uzwojenie wtórne transformatora( separacyjnego np.).
    Zdecydowana większość przetwornic nie ma separacji galwanicznej między 12V a wyjściem 230V. Tak w zasadzie chętnie bym obejrzał wnętrze tego APZ.
  • Poziom 10  
    ArturAVS napisał:
    Kto daje bezpiecznik na N? Swoją drogą przetwornica nie ma L i N, to kwestia umowna. Wyjście przetwornicy można traktować jako uzwojenie wtórne transformatora( separacyjnego np.).
    Zdecydowana większość przetwornic nie ma separacji galwanicznej między 12V a wyjściem 230V. Tak w zasadzie chętnie bym obejrzał wnętrze tego APZ.


    źle to napisałem.

    Chodzi mi o takie bezpieczniki jak na obrazku
    Ciągle uszkadza mi przetwornice w instalacji solarnej

    Jak wrócę do PL to rozbiorę stary uszkodzony i wrzucę zdjęcia :)

    Dodano po 1 [minuty]:

    Strumien swiadomosci swia napisał:
    Załóż na obydwa przewody wychodzące z przetwornicy bezpieczniki szklane 3,15A szybkie.


    Oczywiście spróbuje. Dziękuje bardzo za pomoc.
  • Pomocny post
    Poziom 11  
    wg mnie to przetwornica nie może być podłączona do wyjścia oświetlenia regulatora - tak jak na załączonym szkicu - lecz bezpośrednio do zacisków akumulatora (wyjście oświetleniowe regulatora nie zapewnia wystarczającego natężenia prądu podczas startu przetwornicy),

    ponadto, przetwornica może zostać obciążona kiedy już "chwile" pracuje, APZ przełącza na odbiorniki od razu po wykryciu napięcia z przetwornicy i stąd te awarie przetwornic.
  • Pomocny post
    Poziom 17  
    Cześć , Nie zaglądam tutaj . Ale tak zerknąłem masz Apz 1 . Te wszystkie zanikówki to kupa szmelcu. Tam są bardzo małe przerwy na stykach . Już nie mówię o układzie gasików . Poprostu przeciąga łukiem na stykach z sieci na przetwornicę albo odwrotnie . Mam podobny szmelc na przełączaniu i muszę to przerobić na dwa niezależne styczniki w prostej automatyce. Przełącz tym tak 2kw tak z 5 razy i apz wypalony . A ty masz przetwornicę bez zabezpieczeń , dławików, filtrów itp . także baju baju . Hehe. :) . Pfff i idą dymy.
  • Poziom 10  
    jaskiniowiex napisał:
    Cześć , Nie zaglądam tutaj . Ale tak zerknąłem masz Apz 1 . Te wszystkie zanikówki to kupa szmelcu. Tam są bardzo małe przerwy na stykach . Już nie mówię o układzie gasików . Poprostu przeciąga łukiem na stykach z sieci na przetwornicę albo odwrotnie . Mam podobny szmelc na przełączaniu i muszę to przerobić na dwa niezależne styczniki w prostej automatyce. Przełącz tym tak 2kw tak z 5 razy i apz wypalony . A ty masz przetwornicę bez zabezpieczeń , dławików, filtrów itp . także baju baju . Hehe. :) . Pfff i idą dymy.


    Tak myślałem ze będzie w tym problem. Dziękuje bardzo za pomoc.

    Mam jeszcze jedno pytanie.

    Chciałbym zmienić teraz na manualny przełącznik, nie wiem czy dobrze to napisze, 3 stopniowy.

    Tak aby prąd z przetwornicy i sieci się nie mieszał.
    Tak aby np przełączyć na 1 to mam przetwornice, środek to np odcięcie całkowite zasilania i 2 to zasilanie z sieci.

    Co moglibyście polecić ?
    Prosiłbym o nazwy lub link gdzie od razu można kupić :)
  • Pomocny post
    Poziom 19  
    freee1 napisał:

    Mam jeszcze jedno pytanie.

    Chciałbym zmienić teraz na manualny przełącznik, nie wiem czy dobrze to napisze, 3 stopniowy.

    Tak aby prąd z przetwornicy i sieci się nie mieszał.
    Tak aby np przełączyć na 1 to mam przetwornice, środek to np odcięcie całkowite zasilania i 2 to zasilanie z sieci.

    Co moglibyście polecić ?
    Prosiłbym o nazwy lub link gdzie od razu można kupić :)


    Wpisz na allegro przełącznik "sieć agregat"
  • Poziom 10  
    Ciągle uszkadza mi przetwornice w instalacji solarnej Ciągle uszkadza mi przetwornice w instalacji solarnej

    Taki będzie ? Chciałbym żeby nic się nie mieszało. Ani neutralny ani faza.

    Tak aby całkowicie zmieniało na sieć lub całkowicie na solar.

    Bez wspólnego zera itp
  • Pomocny post
    Poziom 19  
    freee1 napisał:
    Ciągle uszkadza mi przetwornice w instalacji solarnej Ciągle uszkadza mi przetwornice w instalacji solarnej

    Taki będzie ? Chciałbym żeby nic się nie mieszało. Ani neutralny ani faza.

    Tak aby całkowicie zmieniało na sieć lub całkowicie na solar.

    Bez wspólnego zera itp


    Najlepiej dedykowany, taki tez może być ważne by był na napięcie 690V
