Podział na fazy w rozdzielni

mario7621 29 Aug 2019 09:12 2418 11
  • #1
    mario7621
    Level 7  
    Witam serdecznie.
    Jestem początkujący w elektryce, mam uprawnienia SEP E, ale małe doświadczenie. Mam pytania odnośnie mojego rozdzielenia faz.
    Czy to jest dobrze rozłożone, czy trzeba coś zmienić?
    Sieć TN-C-S.
    Moc przyłączeniowa 16kW.
    Zabezpieczenie C20A.
    Proszę o opinię.

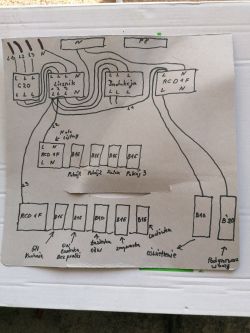

    Podział na fazy w rozdzielni

    Poprawiłem pisownię - sep, tncs, 16kw, c20, kropki, przecinki, pytajniki. /zbich70/
  • #2
    pol102
    VIP Meritorious for electroda.pl
    To jest zrobione żle. Nie bilansuje się ale:
    zabezpieczenia nie wskazują na przekroje.
    Nie znamy układu sieciowego.
    Wiemy że urządzenie podłączone na stałe nie potrzebują RCD, wiemy też że obwody oświetleniowe poza łazienką można przenieść do strefy bez RCD.... wiemy też, że brakuje tu ogranicznika i N udaje PEN... albo odwrotnie...

    Elektrycy posługują się schematami... Weź sobie jakiegoś SchrackCAD'a i narysuj to po normalnemu. Z widokiem elewacji i schematem wielokreskowym.
  • #3
    elpapiotr
    Electrician specialist
    pol102 wrote:
    .... wiemy też, że brakuje tu ogranicznika i N udaje PEN... albo odwrotnie...
    Niekoniecznie. Malunek tego nie potwierdza.
  • #4
    mario7621
    Level 7  
    Zdaję sobie sprawę że tak to może wyglądać. Będę musiał robić takie schematy rzeczywiście w CAD. Co do kabla to pomyłka z tym pe. Miał tam być kabel 5x4,z tym ogranicznikiem to nie wiedziałem no ale gdzieś trzeba nabyć tego doświadczenia, wiem że to tylko teoria a w praktyce jest inaczej. O jakie stałe urządzenia chodzi które nie potrzebują rcd?

    Dodano po 26 [minuty]:

    Chodzi o kuchenkę, lodówkę, zmywarkę i podgrzewacz? Które nie potrzebują rcd?
  • #5
    elpapiotr
    Electrician specialist
    Chodzi o urządzenia odbiorcze podłączone na stałe (nie poprzez gniazdo-wtyczkę) oraz obwody oświetleniowe z wyłączeniem łazienki.
    Reszta w PN-HD 60364-4-41. Tam jest wyszczególnione.
  • #6
    mario7621
    Level 7  
    Te urządzenia odbiorcze podłączone na stałe to płyta indukcyjna? Jeśli tak to ona na malunku nie jest za różnicówką. Czytałem to rozporządzenie ale nie umiem się doszukać dokładnie. To że oświetlenie to wiedziałem wcześniej ale na malunku jest za różnicówką- mój błąd. Czy możecie podać oprócz oświetlenia z 2 przykłady? Z góry dziękuję
  • #7
    takijasiu
    Level 25  
    pol102 wrote:
    wiemy też, że brakuje tu ogranicznika


    Masz na myśli ogranicznik mocy, czyli aparat bez członu zwarciowego? Jeżeli tak, to zdaje się że to jest decyzja ZE jakie zabezpieczenie umieści przed licznikiem - jeżeli umieścili tam C20 to cóż poradzić?

    ***

    Natomiast odnośnie samego projektu:

    * zakładająć, że C20 to jednak zabezpieczenie przedlicznikowe, to ten aparat z napisem "indukcja" to będzie jakiś wyłącznik nadmiarowo-prądowy? - na schemacie brak informacji o typie tego wyłącznika

    * obciążenie poszczególnych faz jest chyba dobrze wybrane - skoro ten podgrzewacz wody na L1 pobiera pewnie albo nic albo maksymalną wartość

    * odnośnie tego, że urządzenia podłączone na stałe nie muszą być zabezpieczone RCD - gdyby ten podgrzewacz wody był podłączony na stałe, to czy nie jest zasadne użycie RCD mimo wszystko? jaka jest szansa że taki podgrzewacz będzie miał awarię i w efekcie pojawi się faza na wodzie? jeżeli tak się stanie, to jaka jest szansa, że nie dojdzie ani do zwarcia (woda ma jakąś oporność, zdaje się że kilkanaście omów na metr) ani do przekroczenia prądu na zadziałanie zabezpieczenia nadmiarowego? zakładam, że wtedy prąd będzie płynąć niekoniecznie do przewodu N ale np. do metalowej instalacji - RCD by zadziałał - a bez RCD?
  • #9
    User removed account
    Level 1  
  • #10
    michu-michu
    Level 12  
    rwrutniak wrote:
    Zrób tak ewentualnie pomyśl nad selektywnością zabezpieczeń

    To nie jest symetryczne obciążenie faz. Jedna faza ma zasilać piec, pralkę, zmywarkę, przy czym inna jedynie oświetlenie?
  • #11
    User removed account
    Level 1  
  • #12
    markus-19
    Level 30  
    takijasiu wrote:
    odnośnie tego, że urządzenia podłączone na stałe nie muszą być zabezpieczone RCD

    Kolego brak nakazu stosowania RCD nie jest równe zakazowi, chcesz to montuj na każdym obwodzie.
