Pure Acoustics RB 1150 - Piszcząca przetwornica

Azbi 29 Aug 2019 18:47 1077 7
Tespol
  • #1
    Azbi
    Level 9  
    Witam Serdecznie,
    Otrzymałem od znajomego uszkodzony subwoofer pure acoustics RB 1150, który w ogóle się nie załączał.
    Po rozkręceniu i sprawdzeniu sekcji zasilania okazało się, że uszkodzeniu uległy dwa tranzystory 13009-2 w obwodzie pierwotnym
    przetwornicy oraz kondensatory 4,7uF (ESR rzędu 12 Ohm) podłączone równolegle do 1N4148 i rezystora 10 Ohm.
    Wszystkie rezystory jak i diody w obwodzie pierwotnym przetwornicy są sprawne.
    Po wymianie owych elementów subwoofer się uruchomił, lecz jego przetwornica piszczy i nie wiem jak się za nią zabrać.
    Sprawdziłem kondensatory przy układzie TL494 i tylko dwa miały wysoki ESR=11 Ohm (C501 oraz C504 które maja 4,7uF), reszta kondensatorów jest sprawna. Wymieniłem te dwa kondensatory z dużym ESR, a przetwornica nadal piszczy :(
    Nawet obciążona przetwornica nadal wydobywa z siebie ten "wkurzający" pisk, który minimalnie się zmienia wraz z zwiększaniem głośności.
    Poniżej zamieszczam jedyny schemat jaki znalazłem do tego subwoofera(schemat w 100% jest zgodny z przetwornicą w urządzeniu)

    Pure Acoustics RB 1150 - Piszcząca przetwornica

    Może ktoś z bardziej doświadczonych kolegów doradzi w jaki sposób niwelować ten nieprzyjemny dźwięk i jak w przyszłości "podchodzić" do takiego typu problemów.
    Za każdą podpowiedz czy wskazówkę serdecznie dziękuje.

    Pozdrawiam Azbi
  • Tespol
  • #2
    398216 Usunięty
    Level 43  
  • Tespol
  • #3
    Grzegorz740
    Level 36  
    Nieraz tak jest ,że piszczą cewki w przetwornicy.Są źle dobrane i taki efekt występuje.
    Aby piski wyeliminować sprawdź która cewka piszczy i spróbuj zalać ją klejem na gorąco i zobacz czy przestała piszczeć.

    Jak napięcia pod obciążeniem się zgadzają to innej możliwości nie widzę.
  • #4
    Azbi
    Level 9  
    A więc tak:
    1. Rdzenie transformatorów są całe, sztywne i bez żadnych ubytków.
    2. Grzegorz740 - Zalałem to klejglutem tak jak zaproponowałeś i dalej nic. Próbowałem każdy transformator z osobna bo ciężko jest określić, skąd dokładnie wydobywa się ten pisk.

    Poniżej zamieszczam fote samej przetwornicy w tym subwooferze.
    Pure Acoustics RB 1150 - Piszcząca przetwornica
    Później podłączę oscyloskop i zobaczę jak wyglądają przebiegi na wyjściu TL494 i na wyjściach zasilania.

    Zawołałem resztę członków rodziny żeby posłuchali tegoż zacnego pisku i wszyscy są zdania, że dźwięk wydobywa się z miejsca zaznaczonego na czerwono.
    Pure Acoustics RB 1150 - Piszcząca przetwornica
  • #5
    Grzegorz740
    Level 36  
    Weź spróbuj całą cewkę zalać klejem na gorąco. Sprawdź jeszcze czy nie jest gdzieś rdzeń pęknięty.
  • #6
    Azbi
    Level 9  
    Dziś przetestuje zalanie klejem tych dławików i dam znać co i jak z tym.

    Przy okazji wrzucam foty oscylogramów z TL494:
    1. Wyjście nr. 1
    Pure Acoustics RB 1150 - Piszcząca przetwornica
    2. Wyjście nr. 2
    Pure Acoustics RB 1150 - Piszcząca przetwornica
    3. Zasilanie TL494
    Pure Acoustics RB 1150 - Piszcząca przetwornica
  • #7
    Azbi
    Level 9  
    Zalałem te dławiki toroidalne termogultem i nic się nie zmieniło.
    Przetwornica nadal piszczy, choć teraz zastanawiam mnie czy możliwe jest,
    że któryś z elementów na prawym radiatorze piszczy. Są tam duodiody i jeden tranzystor.

    Podłączyłem oscyloskop do emitera tranzystora A1015 i już miej więcej wiadomo gdzie są zakłócenia
    Pure Acoustics RB 1150 - Piszcząca przetwornica

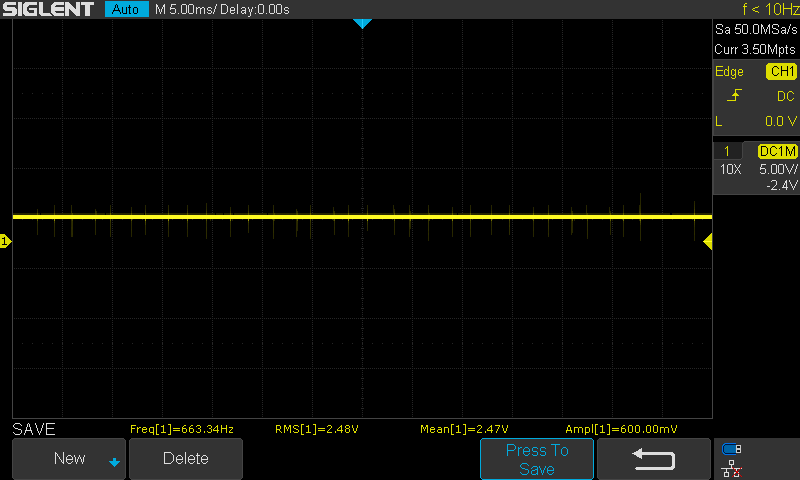

    Następnie pomiar przeprowadziłem na pinie nr. 15 układu TL494
    Pure Acoustics RB 1150 - Piszcząca przetwornica
  • #8
    Grzegorz740
    Level 36  
    Może być jeszcze taka ewentualność ,że na etapie projektowania przetwornicy cewki czy transformatory zostały źle dobrane ,że piszczą. I raczej nic z tym nie zrobisz.

    Nie wydaje mi się żeby któryś z elementów na radiatorze piszczał.

    Tak to jest z tymi przetwornicami. Niektóre piszą a niektóre są ciche.
