[Rozwiązano] Pioneer SA-620 - Ustawianie prądu spoczynkowego

11 Wrz 2019 08:00 150 8
  • Poziom 3  
    Dzień dobry.

    Jest to mój pierwszy post więc proszę o wyrozumiałość.

    Potrzebuję pomocy z ustawieniem prądu spoczynkowego po wymianie tranzystorów końcowych na Sankeny, a nie znam na tyle angielskiego aby sobie z tym bez przeszkód poradzić. Proszę o pomoc.
  • VIP Zasłużony dla elektroda
    Próbowałeś użyć translatora Google? Ułatw nam zadanie i pokaż właściwy fragment istrukcji serwisowej.

    Dodano po 23 [minuty]:

    Cytat:

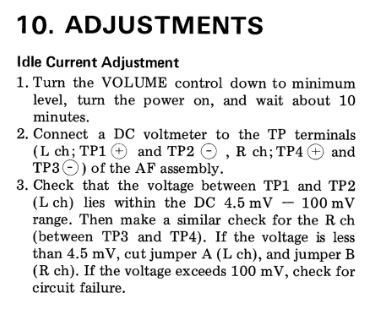

    Niestety znalazłem tylko SM z 3 stronami bez opisu tej czynności :(


    Znalazłem całość.

    Pioneer SA-620 - Ustawianie prądu spoczynkowego

    1. Włącz urządzenie, ustaw głośność na minimum i odczekaj 10 minut.
    2. Podłącz woltomierz napięcia stałego do punktów testowych TP. Lewy kanał TP1 (+) i TP2 (-), prawy kanał TP4 (+) i TP3 (-), które znajdują się w module AF.
    3. Sprawdź czy napięcie pomiędzy TP1 – TP2 (lewy kanał) oraz TP3 – TP4 (prawy kanał), zawiera się w przedziale 4,5mV – 100mV. Jeśli to napięcie jest mniejsze niż 4,5mV, przetnij zworę A (lewy kanał) i zworę B (prawy kanał). Jeśli napięcie przekracza 100mV, szukaj usterki.
  • VIP Zasłużony dla elektroda
    Akurat to nie dotyczy regulacji prądu spoczynkowego "idle current", tylko regulacji wskaźnika poziomu sygnału wyjściowego, wskaźnika mocy wyjściowej. Oznacza ustawienie regulacji barwy tonu "na zero" czyli w środkowych pozycjach potencjometrów.
  • Poziom 3  
    W takim razie powiedzmy że instrukcja jest przeze mnie w miarę zrozumiana. Rozumiem, że na czas sprawdzenia wartości prądu, muszę połączyć przecięte zwory A i B?

    Pytanie jak mam uzyskać na wejściu 1kHz o wartości 150mV?
    Mogę odtworzyć na laptopie taki sygnał z np pliku mp3, podłączyć jack-chinch do wyjścia słuchawkowego, miernik i regulacją głośności w laptopie ustawić 150mV na końcówce chinch?

    Dodano po 4 [minuty]:

    Przepraszam - nie zauważyłem Twojego postu z instrukcją.

    " Jeśli to napięcie jest mniejsze niż 4,5mV, przetnij zworę A (lewy kanał) i zworę B (prawy kanał)" - co jeżeli napięcie wynosi ok 50mV?

    Dodano po 2 [minuty]:

    I o jakiej mocy podłączyć opornik 8ohm do ustawienia wskaźnika?
  • VIP Zasłużony dla elektroda
    DopieroZaczynam1 napisał:
    W takim razie powiedzmy że instrukcja jest przeze mnie w miarę zrozumiana. Rozumiem, że na czas sprawdzenia wartości prądu, muszę połączyć przecięte zwory A i B?


    Tak, jeśli są przecięte.
    Jeśli pomiar wykaże: "Sprawdź czy napięcie pomiędzy TP1 – TP2 (lewy kanał) oraz TP3 – TP4 (prawy kanał), zawiera się w przedziale 4,5mV – 100mV."
    pozostawiasz zwory nieprzecięte. Jeśli mniej niż 4,5mV, zwory przecinasz.

    Cytat:
    Pytanie jak mam uzyskać na wejściu 1kHz o wartości 150mV?


    Regulujesz wskaźnik wysterowania?

    Cytat:
    Mogę odtworzyć na laptopie taki sygnał z np pliku mp3, podłączyć jack-chinch do wyjścia słuchawkowego, miernik i regulacją głośności w laptopie ustawić 150mV na końcówce chinch?


    Możesz użyć komputera, ale Twój miernik musi mierzyć napięcie o częstotliwości 1kHz z wiarygodną dokładnością. Jeśli masz miernik uniwersalny, to jego zakres wiarygodnych pomiarów napięcia zmiennego kończy się na 400Hz max.
    Po podaniu 150mV na wejście AUX, wzmocnienie ustawiasz tak, aby na wyjściach głośnikowych obciążonych rezystorem 8 omów, uzyskać 9V.

    Cytat:
    " Jeśli to napięcie jest mniejsze niż 4,5mV, przetnij zworę A (lewy kanał) i zworę B (prawy kanał)" - co jeżeli napięcie wynosi ok 50mV?


    Jeszcze raz.
    Jeśli przy nieprzeciętych zworach, co ma być przed rozpoczęciem pomiarów, napięcie zmierzone "... zawiera się w przedziale 4,5mV – 100mV"....

    50 mV zawiera się w tym zakresie, więc jest OK. 50mV jest większe niż 4mV czyli zwory pozostają nieprzecięte.

    Cytat:
    I o jakiej mocy podłączyć opornik 8ohm do ustawienia wskaźnika?


    15 - 20W.
  • Poziom 3  
    No i to jest łopatologiczne wyjaśnienie jakie miałem nadzieję uzyskać.

    Na razie dziękuję. Sprawdzę i napiszę rezultat.
  • Pomocny post
    VIP Zasłużony dla elektroda
    A rezystor podłączany do wzmacniacza powinien być bezindukcyjny.
  • Poziom 3  
    Postąpiłem według instrukcji/porady i namierzyłem odpowiednio prądy 16 i 30mA.

    Kwestię regulacji wskaźnika zaniechałem.

    Dziękuję i zamykam temat.
