UM1 - uchwyt montażowy do małych PCB

tomybb 20 Wrz 2019 03:13 2661 7
  • UM1 - uchwyt montażowy do małych PCB

    UM1 to niezwykle prosty gadżet. Montuje się do niego małą płytkę elektroniczną, którą chcemy lutować. PCB jest unieruchomiona, sam statyw nie przemieszcza się. Jednak ze względu na metalową konstrukcję nie nadaje się do pomiarów czy testów zamontowanej płytki.
    UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB

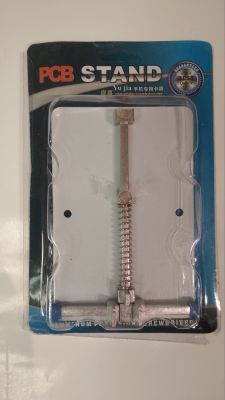

    Konstrukcja to dwa połączone w kształcie litery "T" kwadratowe, metalowe pręty. Na jednym ramieniu dwa uchwyty z rowkami których rozstaw regulujemy, na drugim ramieniu jeden uchwyt ze sprężyną który dociska płytkę. W zależności od wielkości PCB, punkt docisku sprężyny ustalamy niewielką śrubką.
    UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB

    Pokrętło śruby regulacyjnej jest dosyć małe, jak do tej pory nie przemieszcza się pod naciskiem sprężyny. Możliwe, że dla lepszego komfortu wymienię je na większe.
    UM1 - uchwyt montażowy do małych PCB

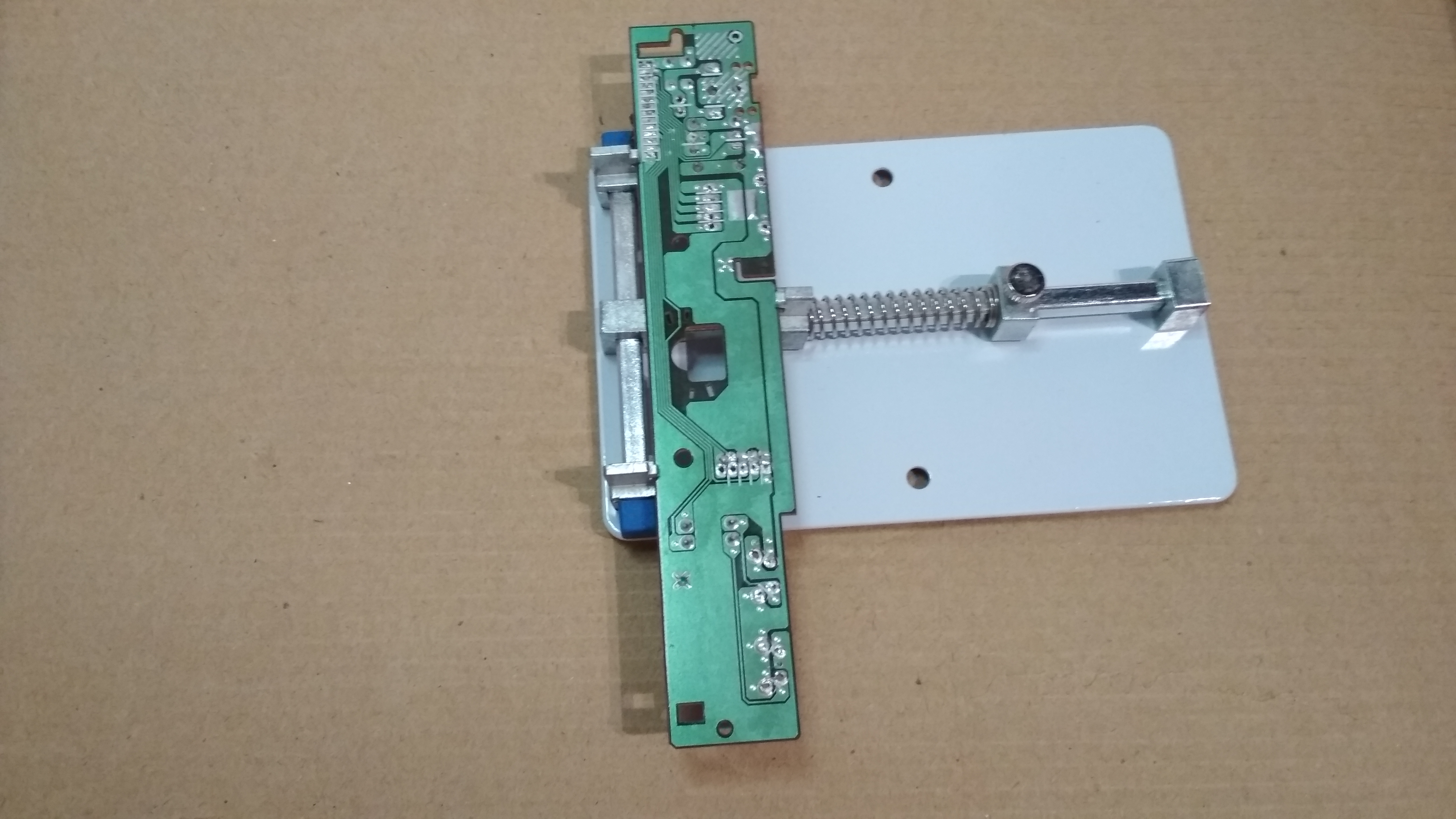

    Można zamontować PCB o różnych kształtach. Poradzi sobie nawet z niewielkimi płytkami wielkości kart SD. Normalnie uchwycenie i unieruchomienie takiego elementu mogłoby być kłopotliwe.
    UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB

    Grubsze laminaty nie wchodzą w rowki uchwytów, jednak i tak trzymają się sztywno. W razie potrzeby rowki trzeba by rozpiłować.
    UM1 - uchwyt montażowy do małych PCB

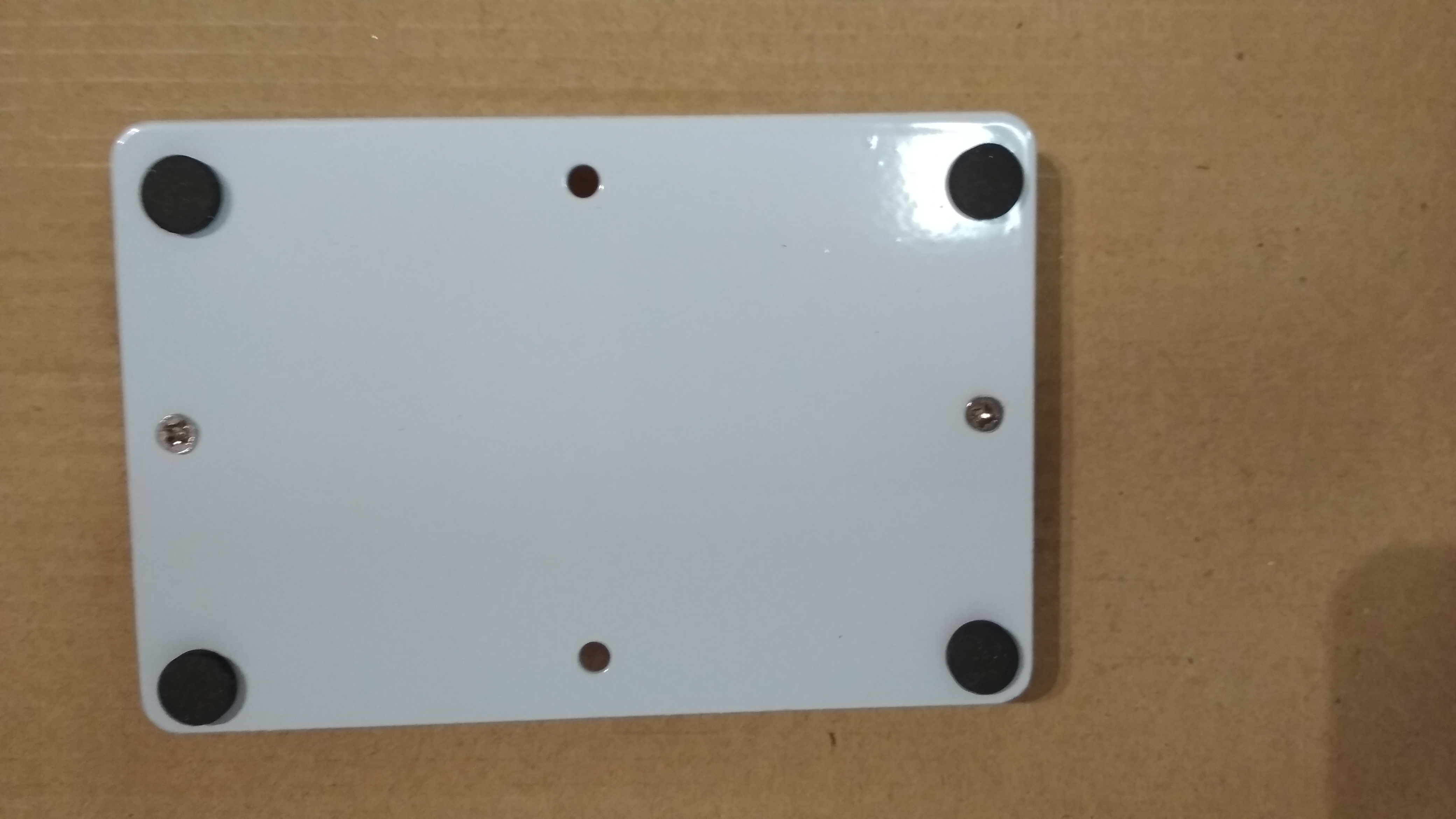

    Od spodu cztery gumowe stopki zabezpieczają przed przesuwaniem się całości.
    UM1 - uchwyt montażowy do małych PCB

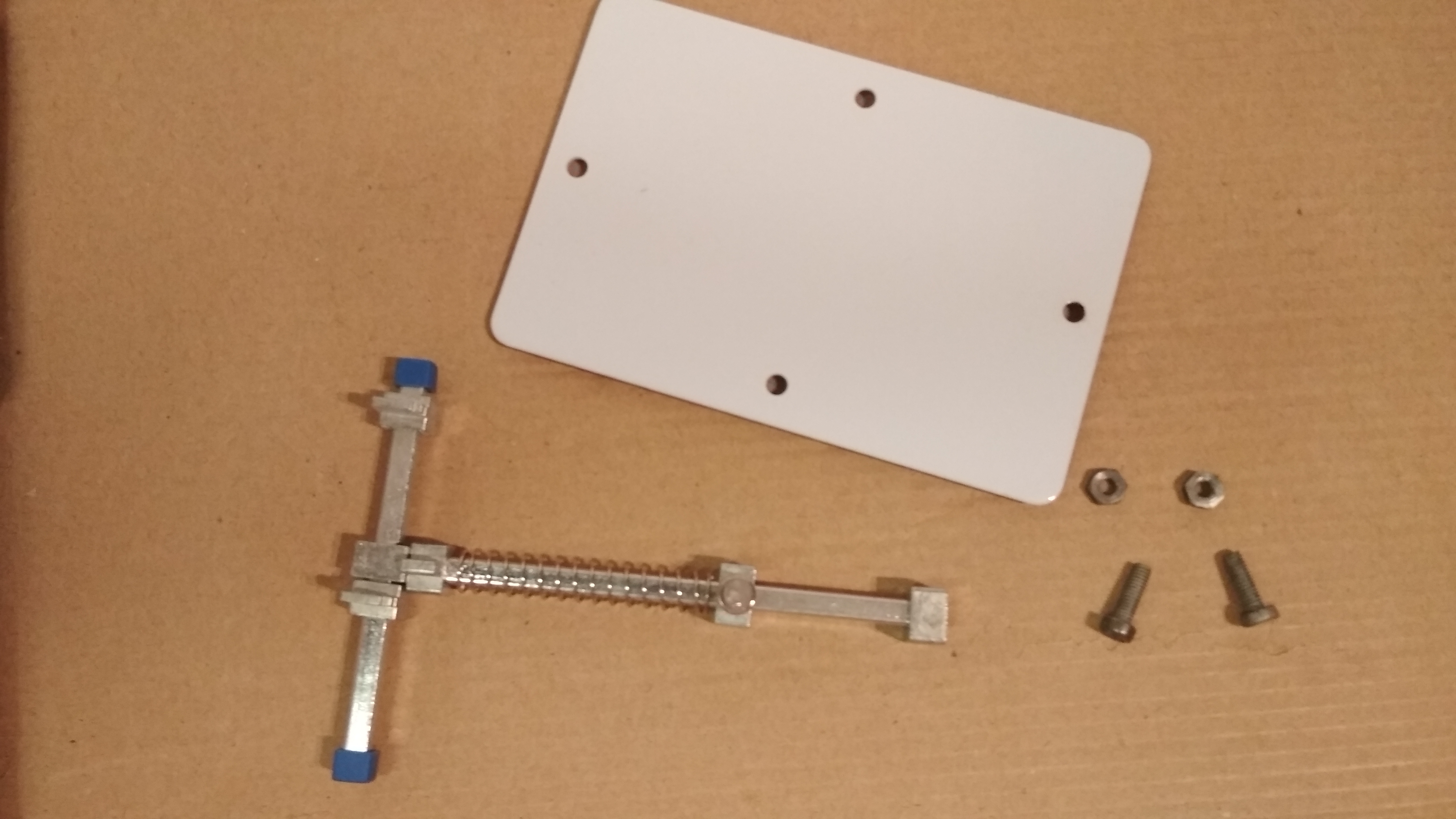

    Podczas pracy z uchwytem dla niektórych PCB odległość od podstawy okazała się zbyt mała. Przeszkadzało jak na laminacie były jakieś wtyczki, przekaźniki, większe kondensatory itp. Łatwo jednak można sobie z tym poradzić oddalając prowadnice nieco bardziej od podstawy. Wystarczą dwie śruby i dwie nakrętki.
    UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB
    UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB

    Gorzej, jeżeli mamy PCB na której duże elementy są na całej powierzchni. Pozostaje nam wtedy płytkę umieścić tylko na dwóch uchwytach, tracąc zdecydowanie na sztywności.
    UM1 - uchwyt montażowy do małych PCB

    Jeżeli takie rozwiązanie nam nie odpowiada, pozostaje zmiana/przeróbka samych uchwytów, tak aby całość była bardziej odsunięta od prowadnic.
    UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB UM1 - uchwyt montażowy do małych PCB

    Ja jednak żadnych zmian nie dokonuję na razie. Większość płytek które w nim lutuję jest płaska od spodu więc nadają się bezproblemowo. Koszt takiego uchwytu to ok 12zł na znanym portalu aukcyjnym. Z tego co pamiętam u nas wychodzi taniej niż zakup w Chinach.
