satel gprs-a + przekaźnik awz510 sterowanie bramą-otwarcie jednego skrzydła

Witam, mam zamontowany moduł gprs-a satela do sterowania bramami wjazdowymi (siłowniki faac) i powiadomień sms o otwarciu.

Oba wyjścia przekaźnikowe typu NO mam wykorzystane na dwie bramy, a chciałbym móc otwierać tylko jedno skrzydło danej bramy, mogłem to robić gdy pod O3 była jedna brama, a pod O4 opcja furtki/uchylenia jednego skrzydła, ale teraz pod O4 podpiąłem drugą bramę i nie mam więcej wyjść NO...

Wyjścia O1 i O2 są typu OC, mam przekaźnik AWZ510, przeprogramowałem gprs-a żeby na polecenie sms wyzwalał sygnał jak na O3 i O4, ale trochę pogubiłem się w podpięciu tego przekaźnika awz510, tak żeby otrzymać z np. O2 kolejne wyjście NO które będzie otwierać tylko jedno skrzydło bramy...

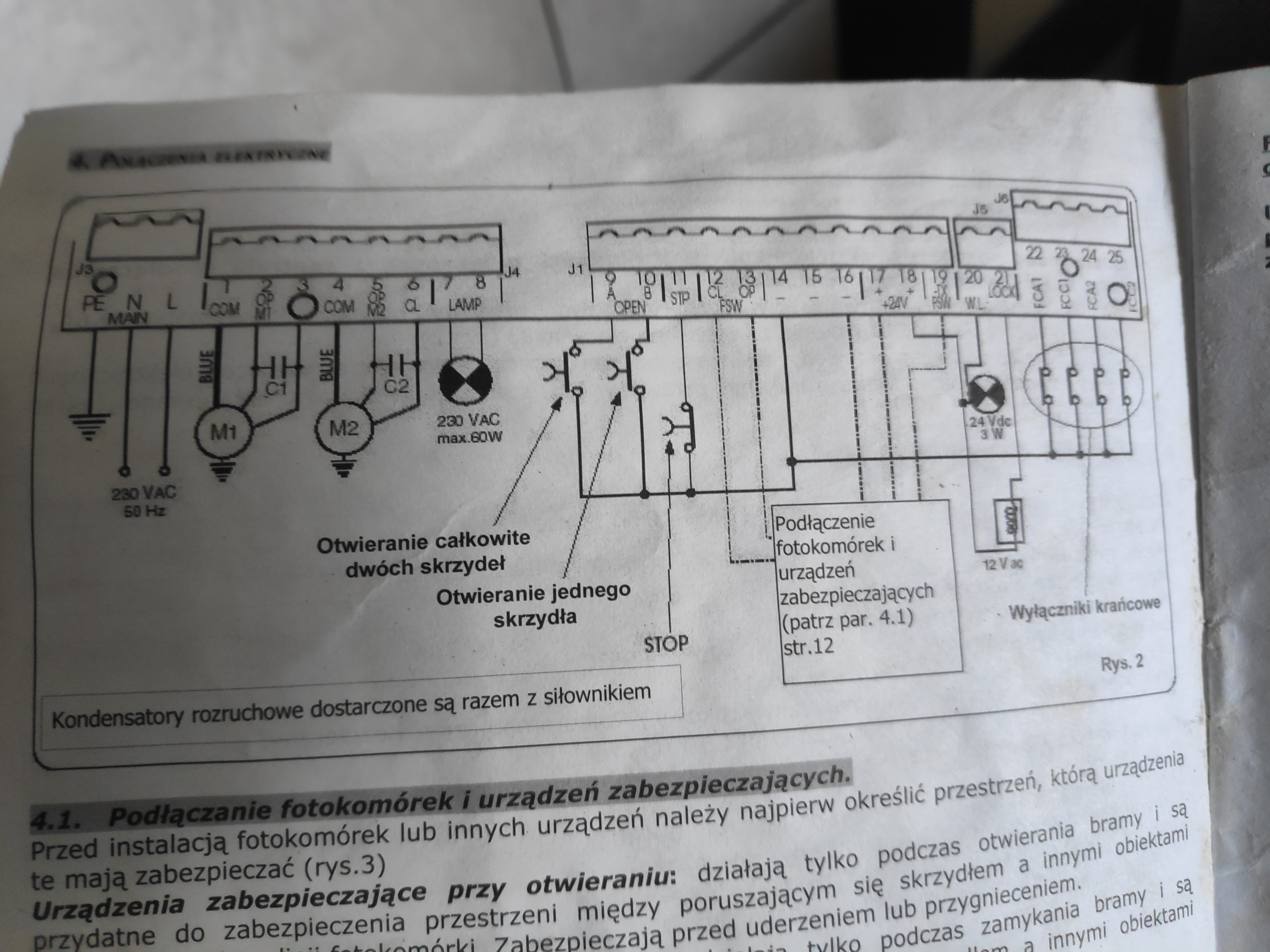

Listwa niskonapięciowa w sterowaniu bramą:
Schemat listwy:

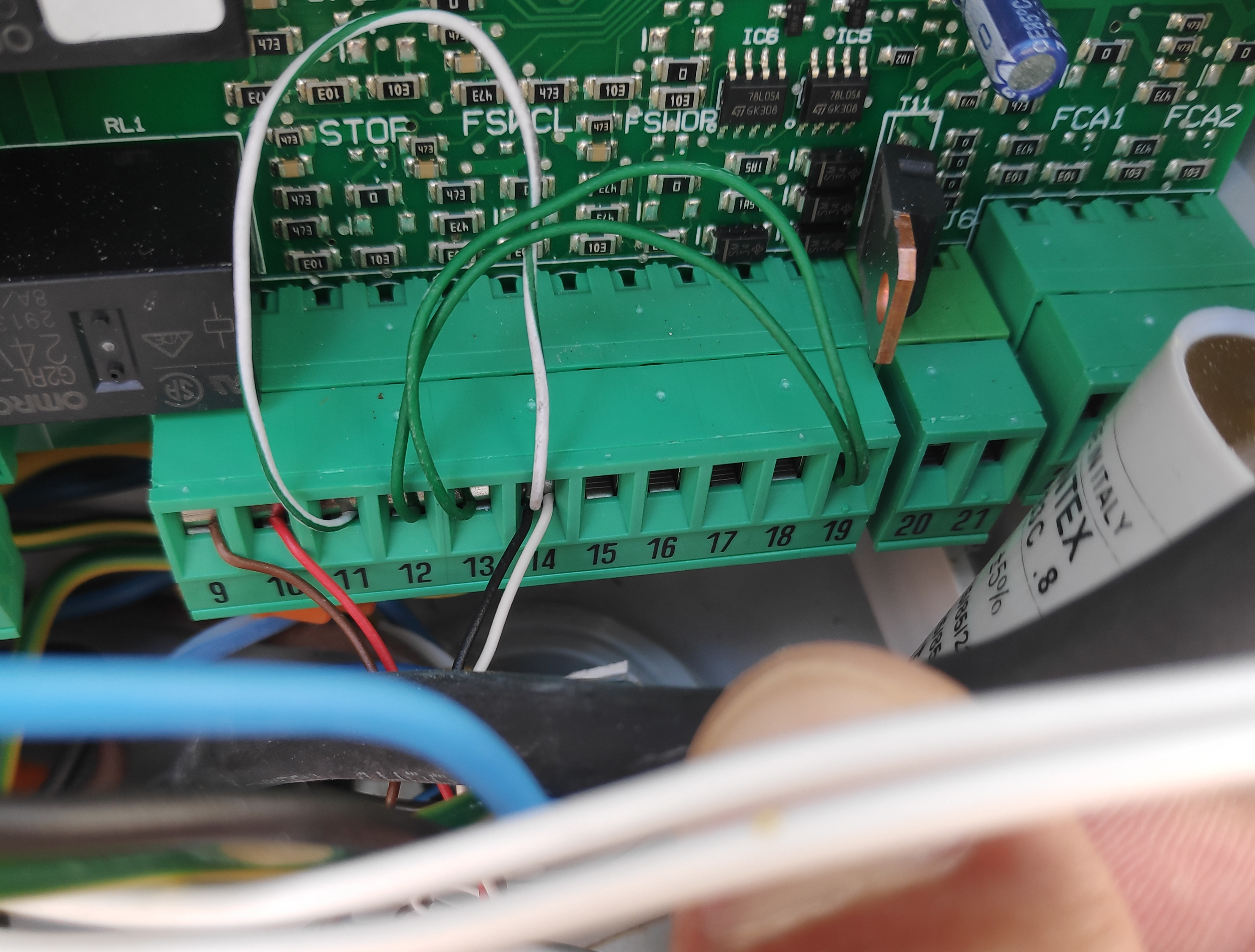

czarny kabelek wpięty pod 14 (com) czerwony pod 10 (otwieranie jednego skrzydła) te przyklejone do obudowy obok przekaźnika, podpiąłem pod + i - na przekaźniku i O2 z gprs-a pod NO ale nie działa tak jak planowałem, dokładniej w ogóle nie działa funkcja furtki...

Będę wdzięczny za każdą wskazówkę,

Z tego co pamiętam to wyjścia w gprs-a są konfigurowanie w programie i nie powinno być z tym problemu bez kombinowania w rozszerzenia które Ci rozwala wszystko.

no właśnie w tym problem że programowalne są wejścia a nie wyjścia...

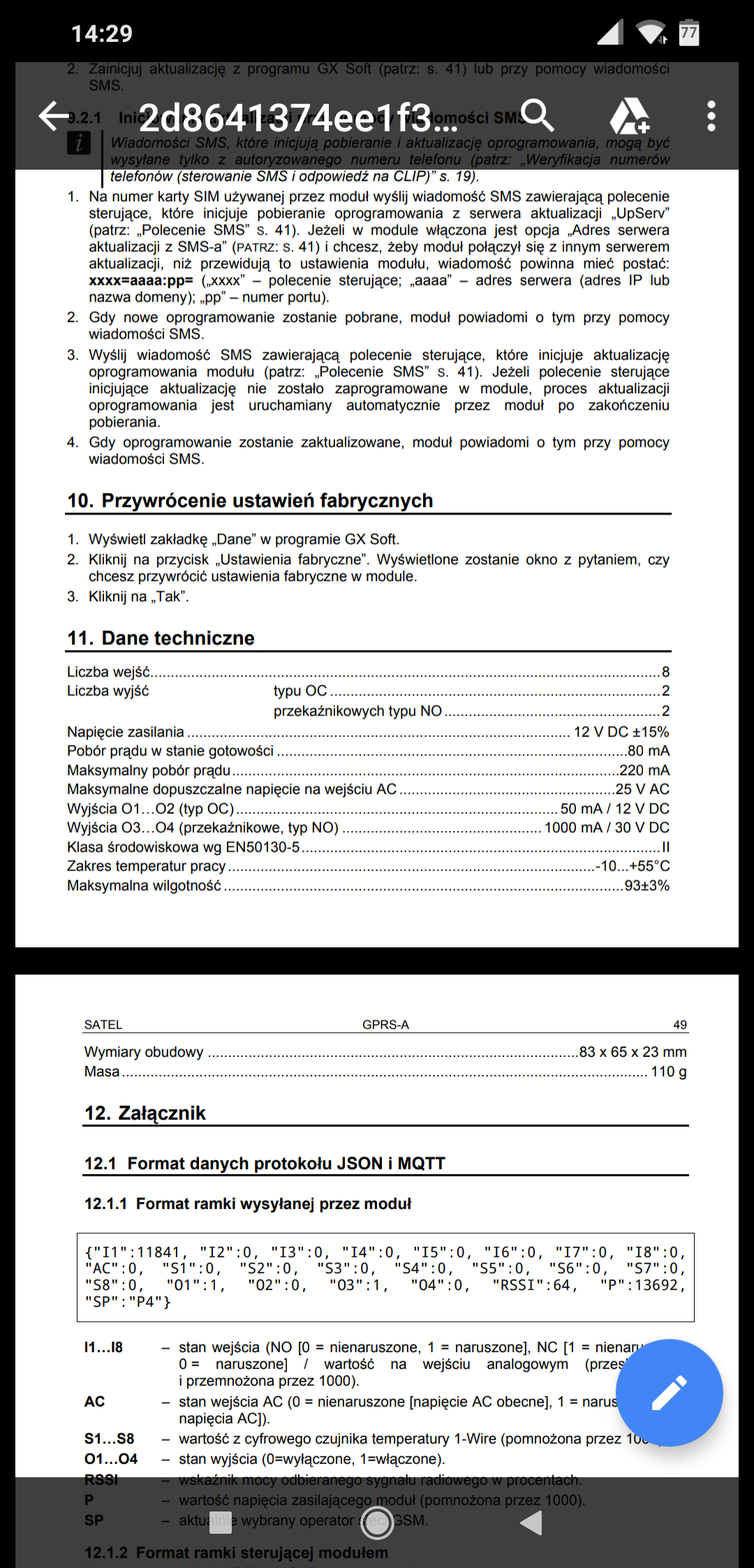

i na O1 i O2 jest tylko 50mA dlatego bez dodatkowego przekaźnika chyba się nie obędzie...

sharp wrote:

Wystarczy wpiąć przekaźnik między 12V oraz O1, czy O2 i odpowiednio oprogramować wyjście.

no właśnie to "wystarczy" sprawia mi problem, wyjście O2 mam zaprogramowanie, ale nie umiem podłączyć przekaźnika... gdybyś mi trochę to rozjaśnił byłbym wdzięczny...

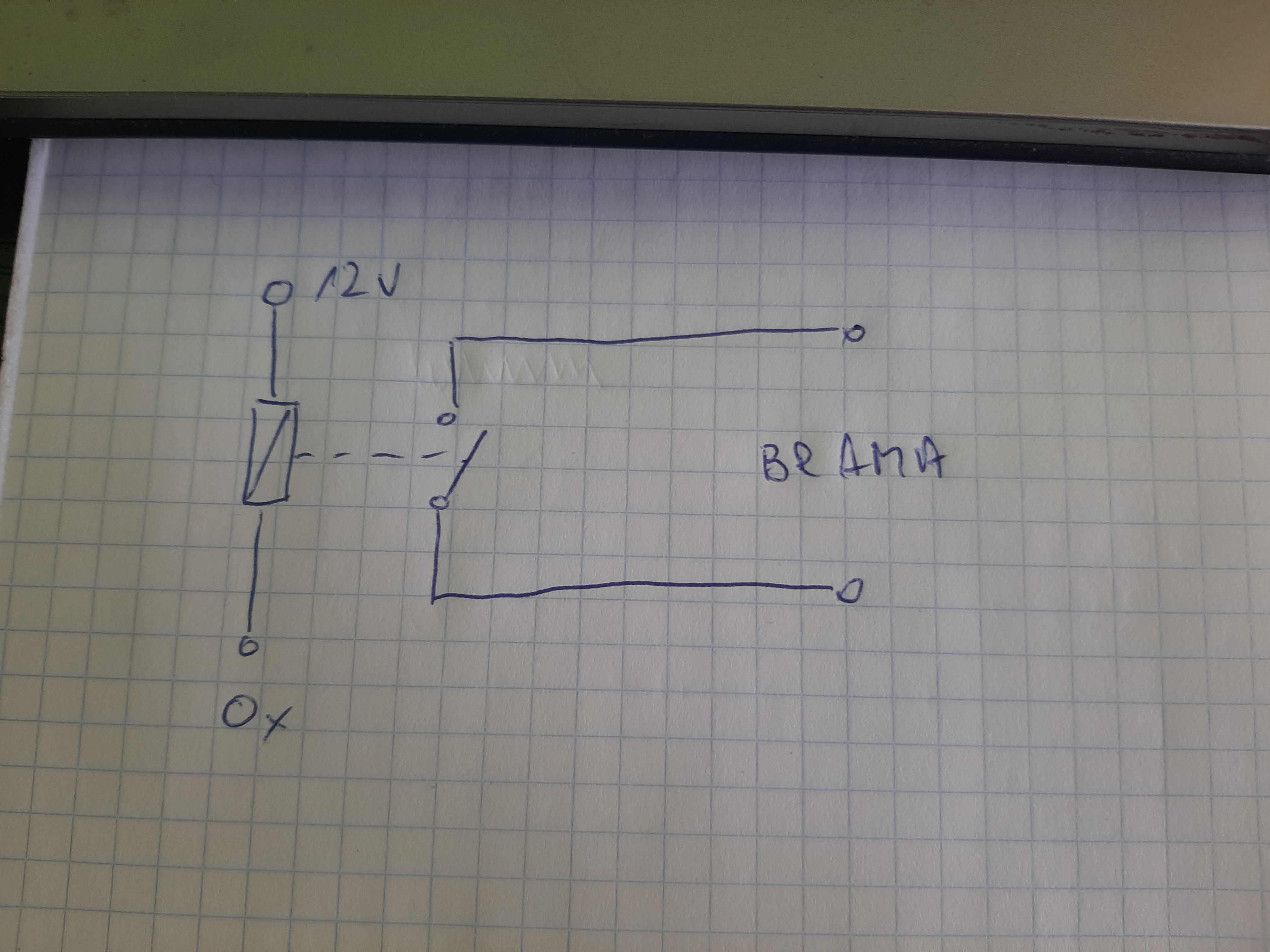

Pomiędzy com a o1 wystawiasz zasilanie cewki przekaźnika 12V, drugi między com a o2 cewką drugiego przekaźnika. Tym sposobem masz bezpotencjałowe wejścia no w przekźnikach dodatkowych.

udało sie, dzieki za porady!

Nie bardzo rozumiem woytas73 sugeruje podłączyć cewkę pod zaciski com i O1. Na com jest zawsze 0V a na O1 jest albo masa albo wysoka rezystancja czyli przekaźnik nie powinien nigdy zadziałać. Czy ja coś źle rozumiem ? Czy to jakiś skrót myślowy.

Witam,

Przecież odpowiedź już była w #4... W #7 również... Wystarczy przeczytać ze zrozumieniem...

Pozdrawiam.

#4 oczywiście prawidłowy tylko ten woytasa73 jest mylący.
