GRAFCET a SFC różnica w rysowaniu

24 Wrz 2019 01:20 174 1
  • Poziom 8  
    Witam !

    Ostatnio mam taką rozkminę, jaka jest między nim różnica ? Bo mam taką definicję w zeszycie, ale w praktyce rysuję tak samo jak GRAFCET, plus były jakieś oznaczenia z "gwiazdkami" ale później takie gwiazdki nie występowały na SFC (bo to miało dotyczyć SFC).

    Nie potrafię odróżnić SFC od GRAFCETu

    GRAFCET a SFC różnica w rysowaniu

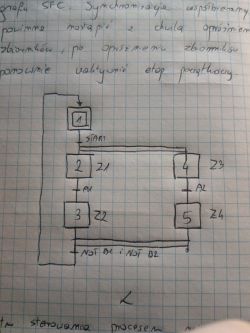

    Tutaj przykład z gwiazdką. Że się takie stosuje na SFC.

    GRAFCET a SFC różnica w rysowaniu

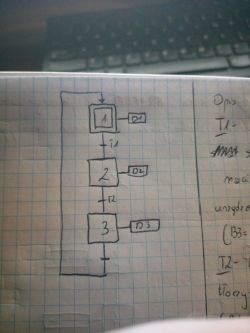

    A to algorytm SFC (tak jak to nauczyciel mówił). I nie ma tu omawianej "gwiazdki" która jest niby charakterystyczna. A wygląda bardzo podobnie jak GRAFCET

    GRAFCET a SFC różnica w rysowaniu

    Tutaj jest omawiany GRAFCET, i jest bardzo podobny do SFC.

    GRAFCET a SFC różnica w rysowaniu

    tutaj mam niby różnicę ale nie dokładnie wiem jak to ma wyglądać bo niby wysłałem powyżej 2 różne algorytmy SFC i GRAFCET ale wciąż wyglądają tak samo.

    Z góry dziękuję za wasze odpowiedzi.
    Pozdrawiam.
