TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

MaRs152 03 Paź 2019 01:17 7056 83
  • W końcu po dłuuugim czasie mogę się pochwalić.
    Mój projekt " TERMINATOR T-1000.1 " został ukończony!!!

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą


    Ta bestia posiada pod maską 800 koni. Bardzo dużo czasu zajęło mi dopracowanie wszystkich detali, aby to wszystko wyglądało i było niezawodne, ale opłacało się, bo efekt końcowy sam mnie zaskoczył.

    Tak dla niewtajemniczonych: jest to wzmacniacz mocy audio o mocy 2x400W RMS/4Ohm, wykonany własnoręcznie, od podstaw, w warunkach domowych. Całość została przeze mnie zaprojektowana na komputerze, a każdy element został przeze mnie zlutowany. Nad całym schematem rozmyślałem tygodniami aby stworzyć urzadzenie pod moje wymagania. Tak nafaszerowałem wzmacniacz elektroniką, że później miałem niemałe wyzwanie aby to wszystko ze sobą zsynchronizować, oraz wyeliminować problemy, które po drodze napotkałem podczas montażu. Niejedną nockę zawaliłem na walkę z problemami, które musiałem sam rozwiązać. Bardzo dużo czasu zajęło mi dopieszczenie wszystkich detali tak, aby wszystko wyglądało w miare profesjonalnie.
    Sam pomysł na zbudowanie takiej bestii pojawił się kilka lat temu. Nie sądziłem, że pomimo kilku lat przerwy w końcu przysiądę do biurka, zacznę wszystko przelewać na papier i realizować mój projekt. Tak byłem podkrecony tym wszystkim, że postanowiłem stanąć na głowie aby do tego się zabrać. Samą wizję w głowie trzymałem jakieś 2-3 lata, zanim zabrałem się do pracy.
    Częste wyjazdy za granicę nie pozwalały mi na to, aby w końcu sie za to zabrać. Sam już byłem tym tak sfrustrowany, że już nie miałem wyjścia - koszmary by mi się później śniły. Powiedziałem: dosyć !!! Jutro siadam i robię to, co mi siedzi od lat w głowie. A teraz jestem bardzo zadowolony, że zakończyłem swój projekt i ciągle nacieszyć sie nim nie mogę.

    To moje początki pracy. Dopiero zbierałem całą elektronikę.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Tutaj już wszystko układałem w obudowie.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Większość elektroniki już zebrana oraz złożone końcówki mocy. Na szczęście nie miałem większych problemów przy uruchomieniu. Końcówki odpaliły za pierwszym razem, lecz musiałem kupić nowy transformator, ponieważ ktoś na allegro sprzedał mi uszkodzony, a ja się o tym dopiero dowiedziałem przy testach końcowych.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Nowy transformator już zakupiłem oraz przygotowałem przedni panel do montażu wszystkich podzespołów. Niestety, miałem duży problem z panelem. Oryginalny, który dostałem z obudową nie nadawał się, ponieważ był za gruby (8 mm). Dopiero przy montażu zauważyłem, że żadne włączniki, przyciski, potencjometry przez ten panel nie przejdą. W tym przypadku musiałbym każdy otwór sfrezować do grubości 4 mm.
    Sam koszt frezowania całego panelu pod wszystkie elementy wyniósł by mnie ok. 500zł, więc sobie odpuściłem. Taniej wyszło zamówienie nowego, aluminiowego panelu o grubości 4 mm, już ze wszystkimi otworami, i później okleić go folią aluminiową.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Panel już został oklejony. Na szczęście podczas przymiarek większość elementów przeszła bez problemu, lecz miałem trochę utrudnień podczas przykręcania ich do panelu. W niektórych miejscach musiałem trochę sfrezować otwory, bo nakrętki nie chciały złapać gwintu.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Tutaj już wszystkie pokrętła założone. Były robione na zamówienie, a tak od siebię pomalowałem ringi czarnym lakierem, żeby ładnię się komponowały z panelem.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Już większość elektroniki została podłączona, a przedni panel został wykończony.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Tylni panel też już został skończony. Stwierdziłem, że wykończę go tak samo jak to zrobiłem z przednim. Musiałem to zrobić bardzo precyzyjnie. Dużo czasu zajęło mi obliczanie wszystkich odległości i wpisywanie na komputerze tak, aby dobrze nanieść napisy na folię. Każdy milimetr się liczył. Miałem tylko jeden arkusz folii, więc nie mogłem się pomylić.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

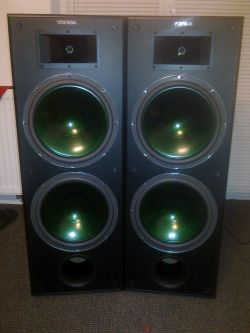

    A to będzie napędzał mój wzmacniacz
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą


    Teraz opiszę szczegóły mojego projektu.
    " TERMINATOR T-1000.1 " - dlatego taka nazwa ponieważ stwierdziłem, że zrobię taki wzmacniacz, który będzie niezniszczalny. To będzie wzmacniacz, którego nie będzie można "zajechać" w żaden sposób. Ma grać "na full" godzinami, i ma nawet nie pierdnąć, że coś go tam boli. Pomyślałem o przyszłości i stwierdziłem, że ten wzmacniacz ma przetrwać długie lata, a moje dzieci, których jeszcze nie mam, będą na nim imprezki rozkręcać.

    Wzmacniacz wyposażony jest w:
    -filtr przeciwzakłóceniowy 230V
    -układ miękkiego startu do transformatora
    -transformator troidalny audio o mocy 900VA
    -Mostek prostowniczy
    -baterię kondensatorów o łacznej pojemności 2x60000uF
    -dwie końcówki mocy Holtona 400W RMS
    -dwa radiatory do konćowek o wadze 2x2,5kg
    -sterownik wzmacniacza audio sterowany przez IRDę
    -dwukanałowy przedwzmacniacz mikrofonowy
    -pięciopasmowy korektor graficzny
    -przedwzmacniacz stereo z regulacją tonów niskich, wysokich oraz balansu
    -stereofoniczny wskaźnik wysterowania
    -układ sterujący przełączaniem sygnału na kolektor graficzny
    -moduł bluetooth do przesyłania sygnału audio
    -czterokanałowy przełącznik sygnałów audio
    -dwukanałowy rozdzielacz sygnału audio
    -układ zabezpieczający wzmacniacz oraz kolumny głośnikowe przed przegrzaniem, zwarciem, itp., wraz z opóźnionym załączaniem glośników
    -wyświetlacz LCD z aktualną temperaturą pracy wzmacniacza
    -chłodzenie końcówek wentylatorami 12V z czujnikiem temperatury
    -zasilacz pomocniczy 12V do zasilenia całego sterowania
    -czerwone podświetlenie LED

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Wszystko udało mi się poskładać "do kupy", choć było bardzo ciężko, ponieważ nie miałem miejsca w środku obudowy na cała tą elektronikę. Niektóre płytki są upchane "na ścisk" albo zrobione piętrówki. Problemy dopiero później się ukazały, jak już wszystko zacząłem podłączać. Okazało się, że prawie co druga płytka zakłóca pracę sąsiedniej, ze względu na bardzo bliską odległość. Następnie doszły dodatkowe problemy ze spadkiem napieć na modułach z przewodami od potencjometrów, polem magnetycznym, które emituje trafo oraz zakłóceniach w obwodzie masy sygnałowej. Istne piekło!!! Ciągle coś nie działa. Już zwątpiłem czy przy tej konstrukcji uda mi się wszystko tak od siebie odseparować, żeby nie było żadnych problemów z polami magnetycznymi czy zakłóceniami, które słyszę w głośnikach. Załamałem się, że tyle pracy w to wszystko włożyłem, a będę musiał wszystko przenieść do większej obudowy i zaczynać od nowa. Godzinami po nocach siedziałem i rozmyślałem jak, co i gdzie poprawić. Gdy udalo mi się jeden problem wyeliminować to pojawiał się następny. Miałem już dosyć i nieraz miałem chwile załamania. Za wysoko sobie poprzeczkę ustawiłem, a z każdym dniem walki moja wiara w siebie zanikała. Czułem, że mój "TERMINATOR" tak prędko się nie podda i będę musiał z nim dłużej "powalczyć". Lecz nie poddałem się!
    Wygrałem tą walkę. Po kilkudziesięciu nieprzespanych nockach wszystko ułożyłem i upchałem tak, że teraz jest już wszystko w porządku. A jeszcze pod płytkami końcówek mocy wcisnąłem po dwa kondensatory 2x10000uf. Do końcówek mocy podczas uruchomienia podchodziłem jak saper do bomby, na szczęście nic mi nie "wystrzeliło". Całość waży ponad 20kg.

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Jeśli chodzi o moc to udało mi sie z niego "wydusić" troszkę więcej, bo ok. 420W RMS na kanał przy 4 Ohm, lecz "przykręciłem" mu do 400W, ponieważ trafo już się "gotowało", a zależy mi na bezpiecznej pracy. Wzmacniacz przy niskim obciążeniu nagrzewa się do ok 50 stopni, i ta temperatura utrzymuje sie na stałym poziomie. Jak "podkręcę" mu "na full", wtedy temperatura pomału rośnie i osiąga wartość na poziomie ok. 100 stopni. Zastosowałem zabezpieczenia termiczne na końcówki mocy oraz transformator na temperaturę 95 stopni. Zanim radiatory osiągną taką temperaturę, trzeba poczekać dobre 30-40 min. W domu nie miałbym potrzeby montażu chłodzenia, lecz wzmacniaczem będę nagłaśniał imprezki, wiec założyłem mu wentylatory, aby biedny tak się nie "pocił" podczas wysiłku. Przy kolejnych testach na pełnym obciążeniu mogę stwierdzić, że chłodzenie spełnia swoją rolę. Wzmacniacz podkręcony "na maxa" osiąga temperaturę na poziomie 65-75 stopni, z włączonymi wentylatorami.

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Wzmacniacz można zaprogramować dowolnym pilotem IR. Posiada funkcję włączania, wyłączania wzmacniacza oraz płyną regulację głośności. Dodatkowo wyposażyłem go w 4 wejścia audio, które można przełączać jednym przyciskiem, oraz dodatkowe wyjście sygnału audio na dodatkowy wzmacniacz. Dołożyłem również moduł bluetooth do którego można przesyłać dowolny sygnał audio np. ze Smartfona. Nie zapomniałem też o przedwzmacniaczu mikrofonowym, bo na imprezki na pewno się przyda. Przedni panel tak zaprojektowałem, aby był prosty, czytelny oraz funkcjonalny. Wszystkie kontrolki wyprowadziłem na panel, wiec stamtąd można wszystko odczytać w jakim stanie aktualnie wzmacniacz pracuje. Dodatkowo umieściłem wyświetlacz, który kontroluje aktualną tempmeraturę pracy wzmacniacza.
    Wzmacniacz jest już w pełni ukończony, a wszystkie testy "przeszły" pomyślnie. Sprzęt działa tak jak chciałem. Stworzyłem swojego "TERMINATORA", który od lat "siedział" mi w głowie. Zostało mi jeszcze do zrobienia wycięceie laserowe wzoru na masce wzmacniacza tak, aby czerwone ledy go podświetlały od spodu.

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Zapraszam do komentowania, chętnie odpowiem na każde pytanie. A jak na razie mam już kolejny projekt w głowie. W przyszłym roku będę tworzył młodszego brata " TERMINATOR T-1000.2 "
    Będzie to monoblok subwooferowy o mocy 1x800W RMS / 8 ohm. Jak już ukończę projekt, to napewno się pochwalę. Pozdrawiam !!!

    Dla zainteresowanych wykonaniem takiego wzmacniacza poniżej przedstawiam wszystkie koszta które poniosłem na wykonanie tego projektu (oczywiście nie wliczając czasu pracy).

    -Obudowa - 374zł
    -Przedni panel z aluminium robiony na zamówienie - 100zł
    -Folia w kolorze szczotkowanego aluminum na przedni i tylni panel - 60zł
    -Wydruk napisów na foli - 50zł
    -Transformator ekranowany i zalewany żywicą pod audio - 610zł
    -Kondensatory 6800uf/80V 12szt - 270zł
    -Kondensatory 10000/80V 4szt - 80zł
    -Pokrętła wykonane w całości z aluminium, robione na zamówienie - 250zł
    -Radiator o wadze 5kg - 200zł
    -Cięcie radiatora na dwie części - 50zł
    -Potencjometr Alps od Volume z silniczkiem - 60zł
    -Dwie końcówki mocy Holtona 400W - 250zł
    -Przedwzmacniacz stereo - 40zł
    -Przedwzmacniacz mikrofonowy - 20zł
    -Dwa kolektory graficzne pięciopasmowe - 95zł
    -Sterownik wzmacniacza IRD-a - 70zł
    -Wskaźnik wysterowania LED - 35zł
    -Softstart do transformatora - 25zł
    -Czterokanałowy przełącznik sygnału audio - 43zł
    -Rozdzielacz sygnału audio - 10zł
    -Układ zabezpieczenia wzmacniacza - 45zł
    -Zasilacz pomocniczy do sterowania - 50zł
    -Elektronika: włączniki, przełączniki, oporniki, przekaźniki, gniazda, mostki, termiki, przewody, kontrolki, itp. - 150zł
    -Moduł Bluetooth - 40zł
    -Czerwona taśma LED - 20zł
    -Gniazda głośnikowe - 40zł
    -Wentylatory - 30zł

    RAZEM:3067zł

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    MaRs152
    Poziom 9  
    Offline
    Specjalizuje się w: elektronika
    MaRs152 napisał 12 postów o ocenie 36, pomógł 0 razy. Mieszka w mieście Koszalin. Jest z nami od 2011 roku.
  • Relpol przekaźniki
  • #2
    Winylov
    Poziom 20  
    T 1000 to ten z cyny był? Co tak się rozpływał? Kupa roboty, kasy i czasu. Nie wątpię, że papę z dachu zwija, z tymi zeusami to musi być ponaddźwiękowo. Horror dla ucha. Nie słuchaj zbyt głośno, bo aparat słuchowy będziesz musiał se sklecić. Ogólnie? Ładnie i estetycznie wykonane, sporo bajerów, to się ceni. Za to dam plusa.
  • #3
    HD-VIDEO
    Poziom 40  
    Topornie wyglądający wzmacniacz:

    1. Korektor graficzny na gałkach, dziwnie rozmieszczony, dziwnie rozmieszczone częstotliwości
    2. Brak podziałek/wyskalowania przy potencjometrach
    3. Brak opisu LED wskaźnika wysterowania, wyskalowania w Watach
    4. Pomiar i pokazywanie temperatury zbyteczne

    Od strony schematu, to są gotowe modułu wiec nie ma się do czego odnieść
  • #4
    MaRs152
    Poziom 9  
    Dokładnie to ten z cyny co się rozpływał. Mój wzmacniacz jest taki sam tylko nie będzie się rozpływał 😂😂😂 Zrobiłem coś konkretnego na długie lata. Wcześniej tworzylem wzmacniacze po 100-200W ale szybko się nudziły. Wielkie dzięki za plusa. Jak się wyrobię to w przyszłym roku wrzuce kolejny projekt. Pozdro !!!

    Dodano po 3 [minuty]:

    HD-VIDEO napisał:
    Topornie wyglądający wzmacniacz:

    1. Korektor graficzny na gałkach, dziwnie rozmieszczony, dziwnie rozmieszczone częstotliwości
    2. Brak podziałek/wyskalowania przy potencjometrach
    3. Brak opisu LED wskaźnika wysterowania, wyskalowania w Watach
    4. Pomiar i pokazywanie temperatury zbyteczne

    Od strony schematu, to są gotowe modułu wiec nie ma się do czego odnieść


    Gdyby wszystko było by takie proste jak koledze może się wydawac to świat by całkiem innaczej wyglądał. Wzmacniacz wykonałem w warunkach domowych bez specjalistycznego sprzętu. Nie posiadam maszyn,które by mi profesjonalnie na niosły odpowiednie podziałki i napisy na panel na dodatek na tak małej przestrzeni. To co mogłem to zleciłem firmie,która mi w tym pomogła. A z temperaturą to jesteś kolego w błedzie !!! Naprawiam wzmacniacze mocy od lat i powiem Ci ze najczęstszą przyczyną uszkodzenia wzmacniacza duzej mocy jest spalenie tranzystorów mocy po przez nie odpowiednie odprowadzenie ciepła. W tych czasach producenci wszystko ograniczają do minimum aby ograniczyć koszta produkcji. A wiadomo ze na chłodzeniu z aluminium trzeba troche wydac. Producenci wolą do wzmacniacza włożyć radiator wielkości paczki papierosów a na to wentylator. Tylko trzeba się z tym liczyć ze to długo nie pociągnie przy wiekszym wysterowaniu. Zwykły klient nawet sam nie jest świadomy na jakim poziomie moze bezpiecznie słuchac muzyki zeby sie wzmacniacz nie spalił. Puźniej przychodzi taki do mnie ze wzmacniaczem i sie pyta czy da sie naprawic bo nie działa. Dlaczego producenci nie montują takich wskaznikow w swoich wzmacniaczach ??? Bo dobrze o tym wiedza ze jak to zrobią to klient zacznie kontrolowac temperature,sprzet sie tak szybko nie zepsuje i nie kupią kolejnego. A przecież chodzi o to zeby jak najwiecej swojego produktu sprzedać tak ??? Czy się myle kolego ? Dlatego kontrola temperatury w wzmacniaczach takiej mocy to podstawa do długoletniego bez awaryjnego funkcjonowania.
  • #5
    szymon122
    Poziom 38  
    MaRs152 napisał:
    jesteś kolego w błedzie !!!

    Może trochę spokojniej?

    Myślałeś, żeby zamiast folii dać panel do grawerowania? Wtedy miałbyś swoje napisy oraz podziałki do potencjometrów, których też mi trochę brakuje. Potem wystarczyłoby wypełnić otwory farbą.

    Mostek prostowniczy nie gotuję się przymocowany do lakierowanej obudowy?
  • Relpol przekaźniki
  • #6
    ditomek
    Poziom 21  
    Za włożony wysiłek należy się pochwała. Walka z pętlami masy jest trudna i uciążliwa. Zrozumie ten kto to przeszedł.
    Osobiście uważam, że konstrukcja w obecnej konfiguracji jest mało użyteczna, tym bardziej na imprezy. Lepiej byłoby zrobić w obudowie samą końcówkę i zabezpieczenia plus ewentualnie jakieś wybajerowane wskaźniki wysterowania (tym bardziej, że się przydają). Osobno jakiś mikser który na impresie jest nieoceniony. Nawet niewielki ale zewnętrzny daje sporo większe możliwości.
  • #7
    zgierzman
    Poziom 21  
    MaRs152 napisał:
    Całość została przezemnie zaprojektowana na komputerze a każdy element został przezemnie zlutowany.


    Czy aby na pewno? Oglądając zdjęcia powiedziałbym, że połączyłeś do kupy parę kitów.
    Samodzielne polutowanie KIT-a to nie to samo, co samodzielne zaprojektowanie układu.
    A jeżeli się mylę, to objaw światu schematy tych w pocie czoła od podstaw projektowanych końcówek mocy, preampów czy korektorów...

    HD-VIDEO napisał:
    Topornie wyglądający wzmacniacz


    Tu się zgadzam, wygląd nie powala. Ramka wyświetlacza to taka tandeta, że oczy bolą. Te czarne przełączniki też z innej bajki są...
    Gdyby cały front był plastikowy, to OK, ale na tle aluminium te elementy mocno odstają "w dół" i dół równają wrażenia estetyczne.

    Odbiornik pilota to nie IrDA.
    IrDA to standard transmisji danych, który już dawno wyszedł z powszechnego użycia, a i w swoich najlepszych czasach nie był jakoś wybitnie popularny (może oprócz telefonów komórkowych jakieś piętnaście lat temu).

    Brak schematów (ale po co wstawiać schematy KIT-ów?), brak nawet tradycyjnego opisu dynamicznych, ale miękkich basów, statecznej średnicy i zrównoważonych wysokich...

    Rozumiem samozachwyt autora, ale inni raczej się nie zachwycą.
  • #8
    Strumien swiadomosci swia
    Poziom 43  
    MaRs152 napisał:
    Sterownik wzmacniacza audio sterowany przez IRDę


    A co jest sterowane tym irda?
    Kiedyś projektowałem wzmacniacz dla gościa i miał sterownik procesorowy ON-off 2 kanały 230V, + scalak 7318. WIęc orientuje się ile to kosztuje pieniędzy i czasu , jak za 3 koła to zrobiłeś to prawie darmo po kosztach części.

    Mi się podoba desing to sporna sprawa. Tylko ten display nie pasuje do całości.
  • #9
    tata30
    Poziom 12  
    O lutowaniu kitów i przedstawianiu tego jako DIY było już sporo dyskusji. Ale nikt nie napisał chyba, że polutowanie kilku kitów to samodzielnie zaprojektowane urządzenie na komputerze....to chyba nawet jak dla mnie zbyt daleko idące nadużycie.... Po co świecąca aureola transformatorowa jak jej nie widać? Było dekiel z plexi zrobić...wtedy ten piękny widok "zaprojektowanych" urządzeń cieszyłby oko...
  • #10
    zgierzman
    Poziom 21  
    Ciekawi mnie skąd wzięły się te dane:

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Zmierzone, czy są to pobożne życzenia?

    I jeszcze uwaga do montażu: czy końcówki mocy wiszą tylko na tranzystorach? Otwory montażowe na PCB są puste, nie widzę żadnego mocowania mechanicznego...
  • #11
    tata30
    Poziom 12  
    To A-132 . Na stronie sprzedawcy mamy:
    Max napięcie zasilania symetryczne ± 85V
    Zalecane napięcie pracy ± 70V
    Impedancja głośnika 4Ω ( zalecany 8Ω )
    Max RMS 400W ( dla 4Ω )
    Zniekształcenia THD <0,1%
    Pasmo przenoszenia ( -3dB ) od 16 do 70 KHz
    Stosunek S/N >95dB
    Może pomiary wykonane...i słabiej wyszły..:)
  • #12
    Piottr242
    Poziom 20  
    Dużo pracy włożone. Mnie zaś zastanawiają trzy rzeczy:
    - po co korektor graficzny (w tym wypadku wyjątkowo mało "graficzny") i regulacja barwy tonu w jednym? I w jakiej kolejności są włączone, najpierw barwa potem equalizer, czy na odwrót?
    Zawsze myślałem, że albo jedno, albo drugie.
    - co robi drugi "mały" transformator? Rozumiem, że to osobny obwód zasilania automatyki ale po co dwa dodatkowe transformatory sieciowe, skoro można to było zrobić na jednym?
    - w jaki sposób końcówka mocy jest zabezpieczona przez przeciążeniem lub zwarciem na wyjściu?
  • #13
    jankazik
    Poziom 16  
    Bardzo się napracowałeś i za to Ci chwała. Natomiast nie rozumiem celowości rozdziału EQ na każdy kanał; będzie to tylko gadżet wykorzystany jeden raz. Na marginesie, ten wzmacniacz nie jest najlepszym wyborem do słuchania MUZYKI, chociaż na bumboksach, które pokazałeś, może całkiem znośnie rozkręcić towarzycho na potańcówce :D . LED'y w środku - wiocha ale żeby chociaż migały w takt muzyki ...
  • #14
    zegar 32
    Poziom 15  
    Napiszę coś z innej beczki.Na budowę tego wzmacniacza poświęciłeś sporo godzin.Mógłbyś dołożyć jeszcze pół godzinki i sprawdzić publikowany tekst od strony ortograficznej.Roi się w nim od błędów i nie przynosi raczej chwały.
  • #15
    AudioExperiment
    Poziom 8  
    MaRs152 napisał:
    Wzmacniacz wykonałem w warunkach domowych bez specjalistycznego sprzętu


    W domowym zaciszu można robić bardzo przemyślane i przede wszystkim poprawne konstrukcje.
    Twoja mimo ogromu włożonej pracy i ostatecznie estetycznej konstrukcji to niestety zawiera sporo błędów.
    Ogromne ilości przewodów, zbędne zupełnie niepotrzebnie wielkie pojemności na wejściu, taśma LED na trafo ... Przypuszczam, że finalnie wzmacniacz ma spory przydźwięk ( może się mylę ale wątpię ).
    Finalnie wyszło wielkie ciężkie urządzenie do tego dość drogo jak na parametry i możliwości ( to moje zdanie ). Lepiej byłoby gdybyś zrezygnował z ponad połowy kondensatorów filtrujących na rzecz oddalenia wszystkich transformatorów od przewodów sygnałowych i płytek końcówek mocy.

    Możesz pokazać tan zaprojektowany na komputerze przynajmniej schemat blokowy całego urządzenia?
  • #16
    Strumien swiadomosci swia
    Poziom 43  
    Jakim napięciem zasilane końcówki mocy? Po co odbiornik IR?
  • #17
    AudioExperiment
    Poziom 8  
    MaRs152 napisał:
    Jeśli chodzi o moc to udało mi sie z niego wydusić troszkę więcej bo ok 420W RMS na kanał przy 4Ohm,lecz przykręcilem mu do 400W ponieważ trafo już się gotowało a zalezy mi na bezpiecznej pracy.


    W jaki sposób "przykręciłeś" maksymalną moc wzmacniacza?
  • #18
    PawelSkrzypulec76
    Poziom 6  
    Piszesz: "TERMINATOR T-1000.1 " dlatego taka nazwa ponieważ stwierdziłem ze zrobię taki wzmacniacz,który będzie niezniszczalny...

    Może lepiej było go nazwać T-800? O ile pamiętam T-1000, rozsadzony pociskiem z granatnika, wystrzelonym przez T-800, wpadł do kadzi z roztopionym metalem i zakończył widowiskowo swój żywot :-) T-800 był bardziej niezniszczalny. Musiał sam się unicestwić :-)

    Oby Twój T-1000.1 tak nie skończył :-)
  • #19
    2konrafal1993
    Poziom 25  
    Dla mnie największą wadą tego wzmacniacza to waga i jeśli ma to być wzmacniacz estradowy czyli taki którego się przenosi to współczuję osobie która będzie go targać.
  • #20
    MaRs152
    Poziom 9  
    Witam ponownie. Na samym początku przepraszam za wszystkie błędy w opisie. Spieszyłem się a nie posiadam PL klawiatury w komputerze,wiec tak wyszło.
    Na samym początku tyczę się panelu,który nie wszystkim się podoba. Do kilku firm pisałem w tej sprawie żeby nanieść wszystkie napisy i podziałki,lecz mało kto chciał mi to zrobić a jak ktoś już się znalazł to koszta były kosmiczne. Dlatego zrobiłem to na folii. Gdybym nie miał tyle elektroniki do podłączenia to może więcej czasu bym poświęcił na ten panel. I tak dużo czasu na niego poświęciłem i uważam ze jest wykonany bardzo dobrze jak na warunki domowe.
    Druga sprawa to sama konstrukcja. Zrobiłem wzmacniacz pod swoje wymagania. Ma być dla mnie funkcjonalny i ładnie wyglądać na półce. Skręcić samą końcówkę mocy z czterech blach "Na dziada" to nie problem. A jak to wygląda ??? Sprzęt ma cieszyć oko żebym nie musiał go chować gdzieś po szufladach .Odbiornik podczerwieni jest po to aby odbierać sygnał z dowolnego pilota IR. Można nim zwiększać,zmniejszać głośność oraz włączyć oraz wyłączyć wzmacniacz. Po co mam sobie zycie utrudniać i za każdym razem wstawać z fotela żeby włączyć sprzęt? Mogę to zrobić z pilota. Jednym pilotem steruję TV oraz wzmacniacz. Bardzo wygodne rozwiązanie. Wzmacniacz zrobiłem typowo do domu a czasem nagłośnić jakąś imprezę,wiec nie skupiałem się na jakiś wy bajerowanych mikserach w osobnych obudowach,itp.
    Jeśli chodzi o te KIT-y. Tak wzmacniacz został zrobiony z nich ale nie z kilku połączonych do kupy tylko z 16 modułów. Kilka a 16 to duża różnica. Kolega "zgierzman" chyba nie wie o co mi chodziło mówiąc o schematach. Jak przejdzie przez to samo co ja,wtedy będzie wiedział o co chodzi. A ja z chęcią poczekam na jakąś konstrukcją od "zgierzman" wykonaną na samych KIT-ach w tak dużych ilościach. A co do końcówek mocy to Tak,wiszą na samych tranzystorach. Radiator jest mocno przykręcony na 4 śruby do obudowy a wszystkie tranzystory mocy są przytwierdzone do radiatora za pomocą 2 metalowych płaskowników,które są przykręcone na 3 śrubach. Sama płytka końcówki jest bardzo lekka,więc nie było potrzeby dodatkowo jej przykręcać gdzieś do obudowy. 27 Lutów na tranzystorach robią solidne połączenie z płytką,wiec płytka nie odpadnie.
    Cała konstrukcja może nie jest idealna ale to ze są gdzieś poprowadzone przewody tak a nie inaczej czy jest za dużo kondensatorów czy jest kilka transformatorów to nie znaczy ze nie chciałem tego zrobić inaczej. Miejsce w obudowie mnie ograniczało i wiele innych czynników. Jest trochę błędów,ale było ich o wiele więcej i bardzo się cieszę ze wyszedłem z tego bez żadnego szwanku. W końcu człowiek uczy się na własnych błędach całe życie. Miałem duży problem z po prowadzeniem masy sygnałowej,itp. Kto się z tym kiedy zmierzy to wie o co chodzi. Na chwilę obecną wszystko jest tak zrobione ze nie mam żadnych przydżwięków w głośnikach ani zakłóceń,jest totalna cisza co bardzo mnie cieszy. A jeśli chodzi o equalizer to powiem ze pomimo jego nie najlepszych parametrów ze względu na układ LA3600 to dżwięk w połączeniu z tym wszystkim jest o wiele lepszy niż w przypadku podłączenia samego modułu do końcówki. Testowałem różne moduły w różnych kombinacjach i powiem ze dżwięk z kolektora przypadł mi najlepiej do gustu. Teoria a praktyka to dwie różne rzeczy,nie zawsze musi być tak jak piszą w papierach. Co do podświetlenia to już pisałem ze będzie wycięty wzór na masce,wiec światło z led będzie go podświetlało. Nie chciałem zakładać jakiś dykt z pleksi. A taki wzór będzie na masce.
    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą
  • #21
    Strumien swiadomosci swia
    Poziom 43  
    2konrafal1993 napisał:
    Dla mnie największą wadą tego wzmacniacza to waga

    A niby z czego miał zrobić radiatory obudowę i transformator z pianki czy siana?
    Może od razu kółeczka byś mu zapodał albo platformę antygrawitacyjną ?

    Jedyną wadą jest zastosowanie IRF w stopniu końcowym, nikt na to nie wpadł? Serio konstruktorzy z kxxx xxxxx !
    Znacie parę 2sk1530, 2sj201 to dopiero gra.

    Jak miło usłyszeć fachowe wywody szanownych konstruktorów, którzy zaprojektowali dziesiątki podobnych konstrukcji.
  • #22
    MaRs152
    Poziom 9  
    AudioExperiment napisał:
    MaRs152 napisał:
    Jeśli chodzi o moc to udało mi sie z niego wydusić troszkę więcej bo ok 420W RMS na kanał przy 4Ohm,lecz przykręcilem mu do 400W ponieważ trafo już się gotowało a zalezy mi na bezpiecznej pracy.


    W jaki sposób "przykręciłeś" maksymalną moc wzmacniacza?


    Dodano po 1 [minuty]:

    zgierzman napisał:
    Ciekawi mnie skąd wzięły się te dane:

    TERMINATOR-T1000-Holton 2*400 W z Bluetooth oraz IRD-ą

    Zmierzone, czy są to pobożne życzenia?

    I jeszcze uwaga do montażu: czy końcówki mocy wiszą tylko na tranzystorach? Otwory montażowe na PCB są puste, nie widzę żadnego mocowania mechanicznego...
  • #23
    Mark II
    Poziom 21  
    Wzmacniacz 2x400 W a transf. o mocy tylko 900 W? Przecież to nie klasa D. Niech końcówki mają sprawność rzędu 65% to przy maksymalnej mocy wyjściowej zapotrzebowanie od strony zasilania wyniesie przynajmniej 1360W. 2x400 W to moc chwilowa.
  • #24
    MaRs152
    Poziom 9  
    Strumien swiadomosci swia napisał:
    Jakim napięciem zasilane końcówki mocy? Po co odbiornik IR?

    Napięcie na końcówkach wynosi 78,5V DC. Odbiornik jest do pilota IR. W opisie wszystko opisałem.

    Dodano po 2 [minuty]:

    2konrafal1993 napisał:
    Dla mnie największą wadą tego wzmacniacza to waga i jeśli ma to być wzmacniacz estradowy czyli taki którego się przenosi to współczuję osobie która będzie go targać.

    Wzmacniacz zrobiłem typowo do domu a czasem nagłośnić jakąś imprezę
  • #25
    jaroo111
    Poziom 9  
    Piękne dzieło,ładne gałeczki, na wyjściu to spawać pewnie można, gratuluje wiedzy, umiejętności i cierpliwości, chętnie bym posłuchał.
  • #26
    MaRs152
    Poziom 9  
    Mark II napisał:
    Wzmacniacz 2x400 W a transf. o mocy tylko 900 W? Przecież to nie klasa D. Niech końcówki mają sprawność rzędu 65% to przy maksymalnej mocy wyjściowej zapotrzebowanie od strony zasilania wyniesie przynajmniej 1360W. 2x400 W to moc chwilowa.

    Transformator troidalny można śmiało przeciążyć,lecz trzeba to robić z głową zęby go nie uszkodzić. W moim przypadku założyłem termiki,które kontrolują temperaturę transformatora,więc o to nie muszę się martwić. Można z niego trochę tej mocy wydusić. Dodatkowo mam dużą pojemność kondensatorów wiec to tylko na plus. Ta moc która w nim teraz tkwi w zupełności wystarcza do domu albo na imprezę. Wszystko w nim jest tak zrobione żeby się nie wyłożył na pierwszej imprezce.
  • #27
    zgierzman
    Poziom 21  
    MaRs152 napisał:
    Tak wzmacniacz został zrobiony z nich ale nie z kilku połączonych do kupy tylko z 16 modułów. Kilka a 16 to duża różnica. Kolega "zgierzman" chyba nie wie o co mi chodziło mówiąc o schematach. Jak przejdzie przez to samo co ja,wtedy będzie wiedział o co chodzi.


    Wyjaśnij mi więc, gdzie rośnie poziom trudności wraz ze wzrostem liczby KIT-ów?
    Ja nie widzę żadnej różnicy - czy to jest 6 czy 16. Podobnie jak nie widzę różnicy przy składaniu gotowych klocków LEGO. Może ich być 6, 16, 60 a nawet 600 - rośnie tylko ilość potrzebnego czasu...

    A już na pewno nie można powiedzieć, że się te klocki samemu zaprojektowało.
  • #28
    2konrafal1993
    Poziom 25  
    Strumien swiadomosc... napisał:
    Jak miło usłyszeć fachowe wywody szanownych konstruktorów, którzy zaprojektowali dziesiątki podobnych konstrukcji.


    To że się ktoś nie chwali tym co robi na forum to nie znaczy że ten ktoś nie ma osiągnięć. A jeśli chodzi o wagę można redukować ją na różne sposoby i dziś są takie czasy że nie tylko transformator można kupić ale są też przetwornice impulsowe jak i wzmacniacze klasy D no jeszcze są bardziej oszczędne w klasie AB niż holton więc mamy sporo możliwości sam przymierzam się do budowy wzmacniacza klasy D tylko z braku czasu na razie odpuszczam sobie ale za jakiś czas coś się wykluje z tego co mam już przygotowane. Przykładem gdy technologia była słaba a wzmacniacz ogromny jest eltron tam można było zrobić wszystko dużo mniejsze i poręczniejsze przy zachowaniu tych samych parametrów. Dziś mamy ogromne możliwości tylko nie każdy z tych możliwości korzysta.
  • #29
    HD-VIDEO
    Poziom 40  
    Tutaj chociaż powinien być narysowany schemat blokowy z jakich bloków składa się ten wzmacniacz:

    A-132. Końcówka mocy Mosfet 400W
    A-132A.pdf Download (62.97 kB)
    AVT-1696. Uniwersalny przełącznik sygnałów
    AVT169..pdf Download (642.64 kB)
    AVT-2829. Uniwersalny sterownik wzmacniacza
    AVT282..pdf Download (1.29 MB)
    AVT-1033. Przedwzmacniacz mikrofonowy
    AVT103..pdf Download (230.99 kB)
    A-142. Przedwzmacniacz stereo z regulacją barwy i balansu
    A-142A.pdf Download (32.61 kB)
    J-066. Korektor graficzny
    J-066.pdf Download (1.84 MB)
    A-102. Układ miękkiego startu transformatora toroidalnego
    A-102A.pdf Download (23.51 kB)
    A-112. Układ zabezpieczenia kolumn głośnikowych z uPC1237 stereo
    A-112a.pdf Download (35.34 kB)
    A-161. Wskaźnik wysterowania stereo z LM3915
    A-161a.pdf Download (39.99 kB)

    + Płytka z kondensatorami zasilacza symetrycznego końcówek mocy (?)
    + Zasilacz pomocniczy (DIY)
    + Wyłączniki termiczne przy radiatorach końcówek mocy
  • #30
    Strumien swiadomosci swia
    Poziom 43  
    2konrafal1993 napisał:
    przymierzam się do budowy wzmacniacza klasy D


    Patrz na aliexpres są tam o dowolnej mocy. Teraz nie opłaca się mi projektować , szybciej i pewniej kupić w chinach za tydzień mam co zamówiłem.

    A i allegro przepełnione różnym sprzętem, czasami wyrwie się jakąś perełkę.
