Przeróbka lampy i kinkietu na led.

oldking 03 Paź 2019 18:02 2622 26
  • Posiadam w przedpokoju dwie lampy, jedna na suficie a druga jako kinkiet na ścianie.
    W oryginale były przygotowane na tradycyjne źródła światła na gwint E27.
    Z racji matowego szkła klosza musiały być w nich zamontowane żarówki 100W aby oświetlenie było zadowalające. Wymiana na „żarówki” ledowe o strumieniu 1300 lm, było złym pomysłem ani kolor światła ani ilość.

    Przeróbka lampy i kinkietu na led. Przeróbka lampy i kinkietu na led.

    Postanowiłem rozejrzeć się za innym rozwiązaniem problemu.
    U naszych Chińskich przyjaciół bez problemu znalazłem to czego potrzebowałem.
    Do lampy na suficie kupiłem moduł led o mocy 24W (cena 13zł), co powinno odpowiadać mocy zwykłej żarówki około 120W, a do kinkietu 4 moduły 7W (cena 6zł za 1szt).
    Panele te są przygotowane do zasilania 230V AC, więc odpadają dodatkowe elementy, ale problemem jest odprowadzenie ciepła. Dla lampy na suficie wyciąłem koło z blachy aluminiowej do której przykręciłem moduł mając nadzieje że to wystarczy.

    Przeróbka lampy i kinkietu na led.

    Okazało się że nie wystarczy, po 20 min moduł osiągnął temperaturę 60 stopni C. Jest to graniczną temperaturą pracy modułu.
    Co robić - odsunąć całość od podstawy lampy na dystansach maksymalnie ile się da, dzięki temu zabiegowi z tyłu koła z aluminium powstała wolna przestrzeń o wysokości około 25mm.
    Dzięki temu mogłem z tyłu przykręcić 3szt radiatorów ze starych płyt komputerowych.
    Kolejny test – teraz było na styk po godzinie świecenia temperatura osiągnęła 58 stopni C i ustabilizowała się na tym poziomie uznałem ze można montować na miejsce.

    Przeróbka lampy i kinkietu na led.

    Przed przeróbką i po przeróbce wykonałem pomiary światłomierzem fotograficznym. Ilość światła z żarówki zwykłej 100W i 150W a tym modułem. Ilość światła jest porównywalna z żarówką 150W.

    Przy modyfikacji kinkietu, do razu zamontowałem radiatory z tyłu, kinkiet ma zdecydowanie lepsze chłodzenie (zawieszony w pionie) - temperatura całości nie przekracza 50 stopni.

    Przeróbka lampy i kinkietu na led. Przeróbka lampy i kinkietu na led. Przeróbka lampy i kinkietu na led. Przeróbka lampy i kinkietu na led.

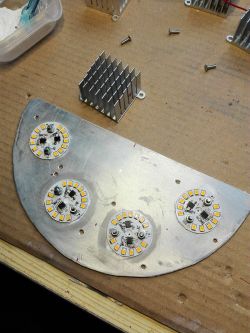

    Zdjęcia chyba dosyć dokładnie przedstawiają proces produkcji, moduły jak i radiatory z tyłu przed przykręceniem zostały pokryte cienką warstwą pasty silikonowej w celu poprawy transmisji ciepła.
    Wszystko wykonane w czerwcu 2018 roku, do dzisiaj działa bez zarzutu.

    Przeróbka lampy i kinkietu na led. Przeróbka lampy i kinkietu na led.

    Przeróbka jest niebezpieczna i wymaga zachowania dużej ostrożności i wiedzy, kontakt z napięciem 230V jest zagrożeniem dla życia.

    W instalacjach z przewodem PE (żółto-zielony) obowiązkowo podstawa aluminiowa modułów musi być podłączona do tego przewodu.
    Jakiekolwiek czynności przy tak przerobionych lampach (mycie klosza) tylko przy wyłączonym napięciu zasilającym.
