[Rozwiązano] Przeróbka zasilania DriveRack PA z 115V na 230V

08 Paź 2019 01:25 132 10
  • Poziom 16  
    Witam.
    Mam DBX DriveRack PA w wersji USA/CA i chciałbym go przerobić na europejskie zasilanie.
    Sprzęt zaopatrzony jest w standardowe gniazdo zasilania jak w zasilaczu komputerowym ale wejście dostosowane jest jedynie do napięcia ~115V.
    Denerwuje mnie konieczność stosowania zewnętrznych transformatorów. Dlatego postanowiłem to przerobić.
    Odpada zastosowanie w środku obudowy transformatora redukującego napięcie wejściowe do 115V z powodów termicznych oraz braku miejsca i ewentualnej konieczności przemeblowania obecnych transformatorów.
    Założeniem jest stosowanie prostego przewodu zasilającego z gniazdka sieciowego do gniazda na panelu urządzenia.

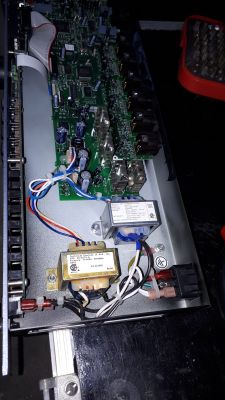

    Rozkręciłem to i w środku widzę dwa transformatory: według mnie jeden służy do zasilania płyty głównej a drugi do zasilania sterownika (mogę się mylić) ale to nieistotne.
    Przeróbka zasilania DriveRack PA z 115V na 230V
    Na jednym mamy wszystkie potrzebne parametry.
    Przeróbka zasilania DriveRack PA z 115V na 230V
    Drugi jest oznaczony tylko parametrem uzwojenia pierwotnego.
    Przeróbka zasilania DriveRack PA z 115V na 230V
    Urządzenie jest oznaczone konsumpcją mocy 25W, skoro pierwszy transformator potrafi uciągnąć ok. 8W więc drugi transformator ma nie więcej niż 18W.

    Teraz pomiary:
    Pierwszy transformator ma napięcie znamionowe wtórne 2x21,9V, jałowo na woltomierzu 23,5V na połowie i na końcach 47V.
    Drugi nie ma podanych parametrów, pomiary jałowego napięcia 10,5V na połowie i 21V na krańcach.
    Wysokość obudów obu transformatorów nie przekracza 35 mm
    Przeróbka zasilania DriveRack PA z 115V na 230V .

    Obecnie szukam odpowiednich transformatorów i proszę o pomoc.
  • Pomocny post
    Moderator - Na Wesoło HydePark
    Gabarytowo ( mocowo ) wyglądają tak samo, można połączyć szeregowo uzwojenia pierwotne. Zmierz rezystancję uzwojeń pierwotnych.
  • Poziom 16  
    Biała - 108 Ohm
    Żółta - 93 Ohm
  • Moderator - Na Wesoło HydePark
    Łącz szeregowo i używaj.
  • Poziom 16  
    Czy biegunowość połączenia uzwojeń pierwotnych ma znaczenie?
  • Moderator - Na Wesoło HydePark
    Jak uzwojenia wtórne nie są w jakikolwiek sposób połączone ( bezpośrednio, po mostku nie ma znaczenia ), to kierunek nie ma znaczenia. Sprawdź dla pewności.
  • Poziom 16  
    ArturAVS napisał:
    Jak uzwojenia wtórne nie są w jakikolwiek sposób połączone ( bezpośrednio, po mostku nie ma znaczenia ), to kierunek nie ma znaczenia. Sprawdź dla pewności.


    Wygląda na to, że nie. Każdy transformator jest wpięty w płytę za pomocą kostki 3-pin. Mimo że złącza na płycie są blisko siebie, to przejście jest tylko pomiędzy środkowymi pinami złączy - masa. Skrajne piny różnych złączy w żaden sposób nie są zwarte bezpośrednio.
  • Moderator - Na Wesoło HydePark
    toma2005 napisał:
    Wygląda na to, że nie. Każdy transformator jest wpięty w płytę za pomocą kostki 3-pin. Mimo że złącza na płycie są blisko siebie, to przejście jest tylko pomiędzy środkowymi pinami złączy - masa.

    Dwa zasilacze symetryczne. Podłączaj.
  • Pomocny post
    Poziom 22  
    toma2005 Ty chyba nie zrozumiałeś o co chodziło koledze ArturAVS Jak masz podpiąć oba transformatory pod 230 volt. Poniżej narysowałem Ci na szybko schemat jak to ma wyglądać:

    Przeróbka zasilania DriveRack PA z 115V na 230V
  • Poziom 16  
    Dlaczego miałem nie zrozumieć? Wszystko zrozumiałem i podłączyłem, działa.

    Dzięki za rysunek btw.
  • Pomocny post
    Moderator - Na Wesoło HydePark
    toma2005 napisał:
    Wszystko zrozumiałem i podłączyłem, działa.

    Pozostaje cieszyć się bez-kosztową modyfikacją :-) .
