Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury

ghost666 08 Paź 2019 19:06 1356 5
  • Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury
    W wielu projektach, takich jak latające roboty, stacje pogodowe, czy systemy do wyznaczania tras, urządzenia sportowe itp bardzo ważny jest pomiar ciśnienia oraz wysokości nad poziomem morza. W poniższym artykule opisujemy jak korzystać z czujnika BMP180, który jest jednym z najczęściej używanych czujników do pomiaru ciśnienia.

    Czego nauczysz się z tego projektu:

    * Czym jest ciśnienie barometryczne.
    * Czym jest czujnik ciśnienia BOSCH BMP180.
    * Jak korzystać z czujnika ciśnienia BOSCH BMP180 z Arduino.

    Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury
    Krok 1: Co to jest ciśnienie barometryczne?

    Ciśnienie barometryczne lub ciśnienie atmosferyczne to siła atmosfery działająca na ciała na danej wysokości. Wynika ono z ciężaru powietrza nad powierzchnią ziemi. Ciśnienie to wynosi około 1 kg na centymetr kwadratowy na poziomie morza.

    Istnieje kilka jednostek, wykorzystywanych do wyrażenia ciśnienia atmosferycznego, które można łatwo konwertować. Jednostką SI, używaną do pomiaru ciśnienia jest Pascal (Pa).

    Ciśnienie barometryczne ma w przybliżeniu odwrotnie liniowy stosunek do wysokości nad poziomem morza, więc jeśli zmierzymy ciśnienie barometryczne jakiegoś miejsca, możemy obliczyć wysokość nad poziomem morza za pomocą prostej operacji matematycznej.

    Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury

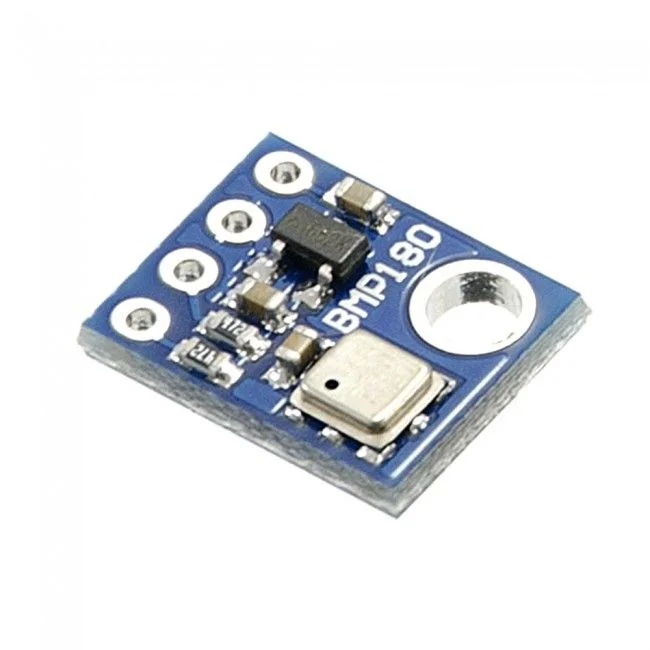

    Krok 2: Moduł GY-68 z czujnikiem ciśnienia BOSCH BMP180

    Jednym z najczęściej wykorzystywanych czujników do pomiaru ciśnienia i wysokości jest BOSCH BMP180. Najważniejsze cechy tego modułu to:

    * Zakres pomiaru ciśnienia od 300 do 1100 hPa
    * Dokładność pomiaru -0,1 hPa dla ciśnienia bezwzględnego
    * Dokładność pomiaru 12 hPa dla ciśnienia względnego
    * Niski pobór mocy (5μA w trybie standardowym - jedna próbka na sekundę)
    * Wewnętrzny czujnik temperatury o dokładności do 0,5 ° C
    * Obsługa protokołu I²C do komunikacji
    * W pełni fanrycznie skalibrowany

    Krok 3: Wymagane materiały

    Do wykorzystania sensora potrzebować będziemy:

    * Moduł Arduino UNO R3
    * Sensor BOSH BMP180
    * Przewody połączeniowe

    Dodatkowo muismy dysponować komputerem z zainstalowanym Arduino IDE.

    Krok 4: Jak używać czujnika ciśnienia GY-68 BMP180 z Arduino?

    Czujnik ten jest dostępny jako moduł dla łatwego użytkowania. Główne części modułu czujnika BMP180 to:

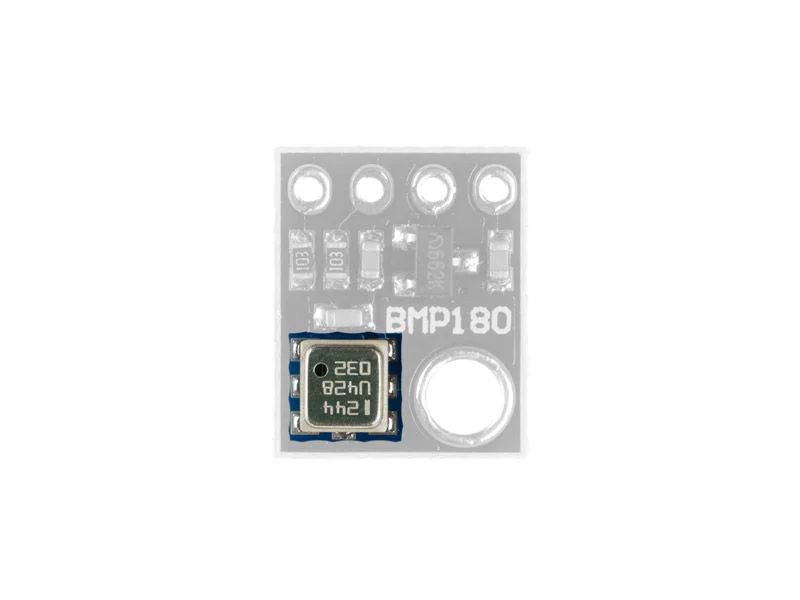

    Sam czujnik BMP180:

    Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury


    Stabilizator napięcia 3,3 V. Ten układ pozwala podłączyć moduł do 5 V:

    Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury


    Rezystory podciągające, potrzebne do prawidłowej komunikacji interfejsu I²C:

    Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury


    Sensor bardzo łatwo podłączyć do różnych modułów z pomocą interfejsu I²C:

    Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury


    Pomiar wysokości nad poziomem morza na podstawie ciśnienia i temperatury
    Krok 5: Układ

    Na zdjęciu po lewej stronie pokazano schemat połączeń modułu z sensorem z płytką Arduino. Jeśli już połączymy układy ze sobą, musimy pobrać bibliotekę BMP180_Breakout_Arduino_Library do obsługi naszego sensora. Tutaj znaleźć można link do repozytorium w którym znajduje się biblioteka.

    Krok 6: Obliczanie ciśnienia bezwzględnego dla różnych jednostek i wysokości nad poziomem morza

    Prześledźmy dokładnie proces obliczania ciśnienia i na jego podstawie wysokości nad poziomem morza:

    Zgodnie z algorytmem w linkowanej bibliotece zaczynamy od obliczenia temperatury. Aby uzyskać ten pomiar z układu korzystamy z funkcji startTemperature(), a następnie przechowujemy jej wartość w zmiennej T, zapisując ją tam za pomocą getTemperature(T).

    Następnie uruchamiamy pomiar ciśnienia za pomocą startPressure(3). Liczba 3 oznacza maksymalną rozdzielczość. Można ją zmieniać między 0 a 3. Za pomocą getPressure(P) przechwytujemy wartość ciśnienia bezwzględnego i zapisujemy ją w zmiennej P. Wartość tego ciśnienia wyrażona jest w hPa, którą można skonwertować na różne inne jednostki.

    Ciśnienie bezwzględne zmienia się wraz z wysokością. Aby usunąć wpływ wysokości na obliczone ciśnienie, należy użyć funkcji Sealevel (P, ALTITUDE). Wylicza ona ciśnienie na poziomie morza, zgodnie z wysokością punktu pomiaru, zapisaną w zmiennej ALTITUDE. Wynik zapisany jest w zmiennej p0. Z kolei wykorzystując zmienną funkcję można obliczyć wysokość na jakiej się znajdujemy.
