Nowoczesny glukometr - propozycja aplikacji

ghost666 10 Paź 2019 13:59 2862 13
REKLAMA
  • Glukometry są urządzeniami służącymi do pomiaru poziomu cukru we krwi. Pomagają one monitorować parametry zdrowotne nie tylko pacjentów z cukrzycą. Ostatnio rośnie zapotrzebowanie na te skuteczne rozwiązania pomiarowe w tym sektorze, ponieważ rynek autonomicznych, elektronicznych glukometrów został wyceniony w 2017 roku na 14,3 miliarda dolarów. Oczekuje się, że wzrośnie do 2024 roku o około 5,1%.

    Istnieje wiele rozwiązań dedykowanych do budowy tego typu systemów. Firma Renesas dostarcza jedno z tego typu rozwiązań. Inżynierowie tej firmy proponują mikrokontroler RX231, który zapewnia interfejs dla modułu Bluetooth Low Energy (BLE), sensora dotykowego, sterowania ekranem LCD i komunikacji USB - wszystko w jednym układzie.

    Wzmacniacz operacyjny ISL28214 (op-amp) został wykorzystany do zestawienia wzmacniacza transimpedancyjnego; dzięki niskiemu offsetowi wejściowemu i niewielkiemu prądowi polaryzacji układ ten idealnie sprawdza się w takiej aplikacji. Cyfrowo sterowany potencjometr ISL90727 zapewnia układowi programowalne wzmocnienie. Pomiary temperatury i wilgotności z wykorzystaniem HS3001 umożliwiają wyznaczenie offsetu sygnału w celu uzyskania precyzyjnych pomiarów.

    Układ uzupełnia liniowy stabilizator napięcia ISL9001A, zapewniający stabilne zasilanie przy niskim poborze prądu. Dzięki temu, układ może bez problemu pracować z zasilaniem bateryjnym.

    Kluczowe cechy

    * Wysoce zintegrowany mikrokontroler RX231 z wbudowanym interfejsem dotykowym (pojemnościowym).
    * Programowalne wzmocnienie sygnału w celu maksymalizacji napięcia wyjściowego dla wszystkich wejść pomiarowych.
    * Niezawodny pomiar wilgotności i temperatury otoczenia w celu zwiększenia precyzji działania.
    * Proste zasilanie przy niskim zużyciu prądu.

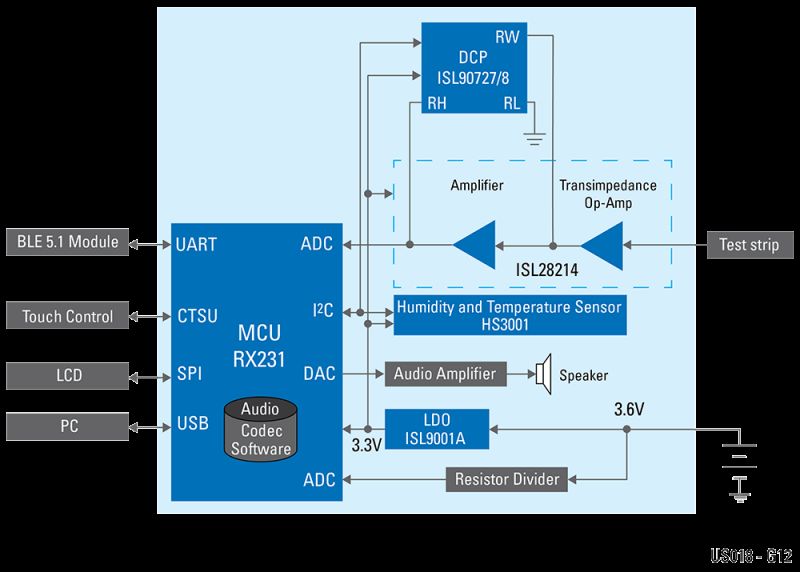

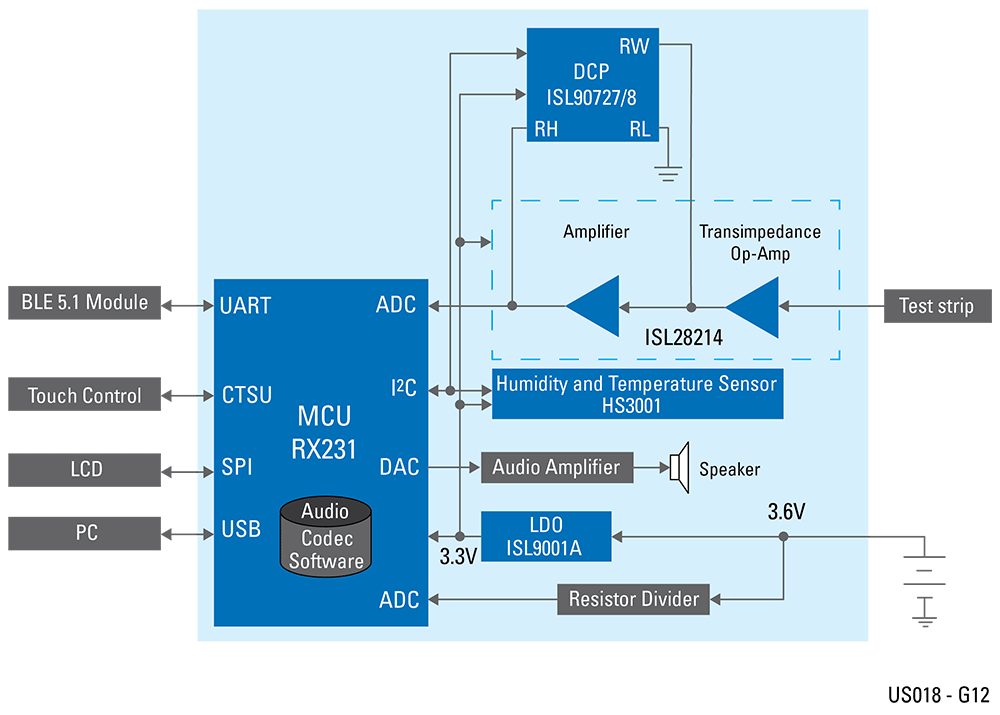

    Schemat blokowy systemu

    Nowoczesny glukometr - propozycja aplikacji


    Wykorzystane elementy

    UkładOpis
    RX231Mikrokontroler z rdzeniem Rxv2, akceleratorem FPU i DSP, z 256k pamięci Flash w 48-pinowej obudowie. Układ z bogatymi możliwościami komunikacyjnymi
    ISL28414Poczwórny wzmacniacz operacyjny ogólnego przeznaczenia. Układ z wejściem i wyjściem rail-to-rail w wykonaniu o zmniejszonym poborze prądu
    ISL90727Pojedynczy potencjometr cyfrowy z 128 dyskretnymi poziomami. Układ z pamięcią ulotną
    ISL90728Pojedynczy potencjometr cyfrowy z 128 dyskretnymi poziomami. Układ z pamięcią ulotną
    HS3001Scalony sensor wilgotności względnej
    ISL9001AStabilizator liniowy LDO o niskim poborze prądu i wysokim PSRR (odrzuceniu wpływu napięcia zasilającego)


    Źródło: https://www.renesas.com/eu/en/solutions/healthcare/personal-medical-device/blood-glucose-meter.html

    Fajne? Ranking DIY
    O autorze
    ghost666
    Tłumacz Redaktor
    Offline
    Fizyk z wykształcenia. Po zrobieniu doktoratu i dwóch latach pracy na uczelni, przeszedł do sektora prywatnego, gdzie zajmuje się projektowaniem urządzeń elektronicznych i programowaniem. Od 2003 roku na forum Elektroda.pl, od 2008 roku członek zespołu redakcyjnego.
    https://twitter.com/Moonstreet_Labs
    ghost666 napisał 11960 postów o ocenie 10197, pomógł 157 razy. Mieszka w mieście Warszawa. Jest z nami od 2003 roku.
  • REKLAMA
  • #2 18211985
    CodeBoy
    Poziom 33  
    Używam na co dzień glukometru i się zastanawiam o co w tym chodzi? Pokazanie że jest taki układ scalony? No fajnie. Ja już mam urządzenie z BT z parowaniem wyników w komórce. Nie że krytykuje, tylko jestem zainteresowany o co w tym chodzi?
  • REKLAMA
  • #4 18213607
    drstorm81
    Poziom 2  
    Ciekawe tylko nie wiem na ile potrzebne. I na ile bezpieczne. Niestety paski DIY to raczej bardzo odległa przyszłość a producenci nie chwalą się zbytnio ich specyfikacją i konstrukcją. Jesteśmy więc zdani na RE, a to oznacza ryzyko przy jakiejkolwiek zmianie procesu produkcyjnego.
    Glukometry z BT istnieją, są w miarę tanie i muszą spełniać konkretne normy. To co bardziej by się przydało to alternatywna aplikacja do wyciągania z nich danych. Niestety tutaj też uzyskanie dokumentacji choćby protokołu komunikacyjnego jest praktycznie niemożliwe.
  • REKLAMA
  • #5 18213701
    CodeBoy
    Poziom 33  
    drstorm81 napisał:
    Ciekawe tylko nie wiem na ile potrzebne. I na ile bezpieczne. Niestety paski DIY to raczej bardzo odległa przyszłość a producenci nie chwalą się zbytnio ich specyfikacją i konstrukcją. Jesteśmy więc zdani na RE, a to oznacza ryzyko przy jakiejkolwiek zmianie procesu produkcyjnego.
    Glukometry z BT istnieją, są w miarę tanie i muszą spełniać konkretne normy. To co bardziej by się przydało to alternatywna aplikacja do wyciągania z nich danych. Niestety tutaj też uzyskanie dokumentacji choćby protokołu komunikacyjnego jest praktycznie niemożliwe.


    Dokładnie tak, sam miernik dostajesz za free, kasa jest w paskach. To tak samo jak w starym modelu drukarek atramentowych. teraz się to trochę zmienia bo lasery do tego zmusiła producentów.
  • REKLAMA
  • #6 18216175
    Korteks
    Poziom 10  
    drstorm81 napisał:
    To co bardziej by się przydało to alternatywna aplikacja do wyciągania z nich danych.

    Zwłaszcza, że niektóre "mądre" aplikacje rozpoznają glukometr po VID/PID, które nie jest indywidualne, tylko w znanym mi przypadku, jest to ID CH340. W konsekwencji podłączam generator i otwiera mi się aplikacja od glukometru :-)
    W CH340 VID/PID zmienić się nie da (chyba nie), FTDI sa drogie ale PL2303 można zmienić VID/PID i SN.
    Zastanawiam się, czy w glukometrze, który mam, nie ma AVR :-) A może inny 8-bit bez USB?
    Dlaczego nie został użyty ARM z USB czy AVR z literką "U", gdzie bez problemu można wpisać dowolne dane? VID/PID może być producenta, wystarczy w SN wpisać coś tam i po tym identyfikować urządzenie.
    Glukometr wygląda jakby go jakiś student pisał soft na niego.
  • #7 18218235
    Konto nie istnieje
    Poziom 1  
  • #9 18221921
    Mareksp9bqj
    Poziom 13  
    Witam!
    pozwólcie Koledzy, ze wtrącę swoje trzy grosze. Jestem cukrzykiem od marca 1967,
    od 1985 korzystam niezmiennie z glukometrów One Touch, obecnie podtyp Select Plus.
    Są one bezpłatnie wydawane przez apteki, albo na polecenie lekarza albo przy wymianie starszego(uszkodzonego).
    Takie wynalazki jak pomiar acetonu to nieporozumienie, pojawia się on po długotrwałym utrzymywaniu się bardzo wysokich poziomów glukozy we krwi.
    Są patenty do pomiaru przyklejane na przedramię i poprzez łącze z telefonem ostrzega przed spadkiem cukru, sakramencko drogie.
    Swego czasu w jakimś programie TVN-u studenci z WAT prezentowali pomiar z klipsa założonego na ucho, działał on na podstawie zmiany kolory krwi. O tym ostatnim marzę, palce mam pokłute do granic wytrzymałości.

    Pozdrawiam Marek
  • #10 18221951
    CodeBoy
    Poziom 33  
    Mareksp9bqj napisał:
    Witam!
    pozwólcie Koledzy, ze wtrącę swoje trzy grosze. Jestem cukrzykiem od marca 1967,
    od 1985 korzystam niezmiennie z glukometrów One Touch, obecnie podtyp Select Plus.
    Są one bezpłatnie wydawane przez apteki, albo na polecenie lekarza albo przy wymianie starszego(uszkodzonego).
    Takie wynalazki jak pomiar acetonu to nieporozumienie, pojawia się on po długotrwałym utrzymywaniu się bardzo wysokich poziomów glukozy we krwi.
    Są patenty do pomiaru przyklejane na przedramię i poprzez łącze z telefonem ostrzega przed spadkiem cukru, sakramencko drogie.
    Swego czasu w jakimś programie TVN-u studenci z WAT prezentowali pomiar z klipsa założonego na ucho, działał on na podstawie zmiany kolory krwi. O tym ostatnim marzę, palce mam pokłute do granic wytrzymałości.

    Pozdrawiam Marek


    Nie wiem czy Apple nie skonczyl juz swojego patentu do zegarka, dziala na zasadzie wpinania na brzuchu sondy z igla i monitoruje na zywo na zegarku , wraz z alalrmami. w 2014 roku sie mocno tym chwalili, ale jako ze nie mam jeszcze zaawansowanej cukrzycy i kuje sie incydentalnie to nie badalem bardziej tematu.
  • #11 18222047
    qbis19
    Poziom 20  
    CodeBoy napisał:
    Mareksp9bqj napisał:
    Witam!
    pozwólcie Koledzy, ze wtrącę swoje trzy grosze. Jestem cukrzykiem od marca 1967,
    od 1985 korzystam niezmiennie z glukometrów One Touch, obecnie podtyp Select Plus.
    Są one bezpłatnie wydawane przez apteki, albo na polecenie lekarza albo przy wymianie starszego(uszkodzonego).
    Takie wynalazki jak pomiar acetonu to nieporozumienie, pojawia się on po długotrwałym utrzymywaniu się bardzo wysokich poziomów glukozy we krwi.
    Są patenty do pomiaru przyklejane na przedramię i poprzez łącze z telefonem ostrzega przed spadkiem cukru, sakramencko drogie.
    Swego czasu w jakimś programie TVN-u studenci z WAT prezentowali pomiar z klipsa założonego na ucho, działał on na podstawie zmiany kolory krwi. O tym ostatnim marzę, palce mam pokłute do granic wytrzymałości.

    Pozdrawiam Marek


    Nie wiem czy Apple nie skonczyl juz swojego patentu do zegarka, dziala na zasadzie wpinania na brzuchu sondy z igla i monitoruje na zywo na zegarku , wraz z alalrmami. w 2014 roku sie mocno tym chwalili, ale jako ze nie mam jeszcze zaawansowanej cukrzycy i kuje sie incydentalnie to nie badalem bardziej tematu.


    Jak napisał kolega powyżej ( ale widzę że nie wszyscy czytają temat ) . Jest takie urządzenie na rynku . Sonda w postaci małego klipsa , jest wpięta ( wbita ) w przedramie, i na bieząco można monitorować poziom glukozy. Sonda wytrzymuje 2 tygodnie. Jak wchodziło to do Polski , miałem być testerem i w ramach testów dostać kilka sztuk za darmo . Normalnie josztuje to chore pieniądze i chyba tylko dzieci mają jakieś refundacje , podobnie jak pompy insulinowe.
  • #12 18222926
    Atos30
    Poziom 14  
    >Jest takie urządzenie na rynku.

    FreeStyle Libre, 60 EUR na 14 dni, w Niemczech refundowane przez kasy chorych w 80 % czy jakoś tak.
  • #13 18229788
    Konto nie istnieje
    Poziom 1  
  • #14 18240805
    Krzysztof Kamienski
    Poziom 43  
    Ja z kolei uzywam ,,True Balance"
    https://diabeteswellbeing.com/true-balance-glucose-meter-review/
    Przyrząd, etui i automatyczna igła kosztuje 12 $, natomiast paski /czujniki ok 0.1 $ czyli drogo....Przyrząd ma wejście do połączenia kablem z PC i dostępne software
    https://www.tdhealthstore.com/products/truemanager-diabetes-management-software
    Generalnie uważam to za dobry, tani glukometr, niestety jedna doba niezamknięcia pudelka z paskami niszczy je całkowicie.
