Prosty przełącznik KVM na HFD4/5

spec220 28 Paź 2019 20:25 1530 4
  • Prosty przełącznik KVM na HFD4/5


    Witam.

    Od jakiegoś czasu posiadam dwa komputery. Pierwszy to zwyczajna „piaskownica”, a drugi służy jako narzędzie do pracy.
    O ile monitor przełącza fonię oraz wizję na portach DP, to pojawił się problem z klawiaturą oraz myszą.
    Za każdym razem przechodząc na drugą stację musiałem przełączać wtyki USB klawiatury i myszy pomiędzy komputerami. Oczywiście posiadam stary KVM jeszcze pod PS2 i VGA, jednak kombinowanie z przejściówkami , oraz próba przeróbki całości pod USB jest nieopłacalna.

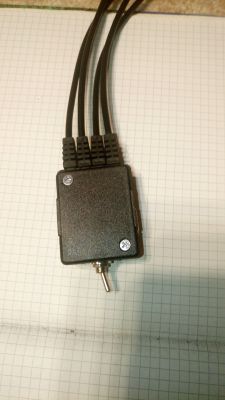

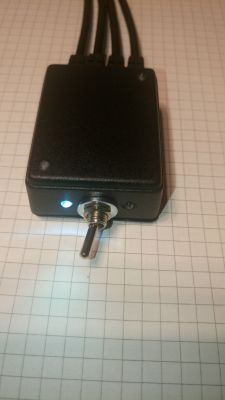

    Prosty przełącznik KVM na HFD4/5 Prosty przełącznik KVM na HFD4/5 Prosty przełącznik KVM na HFD4/5

    Prosty przełącznik KVM na HFD4/5 Prosty przełącznik KVM na HFD4/5

    Opis funkcji urządzenia

    -AUTOMATYCZNY
    Ta opcja dotyczy pracy jednego stanowiska z pośród dwóch.
    Położenie dźwigni SW1 w tym przypadku nie ma znaczenia, ponieważ porty są przełączane automatycznie względem tej stacji, która aktualnie pracuje.

    UWAGA.
    Ponieważ prostota urządzenia odnosi się jedynie do samej detekcji napięcia +5V na portach USB, należy pamiętać o odpowiedniej konfiguracji BIOS-u.
    W starszych płytach głównych należy zdjąć zworkę, podtrzymującą napięcie stand-by
    Jeżeli napięcie stand-by na portach USB jest wymagane do podtrzymania urządzeń pracujących w stanie czuwania, należy wykonać następujące czynności.
    -Linię KVM bez zwory podłączamy do śledzia, gdzie napięcie +5V będzie wyprowadzone z linii +5V zasilacza (czerwony przewód)
    -Linię KVM ze zworą ZW podłączamy standardowo do portu USB komputera. NIE LUTUJEMY NA TEJ LINII ZWORY ZW
    UWAGA to rozwiązanie uniemożliwia wybudzanie komputera za pomocą myszy bądź klawiatury.

    -MANUALNY
    Ta opcja dotyczy sytuacji w której obydwie stacje pracują, zaś wybór samej stacji jest wykonywany za pomocą dźwigni przełącznika SW1

    INFORMACJA DODATKOWA:
    Na schemacie oznaczono elementy gwiazdkami
    1* Opcjonalnie BAT54J. Zastosowanie diod zwiększa spadki napięć, ale też zapobiega uszkodzeniu urządzenia które może nastąpić w przypadku zastosowania rezystorów R1-R4 poprzez pomyłkowe przekrosowanie wtyk USB1 i USB2 linii CPU1, bądź CPU2 pomiędzy stacjami. (tzw. Zasilanie rewersyjne niepracującej stacji)
    2* Tj. wyżej

    Prosty przełącznik KVM na HFD4/5

    OPIS DZIAŁANIA LOGIKI:

    1) CPU1 =1 CPU2=0 SW1=X > Q2 spolaryzowany poprzez R10. K1,K2,D8 pracują
    2) CPU1=0 CPU2=1 SW1=X > D7 pracuje
    3) CPU1=1 CPU2=1 SW1=0 > Q2 spolaryzowany poprzez R10. K1,K2,D8 pracują. R5 zanegowany poprzez Q2,D3
    4) CPU1=1 CPU2=1 SW1=1 > Q1 spolaryzowany poprzez R7. Q2 zanegowany poprzez Q1,D5 . D7 pracuje

    POSUMOWANIE
    Koszt urządzenia to jakieś 15-20zł + poświęcony czas.
    Mam nadzieję, że to rozwiązanie posłuży też i wam, bowiem te najprostsze są często najlepsze.
