Ledy a fabryczny ściemniacz w aucie

05 Lis 2019 17:49 720 40
  • Poziom 4  
    Witam. Mam problem z diodami LED. Wymieniłem żarówki w przełącznikach, ale świecą dość jasno przy 0.5v gdzie fabryczne zwykłe żarówki już nie świecą. Przy napięciu 11.5v jest niewielka różnica na ledach między 0.5v. Problem jest jak podejrzewam z fabrycznym potencjometrem nie przystosowanym do ledów. Pytanie jak to przerobić? Ten potencjometr to jakiś układ scalony żeby było prościej

    Ledy a fabryczny ściemniacz w aucie

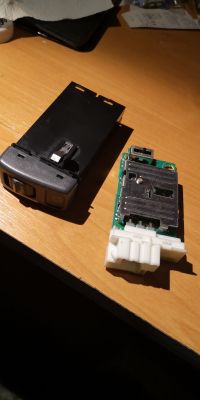

    4/4 to potencjometr
    3/2 włącznik świateł

    Ledy a fabryczny ściemniacz w aucie

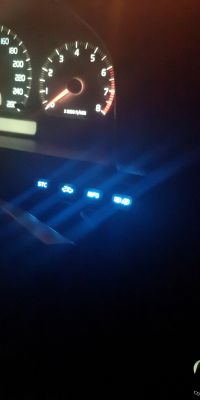

    Tak to wygląda na 11.5v (w liczniku jeszcze zwykle żarówki)

    Ledy a fabryczny ściemniacz w aucie

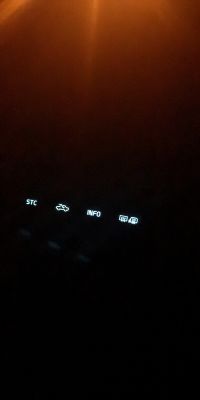

    A tak na 0.5v
    Ledy a fabryczny ściemniacz w aucie

    Na zdjęciach słabo widać ale różnica w jasności ledów jest nie wielka
  • Poziom 14  
    W żarówce nawet nie 10% energi idze na promieniowanie świetle, większość to ciepło. Na upartego możesz użyć rezystora, zależy jaką moc pobierają ledy. Możesz też spróbować zastosować sterownik PWM http://mirley.firlej.org/files/user_img/u333/pwm555_494.gif oczywiście w miejsce silnika ledy, a tranzystor nie musi mieć takiej mocy. A kąkretnie czym steruje ta płytka?
  • Poziom 4  
    @Matesz 063 tylko jak ten sterownik umieścić w fabryczną obudowę? I jeszcze żeby potencjometr działał. Na schemacie jest czym steruje ta płytka. Jest tylko pokrętło od potencjometru góra i dół, nic więcej, co tam w środku jest nie mam pojęcia bo to dla mnie magia. Po co do ściemniania 5 przewodów i układ scalony? Nie mam pojęcia.. Zastanawiają mnie po co te 2 przewody idą od włącznika światłeł (3/2 na schamacie) do potencjometru (4/4)
  • Poziom 13  
    Miałem podobny problem, ale z lampą podsufitową, po zamianie żarówek na ledy dziwnie się zachowywała, źle działało ściemnianie, lekko się cały czas świeciła. Po dołożeniu równolegle do ledów opornika 220ohm wszystko zaczęło działać normalnie. Myślę, że układ sterujący - "potencjometr", który jest przygotowany pod żarówki wymaga liniowego (opornika) obciążenia do normalnej pracy. Możesz poeksperymentować dodając oporniki o różnych wartościach, oczywiście bez przesady, żeby nie uszkodzić elektroniki.
  • Poziom 4  
    @tomekptk rozumiem że rezystor mam dać na tym przewodzie?
    Ledy a fabryczny ściemniacz w aucie

    A równolegle.. To będzie problem bo masa do każdego LED'a jest skąd indziej więc musiał bym przy każdej kostce zakładać rezystor, chyba że zrobię wspólną masę do wszystkich żarówek
  • Poziom 14  
    Jest to zrobione, by ciężko to było samemu naprawić i trzeba było kupować oryginalne części. Najprościej będzie zastosować rezystor. Sam układ scalony może być sterownikiem PWM, a na mierniku wychodzą różne napięcia, bo pokazuje nap. średnie przy mieżeniu napięcia stałego.
  • Poziom 4  
    @Matesz 063 rezystor podłączyć szeregowo czy równolegle jak kolega wyżej pisał?
  • Pomocny post
    Poziom 13  
    Opornik z jednej strony podłączasz do dowolnej dostępnej masy, a drugą stronę do wyjścia dostarczającego regulowane napięcie. Czyli rownolegle do ledow i napięcia zasilającego ledy. Masa to masa, gdzieś się zawsze "spotka" z masami żarówek/ ledów.
  • Poziom 14  
    Skoro mają ograniczać prąd diody to szeregowo ja bym podłączył szeregowo, a żeby sterownik miał liniowy opornik to równolegle.

    Dodano po 6 [minuty]:

    Możesz też popróbować która opcja ci bardziej odpowiada i w twoim przypadku działa lepiej. Rezystory to koszt kilku groszy i nie są na kartki więc można popróbować. Tylko z głową i nie z skrajności w skrajność. Pamiętaj czasem można pomyśleć "Co by było gdyby?".
  • Poziom 4  
    @tomekptk czyli jak dam tutaj tak rezystor to powinno być dobrze? (czarny masa, różowy + na żarówki)

    Ledy a fabryczny ściemniacz w aucie

    Dodano po 3 [minuty]:

    @Matesz 063 rezystory mam z jakiegoś starego układu scalonego (komputer, albo telewizor chyba). A jeśli przesadzę to co może się stać? może wywalić bezpiecznik albo spalić ten potencjometr, mam kilka w razie czego, ale owszem ostrożności nigdy za wiele :)
  • Pomocny post
    Poziom 13  
    Tak. Między masę i zasilanie ledów.
  • Poziom 4  
    @tomekptk dzięki kolego :) jak porobię to dam znać
  • Poziom 13  
    Możesz na początek podłączyć zamiast opornika żarówkę, która byla oryginalnie w podświetleniu, a potem do niej w szereg dokładać ew. opornik. Żarówka będzie stanowić swoiste zabezpieczenie. Ciekawe, jak Ci pojdzie.
  • Poziom 4  
    @tomekptk czyli żarówkę wstawić za rezystorem? Na tym obrazku. Narazie spróbuję z małymi opornikami :D
  • Pomocny post
    Poziom 13  
    Szeregowo. Czyli czarny kabel - zarowka - opornik - różowy kabel.
  • Poziom 4  
    @tomekptk podczepiłem 100Ohm między masę a + na żarówki i rezystor pękł przy jednym z wyjść. Zgaduje że jest za słaby?
  • Poziom 14  
    Wg. Moich obliczeń przez rezystor płynie prąd 1.5W co oznacza że przydał by się 4,5W rezystor
  • Poziom 4  
    @Matesz 063 czyli ile Ohm? 300? Bo z tego, to jestem kompletnie zielony. Jedyne co umiem to lutować kabelki :D
  • Poziom 14  
    Możesz spróbować, ale tu bardziej chodzi o to że rezystor jest za słaby. Najprawdopodobniej masz rezystor 1/4W lub 1/2W Spróbuj nawet 1.2K lub większy.

    Dodano po 4 [minuty]:

    Co ja mówie, aż się za łep złapałem to jeszcze gożej. Kup poprostu mocniejszy rezystor.

    Dodano po 5 [minuty]:

    Chodzi tu o to że przez rezystor płynie za duży prąd niż jest on w stanie wytrzymać
  • Poziom 4  
    @Matesz 063 rozumiem już mniej więcej. Wyciągnąłem go z jakiegoś starego układu scalonego nawet nie mam pojęcia z czego to może być, ale wygląda na jakiś komputer. Czyli potrzebuję rezystora o mocy minimum 4.5W a rezystancję już sobie dobiorę wtedy, dobrze rozumuje?
  • Poziom 14  
    Teoretycznie tak. Może być mniejszej, ale w najgorszym wypadku coś się może zapalić, bo rezystor tak się nagrzeje.
  • Poziom 4  
    @Matesz 063 jak rezystor będzie większej mocy to co się stanie? Nagrzeje sie i coś się spali? a jak mniejszej to sam rezystor się spali?

    bo patrząc na te obrazki to zastosowałem ten 1/4w albo 1/8w. I mam pytanie to jest jedna czwarta wata czyli 0.25w czy 1.4w?

    Myślę że jak zastosuje ten 1/2w albo 1w to będzie okej

    Ledy a fabryczny ściemniacz w aucie
  • Pomocny post
    Poziom 14  
    Chodzi o to że rezystor np. jest przystosowany do mocy mniejszej niż np. 0,5W i jeżeli przepuścisz przez niego 0,45W to będzie ciepły. Wiec żeby nic się nie stało stosuje się rezystor 2 razy mocniejszy np. 1W lub nawed 1,5W. Jeżeli dałbyś rezystor 100W to nic się nie stanie. Inaczej
    Jadąc rowerem będziesz miał problemy żeby uciągnąć za sobą worek z ziemniakami. Jadąc Audi uciągniesz go, ale jadąc tirem będziesz się zastanawiać czy ten worek w ogóle przywiązałeś.
    Jeżeli dalej nie rozumiesz zapraszam tutaj 1:40 https://www.youtube.com/watch?v=6ZOm7t-de4E , a najlepiej od początku.

    Dodano po 1 [minuty]:

    Jak dasz większą moc rezystora to nic się nie stanie, chodzi o to że jeżeli mniejszą wydzieli się na nim tyle ciepła że się stopi.

    Dodano po 5 [minuty]:

    Jeżeli rezystor się nagrzeje może stopić lub nawet doprowadzić do samozapłonu pobliskie elementy
  • Poziom 4  
    @Matesz 063 już wszystko rozumiem :) lejąc wodę z kranu przez słomkę to porozlewam, lejąc przez szyjkę butelki jest okej, a przez rurę kanalizacyjną nawet nie zamoczę ścianek :)
    Wszystko jasne jak słońce, dzięki. Znalazłem przy okazji większe rezystory :)
  • Poziom 14  
    Ciesze się że mogłem pomuc :) To wszystko prostwe jak budowa czołgu T55 tylko trzeba, chwile albo dwie poświęcić na poczytanie lub nawed oglądnięcie poradnika w jakimś serwisie np. YouTube.
  • Poziom 4  
    @Matesz 063 tylko teraz tak.. czytanie oporności.. na filmiku było brązowy czarny czerwony i złoty. Więc brązowy to 1 czarny 0 a czerwony 2. Koleś mówi że to 1000Ohm. Jak to czytać? Myślałem że 1 +0 x 100 czyli 100Ohm skąd on tam wziął jeszcze 0?

    Powiedzmy że mam opornik czerwony brązowy i czerwony czyli według mojego rozumowania 2+1=3 x 100 czyli 300Ohm dobrze czy źle?

    Dobra wiem skąd wzięło się 1k Ohm 1 i 0 czyli 10x100 daje 1k Ohm a w moim przykładnie 2 i 1 czyli 21x100 daje 2.1k Ohm :)
  • Pomocny post
    Poziom 14  
    Tak najlepiej weź sobie kilka rezystorów i tabele po czym rozłuż ja na kartce podpisz wartościami z tabeli, a następnie zainstaluj np. ElektroDroid na smartfonie i odczytaj z dekodera czy dobrze odczytałeś wartość.
  • Poziom 13  
    Nie mogłem wczoraj kontynuować. Zamiast się bawić opornikami podłącz po prostu na zewnątrz tę samą żaróweczkę, która była oryginalnie jako podświetlenie (1). W ten sposób będziesz widział jak się zachowuje ta żarówka (ściemnia), a jak LED-y. Ja bym tak na początek zrobił. A zabawę z opornikami zostawił na później. Potem możesz próbować dawać oporniki w szereg żarówki (2) dla bezpieczeństwa lub bezpośrednio (3) i dobrać tak, żeby układ poprawnie działał, a pobierał jak najmniejszy prąd. Muszę tylko zaznaczyć, że to rozwiązanie może nie dać spodziewanego efektu, bo nie wiemy jaki jest system sterowania no i mamy element nieliniowy - czyli LED. Ledy a fabryczny ściemniacz w aucie
  • Poziom 38  
    W innym temacie na ten problem kolega autor dostał wyczerpujące odpowiedzi, niestety cudów nie ma prosto tego nie da się zrobić. Najprostsze rozwiązanie znaleźć rozgarniętego elektronika żeby zamontował w fabrycznej obudowie typowy ściemniacz do taśm LED. Namiary na taki ściemniacz też kolega dostał. Pomysł z rezystorem jest średni bo dalej sterownik jest nieodpowiedni - przeznaczony dla liniowego elementu jakim jest żarówka z nieliniową LED będzie współpracował tak sobie. Owszem zakres regulacji może się trochę zwiększyć ale - rezystor będzie się grzał więc musi być w takim miejscu żeby nie spowodował uszkodzeń, wracamy do poboru prądu sprzed zmiany.
  • Poziom 4  
    @zworys tylko gdzie ja znajdę takiego elektronika który podjął by się czegoś takiego? Zrobił bym to sam bo lutować umiem, ale tutaj samo lutowanie raczej nie wystarczy
