TUTORIAL naprawy VIESSMANN Vitopend 100 WH1B - moduł pompy

Kotły Viessmanna są jednymi z nabardziej popularnych, ale i dość awaryjne.
Stąd pomysł na jedno miejsce gdzie będą wszystkie instrukcje krok po kroku.

Zakładam, że nie dotykamy się naprawy obiegu gazowego (no może poza wymianą elektrod)

UWAGA: Wszystkie naprawy przeprowadzamy w towarzystwie wykwalifikowanego personelu, na jego lub własną odpowiedzialność.
Jeśli nie czujesz się na siłach - nie ryzykuj, zawołaj kogoś wykwalifikowanego.


Na chwilę obecną:
NAPRAWA 1 wymiana napędu pompy obiegowej (jeśli chodzi głośno)
NAPRAWA 2 wymiana szybkiego odpowietrznika pompy
NAPRAWA 3 wymiana zaworu bezpieczeństwa
NAPRAWA 4 wymiana/czyszczenie korpusu pompy obiegowej
NAPRAWA 5 wymiana/czyszczenie wymiennika ciepła


DZIAŁANIA PRZYGOTOWAWCZE:

KROK 1 - spuszczenie wody CO z kotła:
1. wyłączamy zasilanie na obwodzie zasilającym kocioł (bezpiecznik w rozdzielni). Sprawdź czy skutecznie.
2. na dole kotła jest 5 rur - powinny być z zaworami. Od lewej:

A. zasilanie grzejników
B. CWU
C. zasilanie gazu
D. woda bieżąca do kotła
E. powrót z grzejników
3. Zakręcamy zawór na rurce C oraz D.
4. Otwieramy kran z ciepłą wodą - niech spłynie co jest
5. Na boku najbliższego grzejnika lokalizujemy korki. - odkręcamy dolny korek, powoli spuszczając wodę z grzejnika. Do odkręcenia - najczęściej jakiś duży HEX (12?). Zlewamy wodę i obserwujemy jak spada ciśnienie na kotle.
6. To jest dobry moment żeby zdjąć pokrywę kotła
7. Na środku na dole masz duży biały prostopadłościan z etykietą Viessman - to sterowników główny. Odchyl dwa klipsy znajdujące się po bokach i podeniś lekko pudełko odchylajac je do przodu - na dwóch zawiasach znajdujących się na dole. Górne czarne wieko pudełka powinno być teraz wycelowane w Twoją klatkę piersiową. Uzyskałeś dostęp do wnętrza kotła

8. Spuszczajając wodę - możemy otwierać odpowietrznik - tak by woda spływała sprawniej - na zdjęciu - po prawej stronie, na dole, za rurką miedzianą, czerwona czapeczka z czarnym daszkiem. Nacisnąć na chwilę na daszek, ale delikatnie. Uwaga z tego zaworka do tyłu sięga mała rurka - z niej wyleje się woda - złap w kubek/inny pojemnik.
9. Zakręcamy korek na grzejniku

Możemy zakręcić zawory na rurach A oraz E.
Woda z kotła spuszczona

KROK 2 - napuszczanie wody CO do kotła:
1. Upewnij się, że masz zamontowane wszystkie akcesoria, korpus pompy, odpowietrznik, zawór bezpieczeństwa, napęd pompy.
2. Upewnij się, że korki w grzejniku zakręcone i zawór termostatyczny otwarty na maks (aby był przepływ wody).
3. Zajrzyj do odpowietrznika w module pompy obiegowej - jest z tyłu po prawej - jeśli zamknięty (czerwony grzybek wcisnięty w dół) - podnosisz go do góry
4. Patrzymy na kocioł od spodu - w środkowo/lewej części będzie małe pokrętło - to zawór napuszczający wodę

5. Odkręcasz zawór napuszczający na 2 sek, zakręcasz. Patrzysz latarką czy nic nie cieknie
6. Jeśli cieknie - szybko zakręcasz, wycierasz szmatą i odkręcasz korek na grzejniku, żeby spuścić wodę (szczegóły KROK 1 - spuszczanie wody z kotła)
Teraz jeszcze raz diagnoza, ponowne złożenie i jeszcze raz próba od punktu 1.
7. Jeśli nie cieknie - powtarzasz punkt 4 do momentu wystapienia ciśnienia 1,1bar na ciśnieniomierzu. Jest już 1,1bar? Nic nie cieknie? Gratulacje. Trzeba jeszcze odpowietrzyć instalację.
8. Odpowietrzasz wszystkie grzejniki
7. Odpowietrzasz pompę - na środku pompy duża śruba na płaski śrubokręt - podłóż szmatkę bo wyleje się woda.
8. Umieść pudełko sterujące z powrotem na swoim miejscu - zatrzaśnij.
9. Podłącza zasilanie
10. Podłącz na chwilę kocioł do prądu, włącz - niech się pompa rozkręci na chwilę
11. Wyłącz kocioł.
12. Powtórz procedurę odpowietrzania od punktu 8.
13. Podłącz ponownie kocioł do prądu, włącz
14. Obserwuj ciśnienie - powinno być większe niż 1,1bar
15. Poobserwuj czy nic nie cieknie.

NAPRAWY:

NAPRAWA 1 - wymiana silnika pompy obiegowej
Powierdzony zamiennik to WILO Star 25/6. Ta pompa nie spełnia już wymagań energooszczędności UE więc jej dostępność jest ograniczona. Można poszukiwać na OLX.
1. przeprowadź KROK 1 - spuść wodę CO z kotła
2. zlokalizuj napęd pompy - powinen być przykręcony do korpusy pompy 4 śrubami HEX (bodajrze 3mm)
3. podłóż sobie szmatkę pod napęd pompy
4. otwórz pudełko sterownika kotła - kolejne zatrzaski - powinieneś otrzymać dostęp do zacisków.
5. Zlokalizuj zaciski przewódów zasilających pompę - zrób zdjęcie i odłącz je
6. Teraz demontaż napędu pompy - odkręć 4 śrubki napędu - wkrętak HEX 3mm, najpiej długi.


7. Wyjmij pompę, uważając na wycieki
8. Zamontuj nową pompę w odwrotnej kolejności - najpierw śrubki w górnych rogach pompy - dokręcamy po przeciwnich stronach
9. Wykonaj działanie przygotowawcze: KROK 2 - napuszczanie wody CO do kotła

NAPRAWA 2 wymiana szybkiego odpowietrznika pompy
UWAGA: ta naprawa potrafi być trudna i pracochłonna.
Wszystko zależy czy miałeś wycieki w okolicy odpowietrznika pompy - jeśli tak - niestety korozja, która dopada metalową zawleczkę blokującą odpowietrznik - prawie całkowicie uniemożliwia jego demontaż.

OPCJA A - zakładamy łatwy scenariusz - nie miałeś wycieków - na odpowietrzniku i korozji na zawleczce odpowietrznika nie ma, albo jest niewielka - masz szansę żeby wyjąć zawleczkę bez siłowania się.

Po kolei:
1. przeprowadź KROK 1 - spuść wodę CO z kotła - teraz piec jest suchy i nic Ci nie pocieknie.
2. zlokalizuj napęd pompy - powinen być przykręcony do korpusy pompy 4 śrubami HEX (bodajrze 3mm)
3. podłóż sobie szmatkę pod napęd pompy
4. nie odłączaj przewodu pompy od pudełka sterownika kotła - zostawisz ją cały czas podłączoną - po prostu po odkręceniu umieścisz ją gdzieś po lewej stronie komory kotła.
5. Teraz demontaż napędu pompy - odkręć 4 śrubki napędu - wkrętak HEX 3mm, najpiej długi.

6. Wyjmij pompę, uważając na wycieki - umieść ją gdzieś po lewej stronie żeby nie przeszkadzała (będzie na smyczy, uważaj żeby nie spadła)
7. Teraz masz dostęp do odpowietrznika - spróbuj wyjąć zawleczkę go blokującą - złap kombinerkami i z wyczuciem pociągnij do siebie. Z wyczuciem, nie na siłę, bo jeśli masz korozję - nawet niewidoczną - to ta zawleczka lub się zablokować.
8. Jeśli zawleczka wyszła - idź do kroku 13
9. Jeśli zawleczka nie chce wyjść - nie rozpaczaj. Ale łatwo nie będzie. Jeśli korozji jednak się dopatrzyłeś i jest jej dużo - rozważ demontaż całego korpusa pompy i wyczyść go porządnie. Jeśli korozji nie ma nazbyt dużo - probuj dalszych kroków
10. Zorganizuj sobie dremela i tarczę tnącą.

11. Teraz korzystając z dremela - bardzo, bardzo delikatnie musisz przeciąć zawleczkę w połowie. Przeciąć trzeba tak by nie uszkodzić korpusa pompy! Uważaj! Delikatnie. Dasz radę. Przeciąłeś - idź do kolejnego punktu
12. Teraz Twoja zawleczka składa się z dwóch części - i dzięki temu powinny się one móc poruszać w dwóch wymiarach - wzdłuż - czyli prostu do ciebie, ale i wokół swojej osi - dookoła. Do siebie wciąż jej nie wyciągniesz, bo korozja przeszkadza. Ale zacznij poruszać zawleczką wokół.
Tutaj spotykamy się z wyjątkową sytuacją gdzie ruch obrotowy jest bardziej skuteczny niż posuwisty. Mimo korozji powinineś móc obrócić zawleczką odrobinę, a jak już się zacznie ruszać - możesz lekko pociągając - zacząć ją wysuwać do siebie. Najpierw jedną cześć, potem drugą. Po tym kroku - wyjmiesz dwa kawałki zawleczki i wyrzucisz je do kosza.
13. Teraz lekko naciśnij z lewej, prawej strony na odpowietrznik i wysuń go do góry. Powinien wyjść z lekkim oporem - uszczelnia go dość duży oring.
UWAGA - jeśli wyjmiesz odpowietrznik - w dziurę po nim mogą wpaść wszystkie brudy i cała korozja. Upewnij się, ze tego nie ryzykujesz, bo brudy dostaną się do obiegu CO - nie chcesz tego. Jeśli korozji za dużo - wymontuj korpus i wyczyść. Jeśli korozji mało, nie widać - ryzyko mniejsze - kontynuuj.
14. Voila - udało Ci się zdemontowac odpowietrznik. Teraz czyszczenie gniazda odpowietrznika - po czyszczeniu przesmaruj dookoła smarem silikonowym i zamontuj nowy odpowietrznik
15. przeprowadź montaż ponowny w kolejności odwrotnej.

Mam pytanie do "KROK 2 - napuszczanie wody CO do kotła"
W punkcie drugim piszesz:
2. Upewnij się, że korki w grzejniku zakręcone i zawór termostatyczny otwarty na maks.
A następnie:
3. Jeśli zamknięty - podnosisz grzybek odpowietrznika w module pompy (czerwony grzybek po prawej stronie)
Czy punkt 2. dotyczy tylko zaworu termostatycznego w grzejniku usytuowanym najbliżej kotła, czy dotyczy to wszystkich grzejników, w mieszkaniu?
Czy punkt 3. odnosi się do ewentualnie zamkniętego zaworu termostatycznego na grzejniku? Piszesz, że "Jeśli zamknięty - podnosisz grzybek odpowietrznika w module pompy..." A mnie przychodzi do głowy taka myśl, że jeśli zawór termostatyczny jest zamknięty, to czy nie można go tak po prostu odkręcić na maksa? Co do tego ma grzybek odpowietrznika?

Skrót myślowy - dwa rózne tematy. Zawór termostatyczny ogranicza przepływ wody - stąd przy napełnianiu trzeba go otworzyć - żeby woda trafiła do grzejników.
Grzybek odpowietrznika to element w module pompy obiegowej - trzeba go podnieść - odpowietrznik działa skutecznie podczas napuszczania wody, ale musi być otwarty - grzybek w górze.

Czyli rozumiem, że punkt 3. powinien brzmieć: "Jeśli masz zamknięty odpowietrznik, to go otwórz podnosząc grzybek...". Dobrze rozumiem? Tak też myślałem, że to może być skrót myślowy, ale wolałem dopytać Czyli reasumując muszę zarówno otworzyć zawór w termostacie oraz również trzeba podnieść grzybek

Zgadza się. Zmieniłem już brzmienie na mniej więcej sugerowane przez Ciebie. Grzybek trzeba podnieść bo tylko wtedy odpowietrznik działa. A pompa nie lubi pracować na sucho.

@Kondzior chyba się udało. Opiszę wszystko na spokojnie plus dodam zdjęcia oraz dopiszę kilka moich spostrzeżeń i uwag.

Nippy wrote:

@Kondzior chyba się udało. Opiszę wszystko na spokojnie plus dodam zdjęcia oraz dopiszę kilka moich spostrzeżeń i uwag.

Gratulacje.
Napisz koniecznie - najlepiej na gorąco teraz, bo później sprawy lubią uciekać

@Kondzior mam jeszcze jedno pytanie, bo zaszła pewna nieścisłość i wygląda na to, że pomyliłem elementy. Chodzi o odpowietrznik. To chyba ta część, którą zaznaczyłem na zdjęciu, tak?



Jeśli tak, to mam pytanie dotyczące odpowietrzania pompy Wilo Yonos Pico 2.0 25/1-6. Pompa ta ma guzik do jej odpowietrzania. Cała procedura odpowietrzania w tej pompie trwa ok. 10 min i przebiega automatycznie. Czy podczas odpowietrzania właśnie ten czerwony grzybek powinien być podniesiony? Wcześniej chyba coś źle zrozumiałem i podniosłem ten czarny element na czerwonym pierścieniu po lewej stronie, co powoduje spuszczenie wody z kotła przez wystającą miedzianą rurkę, ale dopiero teraz zakładam, że to nie to. Procedurę odpowietrzania przeprowadziłem więc z zamkniętym grzybkiem. Czy powinienem jednak powtórzyć odpowietrzanie raz jeszcze? Doradź proszę

EDIT: podniosłem ten czerwony grzybek i odpowietrzyłem raz jeszcze. Nie zauważyłem jakichś niepokojących objawów, więc chyba tak powinno się to zrobić. Jeśli się mylę, to proszę o poprawienie mnie.

Dodano po 7 [godziny] 37 [minuty]:

Na podstawie opisu Kondziora zrobiłem procedurę wymiany oryginalnej pompy Viessmann na pompę Wilo Yonos Pico 2.0 25/1-6. Różnice są niewielkie. Jeśli ktoś z Was widzi jakiś błąd lub stwierdzi, że jest coś, co warto uzupełnić, to proszę o informację.

Oczywiście wszystko wykonujesz na własną odpowiedzialność. Jeżeli nie czujesz się na siłach, zleć to wykwalifikowanemu fachowcowi.

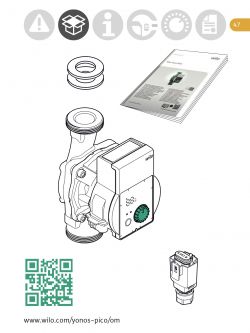

W załączniku są dwie instrukcje obsługi, które są dopełnieniem powyższego wpisu. Przeczytaj je przed przystąpieniem do jakichkolwiek działań.

DZIAŁANIA PRZYGOTOWAWCZE:

KROK 1 - spuszczenie wody CO z kotła:

1. Odłącz kocioł z prądu najlepiej wyjmując wtyczkę z gniazdka.

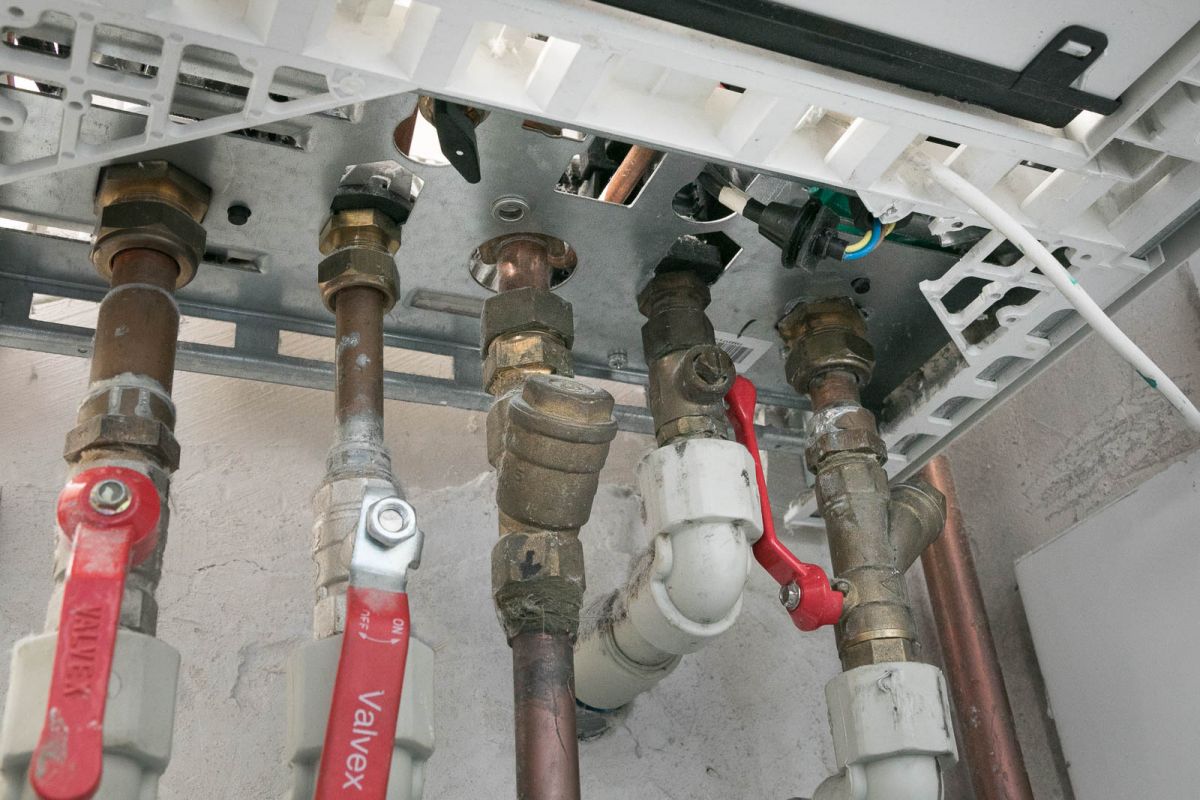

2. Na dole kotła jest 5 rur - powinny być z zaworami. Od lewej:
A. zasilanie grzejników
B. CWU - ciepła woda użytkowa
C. zasilanie gazu
D. woda bieżąca do kotła
E. powrót z grzejników



3. Zakręcamy zawór na rurce C oraz D.
4. Otwieramy kran z ciepłą wodą - niech spłynie co jest.
5. Zdejmujemy metalową osłonę kotła.
6. Na środku na dole masz duży biały prostopadłościan z etykietą Viessmann - to sterownik główny. Odchyl dwa białe klipsy znajdujące się po bokach i pociągnij pudełko do siebie. Następnie zdejmij czarne wieczko odchylając dwa klipsy po bokach i dwa od frontu pudełka. Uzyskałeś dostęp do wnętrza kotła.



7. Na boku najbliższego grzejnika lokalizujemy korki. Odkręcamy powoli dolny korek. Zbyt szybkie odkręcenie korka może spowodować wyrzut wody pod dużym ciśnieniem. Do odkręcenia - najczęściej jakiś duży HEX (12?). Zlewamy wodę i obserwujemy jak spada ciśnienie na kotle.



8. W celu przyśpieszenia spuszczenia wody z kotła możemy podstawić butelkę pod miedzianą rurkę znajdująca się z tyłu kotła i z wyczuciem nacisnąć (lub podnieść) czarną zawleczkę na zaworze bezpieczeństwa (taki jakby “komin” z czerwonym pierścieniem). Woda wylatuje pod dość dużym ciśnieniem.





9. Po całkowitym spuszczeniu wody zakręcamy korek na grzejniku, z którego spuszczaliśmy wodę.
10. Możemy zakręcić zawory na rurach A oraz E.

Woda z kotła spuszczona.

KROK 2 - napuszczanie wody CO do kotła:

1. Upewnij się, że masz zamontowane wszystkie akcesoria, korpus pompy, odpowietrznik, zawór bezpieczeństwa, napęd pompy.
2. Upewnij się, że korki w grzejniku, z którego spuszczałeś wodę są zakręcone, a zawór termostatyczny otwarty na maks (aby był przepływ wody).
3. Zajrzyj do odpowietrznika w module pompy obiegowej - jest z tyłu po prawej - jeśli jest zamknięty (czerwony grzybek wciśnięty w dół) - podnosisz go do góry.



4. Patrzymy na kocioł od spodu - w środkowo/lewej części będzie małe pokrętło - to zawór napuszczający wodę.



5. Odkręcasz zawór napuszczający na 2 sek. i zakręcasz. Poświeć latarką i zobacz, czy nic nie cieknie.
6. Jeśli cieknie - szybko zakręcasz, wycierasz szmatą i odkręcasz korek na grzejniku, żeby spuścić wodę (szczegóły KROK 1 - spuszczanie wody z kotła)
Teraz jeszcze raz diagnoza, ponowne złożenie i jeszcze raz próba od punktu 1.
7. Jeśli nie cieknie - powtarzasz punkt 4. do momentu wystąpienia ciśnienia 1,1 bar na ciśnieniomierzu. Jest już 1,1 bar? Nic nie cieknie? Gratulacje. Trzeba jeszcze odpowietrzyć instalację.
8. Odpowietrzasz wszystkie grzejniki.
9. Podłączasz pompę do sterownika przewodami z nową wtyczką, a następnie podłączasz kocioł do prądu i uruchamiasz go przyciskiem od zasilania. Niech się pompa rozkręci na chwilę.











10. Ustaw na pompie pokrętło w odpowiedniej pozycji w zależności od rodzaju ogrzewania oraz ilości grzejników.











11. Odpowietrz pompę wciskając krótko klawisz funkcyjny na pompie. Po 5 sek. nastąpi automatyczne odpowietrzanie pompy, które trwa ok. 10 min. Na wyświetlaczu pompy widać będzie przesuwające się w górę dwie kreski “- -“. W tym czasie na manometrze ciśnienie powinno zwiększać i zmniejszać swoją wartość w granicach ok. 1 - 2 bara. Po odpowietrzeniu na wyświetlaczu pojawi się wartość aktualnego poboru mocy.









12. Po zakończonej procedurze odpowietrzania wciśnij czerwony “grzybek” na odpowietrzniku.
13. Zatrzaśnij pudełko ze sterownikiem.
14. Upewnij się, że ciśnienie jest nieco większe niż 1,1 bar. Jeżeli jest niższe dopuść trochę wody odkręcając zawór pod kotłem
15. Poobserwuj czy nic nie cieknie.

NAPRAWY:

Wymiana silnika pompy obiegowej

Potwierdzony zamiennik zamiennika (WILO Star 25/6) to Wilo Yonos Pico 2.0 25/1-6.





1. Przeprowadź KROK 1 - spuść wodę CO z kotła.
2. Zlokalizuj napęd pompy - powinen być przykręcony do korpusu pompy 4 śrubami HEX (bodajże 3 mm).



3. Podłóż sobie szmatkę pod napęd pompy i dodatkowo miskę pod kocioł.
4. Otwórz pudełko sterownika kotła - czarne zatrzaski: 2 po bokach oraz 2 od frontu .
5. Zlokalizuj zaciski przewodów zasilających pompę - zrób zdjęcie i odłącz je.





6. Teraz demontaż napędu pompy - odkręć 4 śrubki napędu - wkrętak HEX 3 mm, najlepiej długi.



7. Wyjmij pompę, uważając na wycieki.
8. Zdemontuj czarną osłonkę znajdującą się nad pompą w celu dostania się do jej wnętrza i odłączenia przewodów zasilających pompę.



9. Zamontuj przewody do wtyczki od nowej pompy. Montaż jest banalnie prosty dzięki zaciskom, które trzeba mocniej nacisnąć i wsunąć przewody w otwory.











10. Wytnij otwór w blasze kotła, tak by zmieściła się w nim nowa wtyczka. Możesz użyć do tego wiertarki nawiercając otwory, a następnie przeciąć je jakimiś szczypcami. Możesz też użyć brzeszczota lub innego narzędzia, którym dysponujesz, by wyciąć otwór w blasze. Podczas tych czynności uważaj na wszelkie rury oraz elementy wewnątrz kotła. Podczas wykonywania tych czynności zaklej wnętrze korpusu pompy taśmą malarską, by nie dostały się do środka jakiekolwiek opiłki metalu.
11. Rozkręć nową pompę i rozłącz napęd od korpusu. Jeżeli zostanie Ci część napędu w drugiej połówce delikatnie wyjmij ją. Mnie się “przykleiła” uszczelką do korpusu.
12. Zamontuj nową pompę w odwrotnej kolejności - najpierw śrubki w górnych rogach pompy - dokręcamy po przeciwnych stronach. Dostęp do prawej dolnej śruby jest znacznie utrudniony przez inny kształt pompy. Ja użyłem elastycznej przedłużki do klucza, którą lekko wygiąłem w łuk, dzięki czemu udało mi się przykręcić tę śrubę. Możliwości montażu pompy przedstawia poniższa grafika.









13. Wykonaj działanie przygotowawcze: KROK 2 - napuszczanie wody CO do kotła.

@Nippy - fajny opis. Kawał dobrej roboty odwaliłeś

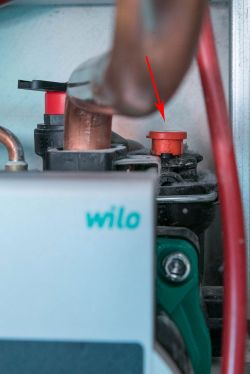

Jeśli chodzi o odpowietrznik - generalnie powinien być w górze - tylko wtedy działa. Procedura odpowietrzania pompy jest ok - i zapewne wystarczy - grzybek to by jedynie wspomagał. Jeśli go wcisnąłeś - odpowietrzenie zrobiła sama pompa, jeśli by był w górze - byłby duet odpowietrzający - pompa i odpowietrznik.
Starej pompy nie dało się idealnie odpowietrzyć samą pompą, bo śruba do tego po okręceniu dawała nieszczelność w obiegu.
Grzybek w każdym razie w górę.

A co do nowej pompy-fajna, ale wielka. To cięcie podstawy to trochę sztuka. Nie dało sie jej zamontować w poprzek? Nie zmieściłaby się?

@Kondzior próbowałem zamontować ją na różne sposoby i ten okazał się najlepszy. Każde inne ustawienie, to jakiś kompromis i również cięcie. Dziś jednak wywaliło mi błąd. Mam 1 mignięcie. Zastanawiam się, czy może mieć to jakiś związek z wymianą pompy. Często robi mi się błąd na dwa mignięcia - wtedy czyszczę elektrody, odkurzam wnętrze i na jakiś czas mam spokój.

Tu opisałem problem: https://www.elektroda.pl/rtvforum/viewtopic.php?p=18351049#18351049
