Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80

SylwekK 13 Lis 2019 21:24 1365 7
  • Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80
    Dzisiaj projekt z serii podrasowanie sprzętu do potrzeb :)
    Jako, że mam trochę wspólnego z muzyką i lubię trochę pograć na bębnach to po propozycji szwagra co by razem poćwiczyć (on gra na gitarze basowej) długo się nad propozycją nie zastanawiałem. Problemem było tylko nie przeszkadzać domownikom. Perkusja jest elektroniczna więc hałasu nie robi, a gitara też prawie niesłyszalna bez wzmacniacza. Szwagier skołował mikser i pierwsze giercowanie testowe jako tako odbyliśmy. Jednak z racji, że jego słuchawki i moje są całkiem różne to standardowy rozdzielacz wtyczkowy "na krótko" kiepsko się sprawdził. Moje słuchawki były dość głośne, a jego duuuużo cichsze. Można się było bawić w zewnętrzne aktywne rozdzielacze, ale to kolejne kable, o które można się potknąć i więc ta idea od razu upadła. Po uzyskaniu jego błogosławieństwa na przeróbkę po jednym wieczorku wzmacniacz z dodatkowym w pełni niezależnym wyjściem słuchawkowym był gotowy.
    Założenia były takie:
    1. Zmieścić wszystko w obudowie
    2. Ma grać z podobną głośnością i barwą co główne wyjście słuchawkowe.
    3. Ma nie wpływać na brzmienie miksera.

    Właściwie wszystkie założenia zostały spełnione chociaż jest jedno "ale". Użyty wzmacniacz TDA7050 to bardzo prosta aplikacja i mam wrażenie, że przy głośniejszym słuchaniu wprowadza zniekształcenia. Jednak ze względu, że zależało mi na czasie, a tych kostek kilka miałem to decyzja o jego wykorzystaniu była właściwie z urzędu. Tym bardziej, że układ nie wymaga wielu elementów i można go łatwo upchać w obudowie. A to było w sumie wyzwanie - w tym mikserze znalazłem tylko odrobinę swobody z przodu urządzenia między płytką drukowaną, a obudową dosłownie cm luzu. O ile potencjometr ładnie się schował to gniazdo przeoczyłem i musiałem drugi otwór wiercić, żeby pod płytką się zmieściło, bo 2mm za długie i o płytkę haczyło.
    Przyłączenie wzmacniacza do płytki to już formalność. Po ściągnięciu serwisowego manuala znalazłem najbardziej optymalne punkty, do których można się wpiąć bez wpływu na dźwięk dla pozostałych modułów miksera. Zasilanie miksera to symetryczne +-15V, a TDA7050 to max 6V dlatego zastosowałem stabilizator 7805 z masy i linii +15V. Właściwie w ogóle się nie grzeje, ale żeby gustowna pajęczynka się solidnie trzymała to przykręciłem go do obudowy.
    Po uruchomieniu można powiedzieć, że wszystko działało, jednak nie do końca tak jak bym chciał. Bardzo obcięte było dolne pasmo i zdecydowanie za głośno grało. Poszerzenie pasma załatwiła wymiana kondensatorów (wej z 1u na 10u, wyj z 10u na 100u) natomiast z ustawieniem poziomów bawiłem się dzielnikiem rezystorowym. Na PR miejsca nie było, a i tak regulacja byłaby niewygodna. W końcu udało mi się dobrać tak rezystory aby efekt był zgodny z oczekiwanym. Kanały brzmią bardzo podobnie. Jeśli macie jakieś ciekawe propozycje scalonych wzmacniaczy do których prawie nic zewnętrznego się nie podpina (jak TDA7050) i pracują przy wyższym napięciu to bardzo chętnie poznam. A jak by jeszcze były lepsze jakościowo to już w ogóle było by super :) - pomyślał bym o kolejnej modyfikacji.

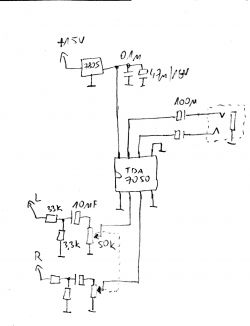

    Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80 Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80 Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80 Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80 Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80 Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80 Dodatkowe gniazdo słuchawkowe do miksera audio ALTO AMX-80

    Podsumowując. Projekt to luźna propozycja rozbudowy właściwie każdego sprzętu (w którym oczywiście jest jakaś odrobina miejsca) gdzie potrzeba dodatkowego wyjścia słuchawkowego. Nie jest to czynność skomplikowana, a daje wiele radości i jest baaardzo praktyczna.
    Koszt - z szuflady, może z 10zł + kawałek wieczora.
