Witam,
Wpadł mi w ręce taki oto telewizor jak w temacie. Urządzenie reaguje na pilota (nie posiadam oryginalnego, steruje nim poprzez aplikację z telefonu poprzez IRDA'e). Po włączeniu go z pilota lub przycisku kilkukrotnie mruga dioda statusowa, uruchamia się zasilacz i po kilku sekundach jednorazowo mruga podświetlenie ekranu. Na tym koniec. Brak podświetlenia, obrazu oraz fonii. Reaguje tylko na on/off z pilota lub dłuższe przytrzymanie przycisku funkcyjnego. Po podłączeniu go do komputera poprzez HDMI w chwili włączenia jest on prawdopodobnie przez chwilę wykrywany. Następuje zmiana rozdzielczości ekranu na komputerze, słychać dźwięk podłączenia urządzenia oraz od razu jego wyłączenie/odłączenie. Nie podejmuje próby instalacji aktualizacji (Core Update) poprzez urządzenie USB. Zakładam że aplikacja prawidłowo symuluje naciskanie przycisku "OK".
Poniżej wszystkie oznaczenia podzespołów:
Zasilacz: VESTEL 17IPS20 23152101 - 27164130 117,
Matryca: VEL_LCM VES400UNDS-03-B_40181_MB62,
Mainboard: 17MB82S 23172955 62727.
Wartości napięć na wtyczce zasilającej płytę główną:
PIN_1 - 0V
ST_BY - 2.3V
BL_ON-OFF - ~5V
PWM_DIM - 3.3V
+5V_STBY - 0V
+12VCC_S - ~12V.
Bazując na instrukcji serwisowej do 17MB82S wykonałem pomiar napięć na testpointach - wszystkie obecne. Testpointu TP10 nie odnalazłem (ktoś na forum też o szukał i nie znalazł, także w tej wersji może go po prost nie być).
Z opisu instrukcji serwisowej wynika, że powodem mrugania diody LED może być zwarcie na płycie głównej (sygnał CCT protection). Aby to zweryfikować, zmierzyłem napięcie obecne w punkcie TP26 i faktycznie jest tam stan niski (powinien być wysoki). Podczas analizy PCB okazało się, że w tej wersji występuje jedynie kontrola napięć 24V_VCC_AU oraz 12V_VCC. Na rezystorze R494 napięcie 12V występuje. Niestety na rezystorze R490 mam tylko około 1,2V. Pomiary dokonywałem na płycie podłączonej jedynie do zasilacza laboratoryjnego, zasilając ją z 12V. Według schematu, napięcie 24V teoretycznie powinno zostać dostarczone do PCB ze złącza CN32 z pinu 1 przez zworę S115, której na tej płycie jednak nie występuje. Sam pin jest zwarty do masy, prawdopodobnie przez element znajdujący się zaraz obok tranzystora Q24, wyglądający mi na rezystor w obudowie 0603. Według noty wydaje mi się jednak, że powinien tam znajdować się kondensator C1176 10uF 25V, lecz ze względu na brak layoutu PCB i brak opisu 95% elementów na niej ciężko jest się w tym połapać. Sprawdzałem czy na pinie numer 1 po wypięciu go z wiązki dochodzącej do płyty głównej będzie występowało jakieś napięcie. Jedyne co zaobserwowałem na mierniku to okolo 2V AC.
Czy miał ktoś z Was podobny przypadek i miałby jakąś sugestię jak to dalej ugryźć? Skąd w tym modelu może być brane 24V skoro nie zainstalowana jest zwora łącząca je z dalszą częścią układu? A może coś przeoczyłem lub niepoprawnie zinterpretowałem?
Ps. Nie znam stanu diod LED, wstępnie założyłem - może nie słusznie - że skoro przy próbie uruchomienia ekran zostaje na chwilę podświetlony są one sprawne. Wykonałem także próbę z panelem LED z lampy ledowej o nominalnym napięciu zasilania 160V (18 x 9V) i prądzie 30mA. Podobnie jak w przypadku podłączenia złącza podświetlenia LCD, panel na chwilę się zapala i gaśnie. Niestety po wyczytaniu informacji o kontroli prądu pobieranego przez diody LED przez sterownik, wykonany przeze mnie test prawdopodobnie nie ma żadnego znaczenia i niczego nie dowodzi.
Ps.2. Pobór prądu przez samą płytę główna 17MB82S przy zasileniu jej jedynie z 12V wynosi:
W uśpieniu: około 5mA
W czasie bootowania: około 250mA
Po próbie załączenia matrycy: około 750 mA.
Pozdrawiam.
Wpadł mi w ręce taki oto telewizor jak w temacie. Urządzenie reaguje na pilota (nie posiadam oryginalnego, steruje nim poprzez aplikację z telefonu poprzez IRDA'e). Po włączeniu go z pilota lub przycisku kilkukrotnie mruga dioda statusowa, uruchamia się zasilacz i po kilku sekundach jednorazowo mruga podświetlenie ekranu. Na tym koniec. Brak podświetlenia, obrazu oraz fonii. Reaguje tylko na on/off z pilota lub dłuższe przytrzymanie przycisku funkcyjnego. Po podłączeniu go do komputera poprzez HDMI w chwili włączenia jest on prawdopodobnie przez chwilę wykrywany. Następuje zmiana rozdzielczości ekranu na komputerze, słychać dźwięk podłączenia urządzenia oraz od razu jego wyłączenie/odłączenie. Nie podejmuje próby instalacji aktualizacji (Core Update) poprzez urządzenie USB. Zakładam że aplikacja prawidłowo symuluje naciskanie przycisku "OK".
Poniżej wszystkie oznaczenia podzespołów:
Zasilacz: VESTEL 17IPS20 23152101 - 27164130 117,
Matryca: VEL_LCM VES400UNDS-03-B_40181_MB62,
Mainboard: 17MB82S 23172955 62727.
Wartości napięć na wtyczce zasilającej płytę główną:
PIN_1 - 0V
ST_BY - 2.3V
BL_ON-OFF - ~5V
PWM_DIM - 3.3V
+5V_STBY - 0V
+12VCC_S - ~12V.
Bazując na instrukcji serwisowej do 17MB82S wykonałem pomiar napięć na testpointach - wszystkie obecne. Testpointu TP10 nie odnalazłem (ktoś na forum też o szukał i nie znalazł, także w tej wersji może go po prost nie być).
Z opisu instrukcji serwisowej wynika, że powodem mrugania diody LED może być zwarcie na płycie głównej (sygnał CCT protection). Aby to zweryfikować, zmierzyłem napięcie obecne w punkcie TP26 i faktycznie jest tam stan niski (powinien być wysoki). Podczas analizy PCB okazało się, że w tej wersji występuje jedynie kontrola napięć 24V_VCC_AU oraz 12V_VCC. Na rezystorze R494 napięcie 12V występuje. Niestety na rezystorze R490 mam tylko około 1,2V. Pomiary dokonywałem na płycie podłączonej jedynie do zasilacza laboratoryjnego, zasilając ją z 12V. Według schematu, napięcie 24V teoretycznie powinno zostać dostarczone do PCB ze złącza CN32 z pinu 1 przez zworę S115, której na tej płycie jednak nie występuje. Sam pin jest zwarty do masy, prawdopodobnie przez element znajdujący się zaraz obok tranzystora Q24, wyglądający mi na rezystor w obudowie 0603. Według noty wydaje mi się jednak, że powinien tam znajdować się kondensator C1176 10uF 25V, lecz ze względu na brak layoutu PCB i brak opisu 95% elementów na niej ciężko jest się w tym połapać. Sprawdzałem czy na pinie numer 1 po wypięciu go z wiązki dochodzącej do płyty głównej będzie występowało jakieś napięcie. Jedyne co zaobserwowałem na mierniku to okolo 2V AC.
Czy miał ktoś z Was podobny przypadek i miałby jakąś sugestię jak to dalej ugryźć? Skąd w tym modelu może być brane 24V skoro nie zainstalowana jest zwora łącząca je z dalszą częścią układu? A może coś przeoczyłem lub niepoprawnie zinterpretowałem?

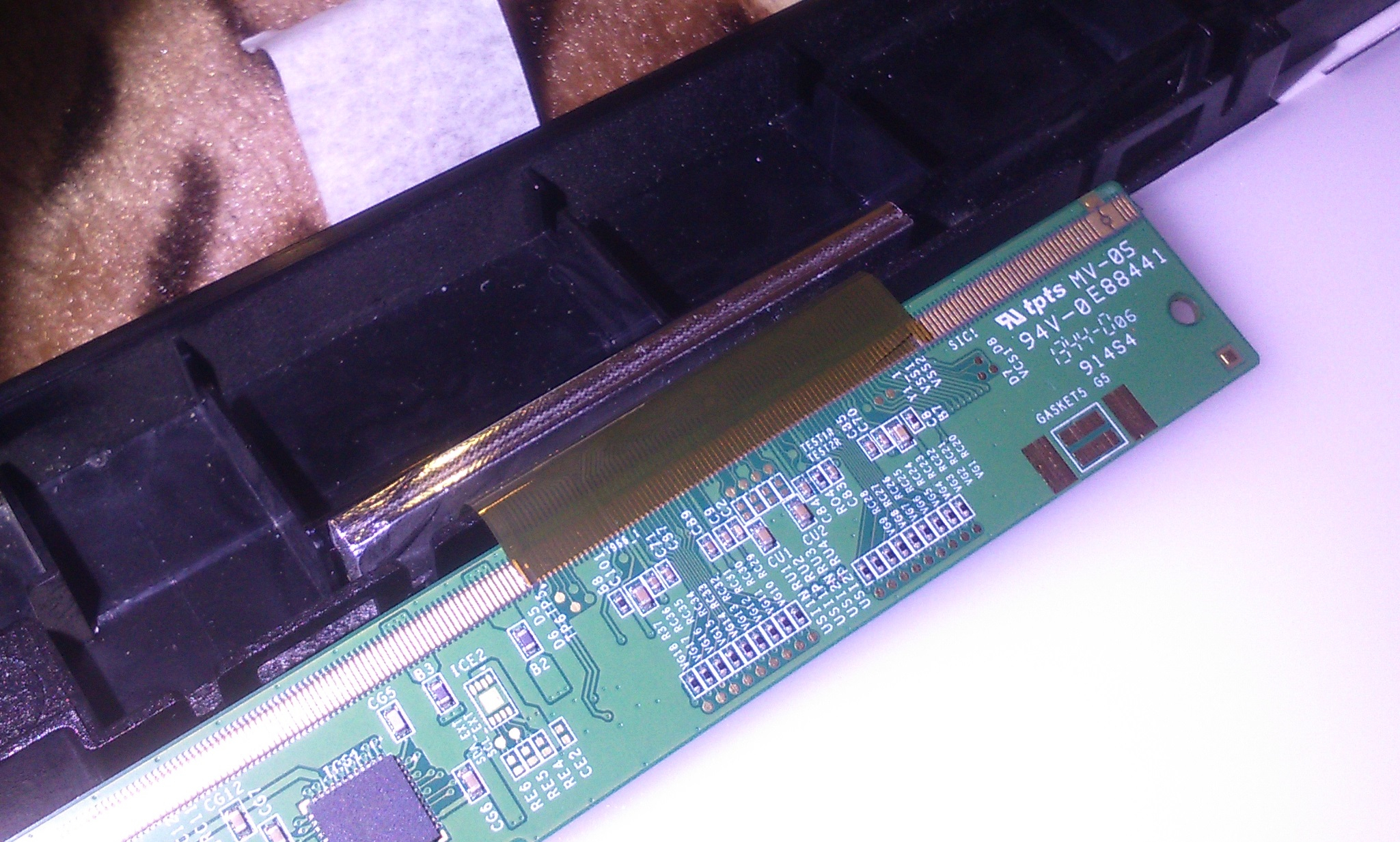

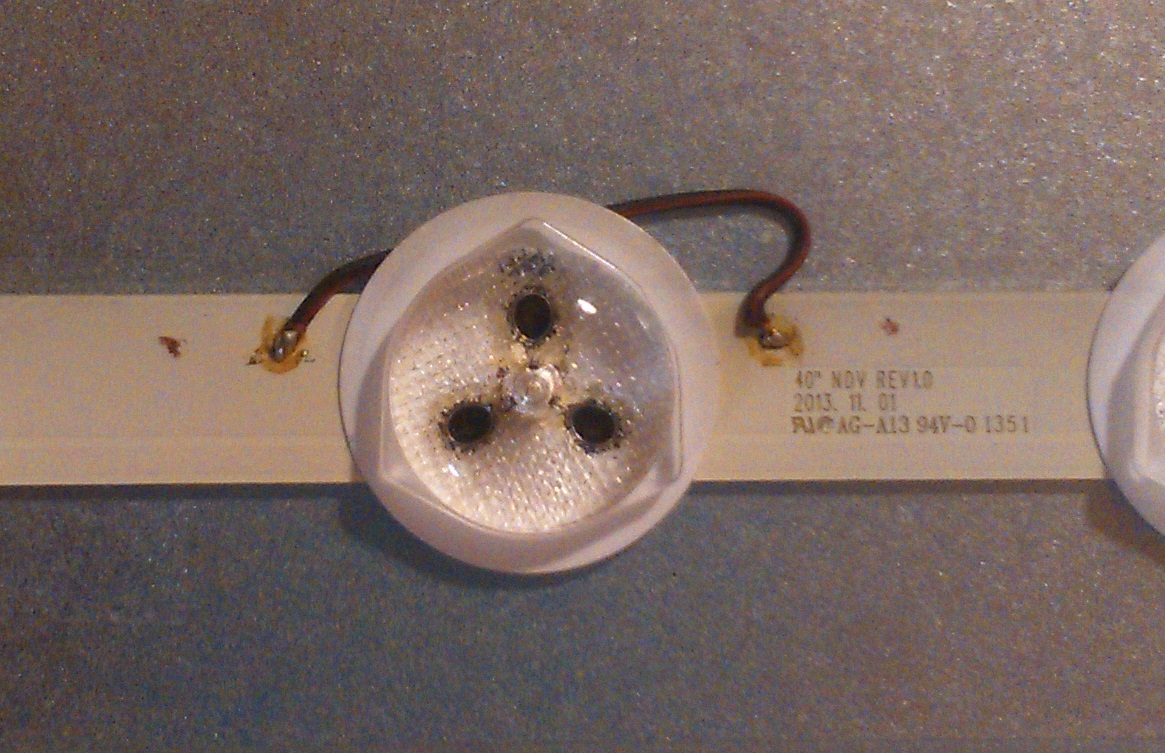

Ps. Nie znam stanu diod LED, wstępnie założyłem - może nie słusznie - że skoro przy próbie uruchomienia ekran zostaje na chwilę podświetlony są one sprawne. Wykonałem także próbę z panelem LED z lampy ledowej o nominalnym napięciu zasilania 160V (18 x 9V) i prądzie 30mA. Podobnie jak w przypadku podłączenia złącza podświetlenia LCD, panel na chwilę się zapala i gaśnie. Niestety po wyczytaniu informacji o kontroli prądu pobieranego przez diody LED przez sterownik, wykonany przeze mnie test prawdopodobnie nie ma żadnego znaczenia i niczego nie dowodzi.
Ps.2. Pobór prądu przez samą płytę główna 17MB82S przy zasileniu jej jedynie z 12V wynosi:
W uśpieniu: około 5mA
W czasie bootowania: około 250mA
Po próbie załączenia matrycy: około 750 mA.
Pozdrawiam.
