Budowa pierwszej frezarki CNC - początkujący.

EXEN___ 11 Dec 2019 19:50 1404 8
  • #1
    EXEN___
    Level 10  
    Witam serdecznie wszystkich na forum.
    Od długiego czasu jestem wiernym użytkownikiem i fanem witryny elektroda nie raz wielu z was pomogło mi w rozwiązaniu jakiegoś problemu z elektroniki, dlatego też w końcu podjąłem próbę zbudowania frezarki CNC dla własnych potrzeb pole robocze jakie mnie interesuje to maksymalnie 500x500mm.
    Szczerze jestem w tym temacie bardzo początkującym tu konkretnie chodzi o budowę mechaniczną i podzespoły z elektroniką myślę że ogarnę.
    Przy budować tych maszyn ważna jest geometria maszyny może ktoś z dużo większą wiedzą podpowie czy montaż wałków podpartych czy prowadnic liniowych zleca komuś w sensie zakładając że obsługę MiG'a mam w palcu i jeśli chciałbym zespawać konstrukcję z profili zamkniętych w jaki sposób idealnie wywiercić otwory gwintowane żeby idealnie prosto przykręcić wszelkie prowadnice i łożyska, wybaczcie mi ze być może pytanie tak banalne/niebanalne, ale obróbka metalu może nie jest mi obca ale to dla mnie poważna konstrukcja.. Nie każdy jest mechanikiem jeśli polecicie mi jakąś lekturę zanim zacznę budowę z chęcią przestudiuje.

    Do teraz udało mi się skompletować trochę podzespołów poniżej zamieszczę zdjęcia podpowiedzcie czy coś z tego się nada konkretnie chodzi o silniki .




    Budowa pierwszej frezarki CNC - początkujący. Budowa pierwszej frezarki CNC - początkujący. Budowa pierwszej frezarki CNC - początkujący. Budowa pierwszej frezarki CNC - początkujący. Budowa pierwszej frezarki CNC - początkujący. Budowa pierwszej frezarki CNC - początkujący. Budowa pierwszej frezarki CNC - początkujący.

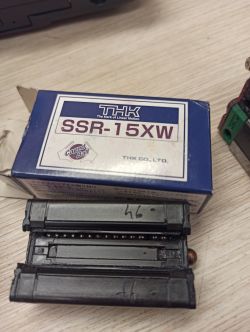

    wózki liniowe rozmiar 15 - 6sztuk

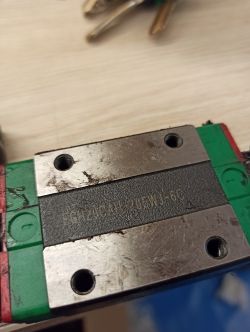

    wózki liniowe rozmiar 20 - 6sztuk

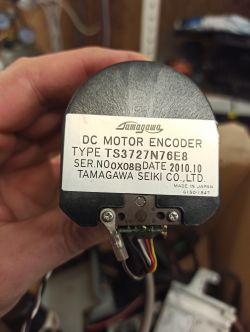

    servo TS3727N76E8 - 2sztuki

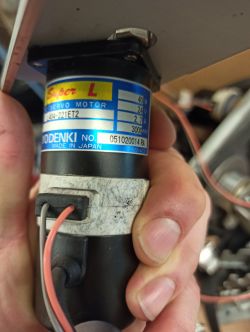

    servo L404-221ET2 - 2sztuki
    servo (duże) 300W 3000obr - 1szt
    prowadnica liniowa 15 - ok. 3m dł.
    prowadnica liniowa 20 - 6 odcinków po ok 2m

    Bardzo proszę o dowolną chęć doradzenia , pomocy dziękuję
