Witam wszystkich . Chciałbym zaprezentować zaprojektowany i wykonany przeze mnie CYFROWY ZEGAR BIG-RGB na paskach LED WS2812B . Jak sama nazwa wskazuje , jest to „duży” zegarek . Wysokość znaku to ok 110 mm , a całość ma wymiary h=190mm , szerokość =480mm , głębokość ok =60mm. Wykonany został z takich materiałów jak Pleksi, PCV spienione, drewno , ale może od początku …
Założenie było takie żeby zrobić zegarek który będzie widoczny z każdego miejsca warsztatu w którym pracuje i tak się zaczęło .Wizualny projekt stworzony został w Fusion 360 . Elektronika w Eaglu , oprogramowanie w Bascomie.

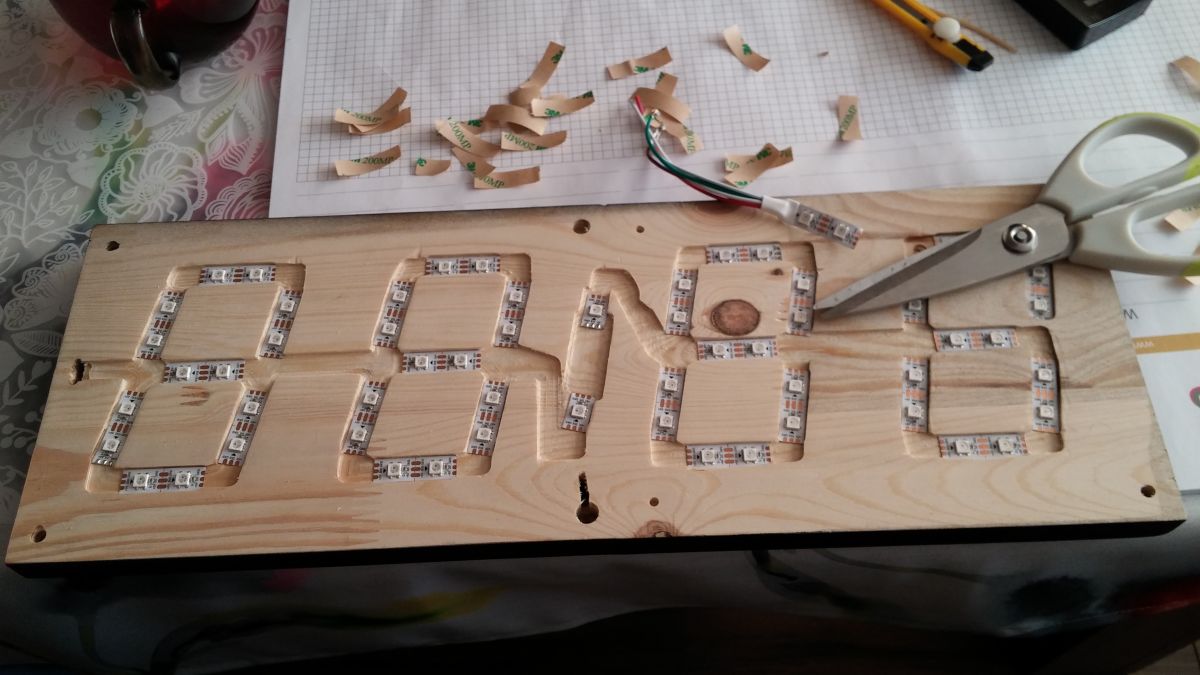

Najpierw przy pomocy amatorskiej frezarki CNC (wkrótce podzielę się także tym projektem) , w drewnianej desce wyfrezowałem rowki w których umieściłem pocięte taśmy LED WS2812B, po dwa ledy każdy . Tzn na jeden segment wyświetlacza przypadają dwa ledy na taśmie . Następnie wszystkie pocięte kawałki zostały połączone ze sobą w szereg przy pomocy cienkich przewodów.

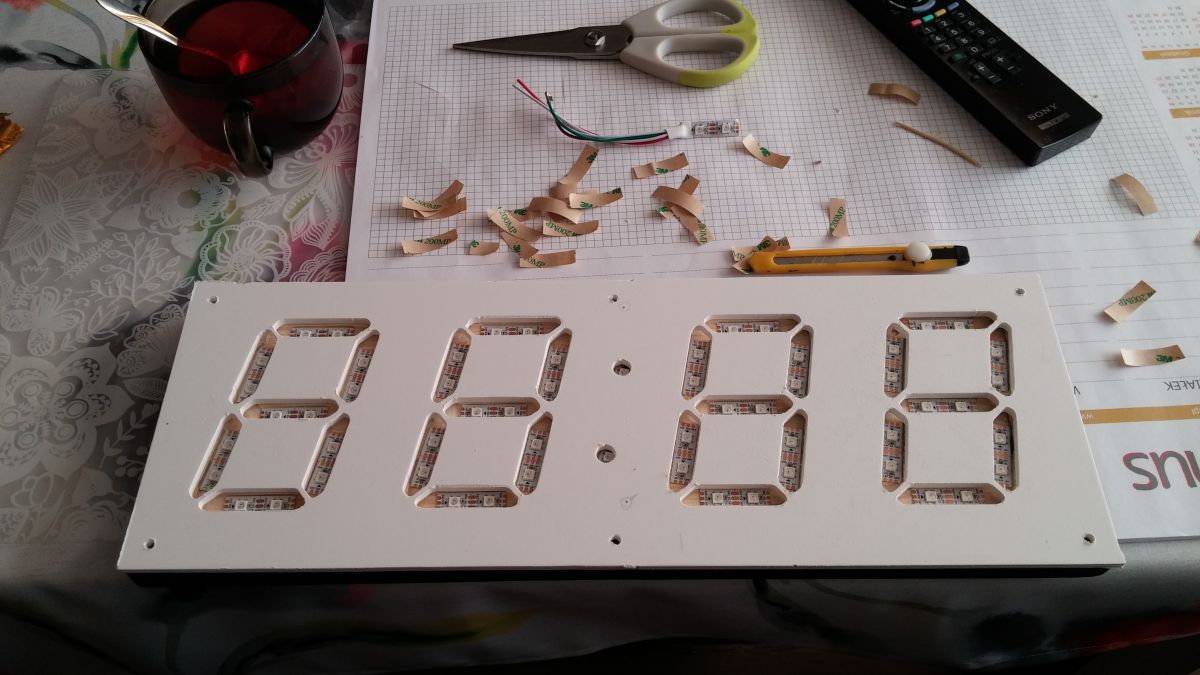

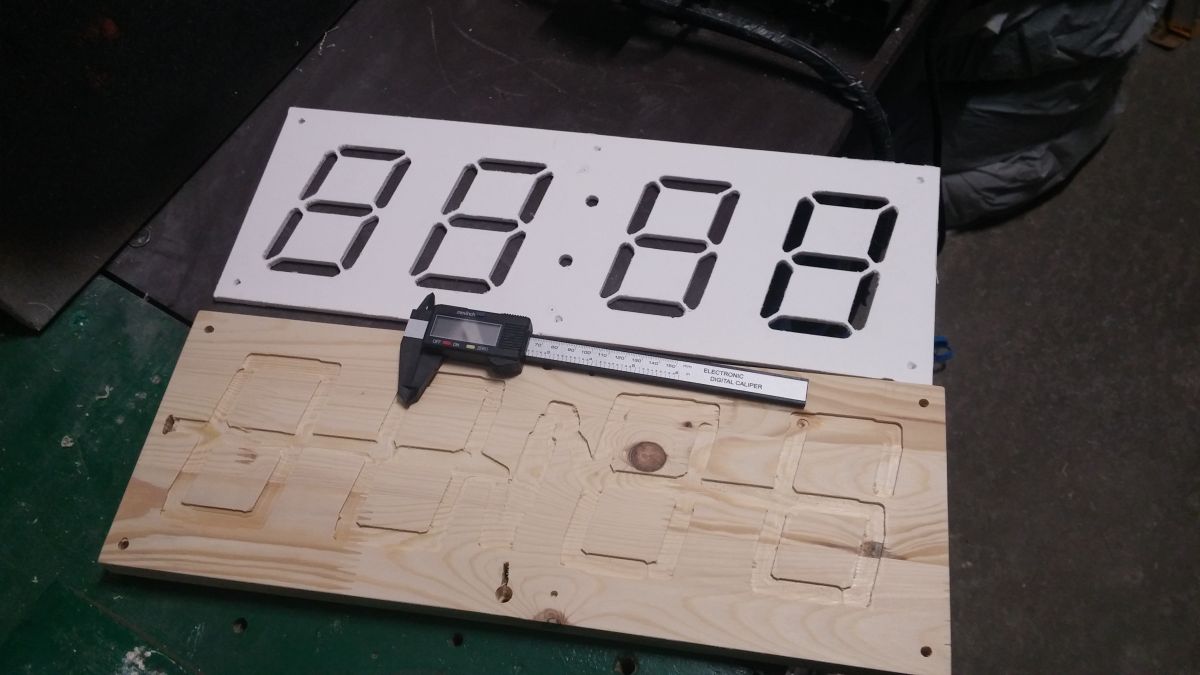

Następnie znów z pomocą przyszła CNC . Wyciąłem w PCV spienionym , otwory wszystkich segmentów wyświetlacza . Dwie płyty grubości 5mm i jedna płyta 1mm . Na końcu CNC wyciąłem na wymiar pleksi . Wszystko złożyłem w całość w kolejności : drewniana płyta wraz z paskami LED, dwie płyty PCV 5mm później użyłem filtra do rozpraszania światła ( papier śniadaniowy daje rade

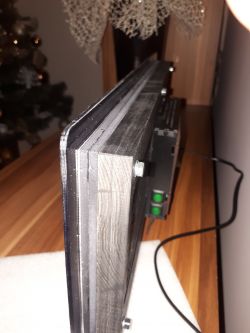

), następnie PCV 1mm pomalowany czarnym lakierem ,i na koniec pleksi przyciemniona folią do szyb samochodowych . Całość to skręciłem śrubami ozdobnymi . Na koniec frezarka pomogła wyciąć obudowę elektroniki oraz „nóżki'' i uchwyt do mocowania na ścianie.

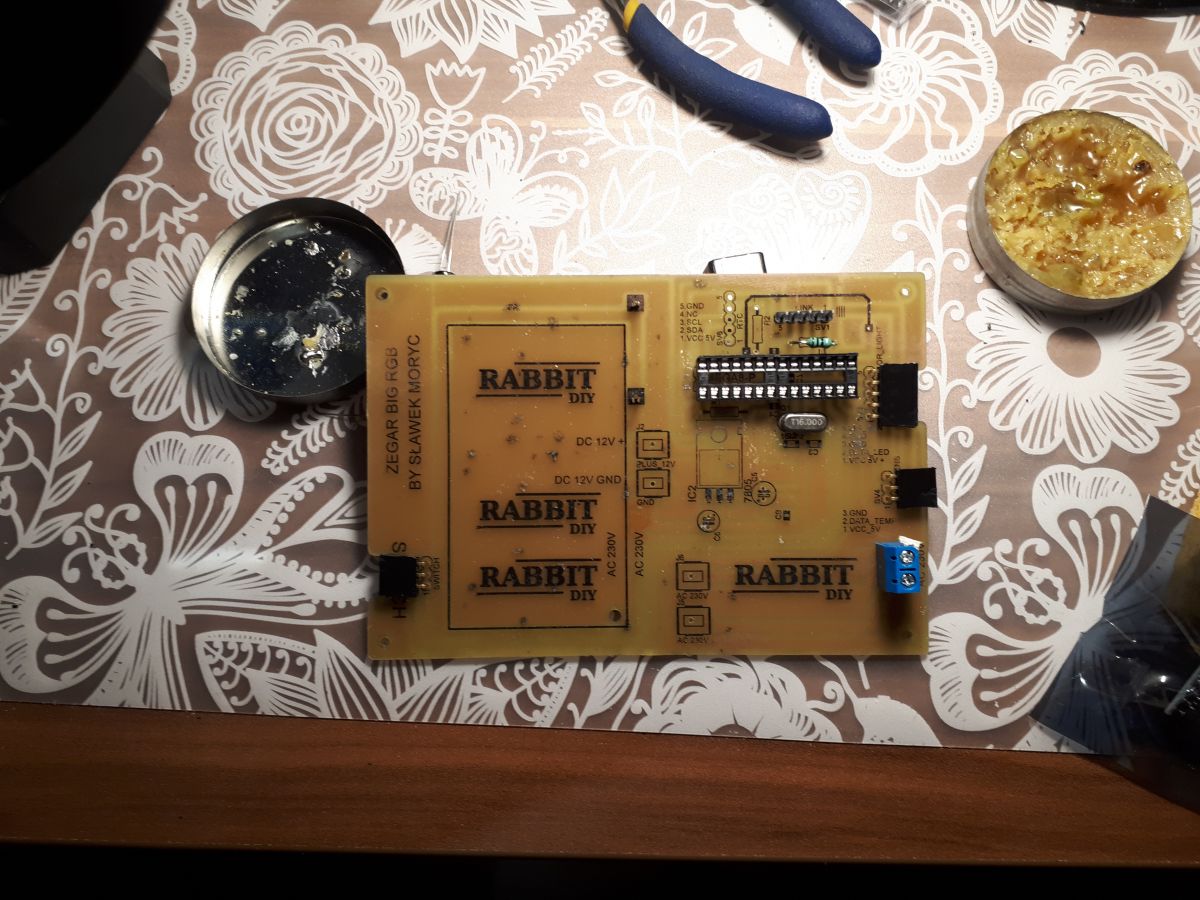

Teraz elektronika . PCB stworzone metodą (Laser + żelazko + B327 ) . Całością steruje Atmega8 taktowany 16Mhz kwarcem oraz RTC DS3231 , zasilany z zasilacza pochodzącego z recyklingu . Zasilacz jest zamontowany na płycie głównej co widać na zdjęciach .Układ posiada czujnik światła do regulacji jasności świecenia ,oraz wejście na cyfrowy czujnik temperatury DS1820 .
Dodałem też kilka niepotrzebnych wodotrysków takich jak :
możliwość ustawienia koloru wyświetlania zegara (10 kolorów plus Auto, czyli losowa zmiana koloru co sekundę )
Ustawianie koloru wyświetlania temperatury (10 kolorów plus Auto, czyli w zależności od temperatury od niebieskiego(zimno) do czerwonego(gorąco) )
Cztery różne efekty przejścia pomiędzy czasem a temperaturą .
Osiem ustawień dotyczących kropek między godziną a minutami
Osiem ustawień minimalnej jasności wyświetlacza w ciemności plus Dimmer-Off (maks jasność non stop)
Czas wyświetlania temperatury 1 do 9 s
Czas wyświetlania zegara od 5s-do 45s plus zegar przez cały czas bez termometru.
Jeśli ktoś chciał by wykonać ten zegar według tego projektu w załączniku wszystkie niezbędne pliki i opis. Poniżej film i zdjęcia.
Pozdrawiam
Założenie było takie żeby zrobić zegarek który będzie widoczny z każdego miejsca warsztatu w którym pracuje i tak się zaczęło .Wizualny projekt stworzony został w Fusion 360 . Elektronika w Eaglu , oprogramowanie w Bascomie.
Najpierw przy pomocy amatorskiej frezarki CNC (wkrótce podzielę się także tym projektem) , w drewnianej desce wyfrezowałem rowki w których umieściłem pocięte taśmy LED WS2812B, po dwa ledy każdy . Tzn na jeden segment wyświetlacza przypadają dwa ledy na taśmie . Następnie wszystkie pocięte kawałki zostały połączone ze sobą w szereg przy pomocy cienkich przewodów.
Następnie znów z pomocą przyszła CNC . Wyciąłem w PCV spienionym , otwory wszystkich segmentów wyświetlacza . Dwie płyty grubości 5mm i jedna płyta 1mm . Na końcu CNC wyciąłem na wymiar pleksi . Wszystko złożyłem w całość w kolejności : drewniana płyta wraz z paskami LED, dwie płyty PCV 5mm później użyłem filtra do rozpraszania światła ( papier śniadaniowy daje rade
), następnie PCV 1mm pomalowany czarnym lakierem ,i na koniec pleksi przyciemniona folią do szyb samochodowych . Całość to skręciłem śrubami ozdobnymi . Na koniec frezarka pomogła wyciąć obudowę elektroniki oraz „nóżki'' i uchwyt do mocowania na ścianie.
Teraz elektronika . PCB stworzone metodą (Laser + żelazko + B327 ) . Całością steruje Atmega8 taktowany 16Mhz kwarcem oraz RTC DS3231 , zasilany z zasilacza pochodzącego z recyklingu . Zasilacz jest zamontowany na płycie głównej co widać na zdjęciach .Układ posiada czujnik światła do regulacji jasności świecenia ,oraz wejście na cyfrowy czujnik temperatury DS1820 .
Dodałem też kilka niepotrzebnych wodotrysków takich jak :
możliwość ustawienia koloru wyświetlania zegara (10 kolorów plus Auto, czyli losowa zmiana koloru co sekundę )
Ustawianie koloru wyświetlania temperatury (10 kolorów plus Auto, czyli w zależności od temperatury od niebieskiego(zimno) do czerwonego(gorąco) )
Cztery różne efekty przejścia pomiędzy czasem a temperaturą .
Osiem ustawień dotyczących kropek między godziną a minutami
Osiem ustawień minimalnej jasności wyświetlacza w ciemności plus Dimmer-Off (maks jasność non stop)
Czas wyświetlania temperatury 1 do 9 s
Czas wyświetlania zegara od 5s-do 45s plus zegar przez cały czas bez termometru.
Jeśli ktoś chciał by wykonać ten zegar według tego projektu w załączniku wszystkie niezbędne pliki i opis. Poniżej film i zdjęcia.
Pozdrawiam
