Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie.

Hetii 12 Lut 2020 21:07 4863 19
  • Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie.

    Witam uprzejmie.

    Dziś prezentuje prosty rozdzielacz, który można zastosować w połączeniu z oprogramowaniem Tvheadend.

    Umożliwia ona zaplanowanie nagrywania z trzech MUX-ów jednocześnie, przy czym ilość nagrywanych programów może być jeszcze większa jeżeli planujemy nagrywanie np paru programów z danego MUXa.

    Pewnym wyzwaniem okazała się budowa części odpowiedzialnej za podział sygnału oraz zasilania wzmacniacza antenowego.

    W układzie zostały wykorzystane trzy tunery dvb-t pracujące na układach rtl2832 + r820t2:
    Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie.

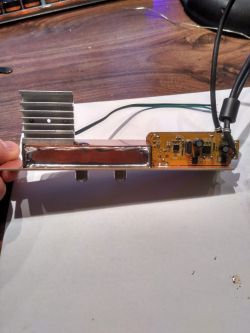

    Pierwotnie układ wykonałem jak poniżej, niestety okazało się, że pracujące układy na każdej z płytek wprowadzają dość silne zakłócenia w telewizji analogowej co objawiało się śnieżeniem kanałów.
    Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie.

    Dlatego też układ został całkowicie przebudowany.
    Tunery zostały odseparowane od gniazd antenowych oraz poprawiono ekranowanie.

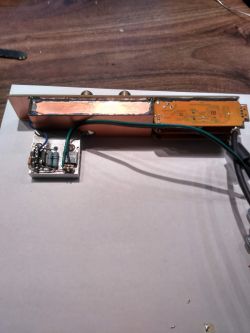

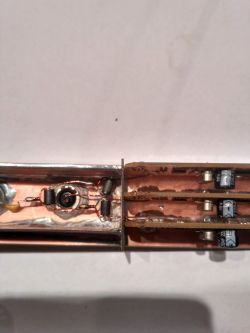

    Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie. Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie.
    Dodatkowo układ zasilania zewnętrznego wzmacniacza dorobił się źródła prądowego ustawionego na ok 110mA wedle tego opisu.

    Dzięki takiemu rozwiązaniu układ jest zabezpieczony, jeżeli nasz kabel antenowy zostanie zwarty lub ktoś pominie wzmacniacz i np podłączy dipol zamknięty.

    Sam podział sygnału polega na wykorzystaniu rdzeni z fabrycznych "tanich" rozgałęźników antenowych i przewodu w emalii, który należy przez nie przewlec jak na na załączonych fotografiach.
    Nie jest to zapewne sposób najlepszy i nie mamy gwarancji czy faktycznie mamy dopasowanie pod względem impedancji, ale szczerze mówiąc nie dotarłem do lepszego rozwiązania.

    Z plusów, prezentowane rozwiązanie zajmuje mało miejsca i póki co sygnał, który jest rozdzielony na 4 odbiorniki (3 tunery + TV) jest dostatecznie dobry i nie zauważyłem problemów ze sygnałem.

    Poniżej schemat całości:
    Komputerowy rozdzielacz DVB-T do nagrywania z 3 muxów jednocześnie.
