Podłączenie włącznika krzyżowego do instalacji schodowej

13 Lut 2020 12:55 168 8
  • Poziom 9  
    Witam, potrzebuję pomocy... Miałem zrobioną instalację na korytarzu, jednak były tam tylko dwa włączniki schodowe, co bardzo denerwowało, wszystko jest podłączone tak jak na tym schemacie:

    Podłączenie włącznika krzyżowego do instalacji schodowej

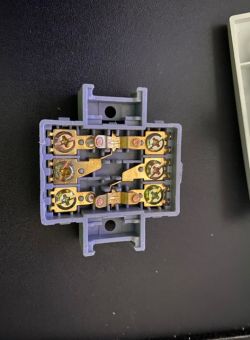

    Dziś dostałem włącznik krzyżowy, jednak jest on dla mnie bardzo dziwny, w środku wygląda tak:
    Podłączenie włącznika krzyżowego do instalacji schodowej

    Może mi ktoś rozrysować jak to podłączyć? Pozdrawiam i życzę miłego dnia :)
  • Poziom 9  
    kkas12 napisał:
    Bo to jest podwójny schodowy i po co go rozbebeszyłeś?
    Czyli sklep wysłał mi nie to, co powinien... Rozbebeszyłem bo jest rozkładany
  • Poziom 42  
    djnegative napisał:
    Rozbebeszyłem bo jest rozkładany
    Pewnie. Dla chcącego nic trudnego.
    Tylko ani sensu, ani żadnej potrzeby w tym nie ma.
    I już go najprawdopodobniej nie poskładasz.

    A co sklep wysłał i co zamówiłeś tego nie wiem.

    Idź do pierwszej lepszej hurtowni i kup co jest ci potrzebne.
  • Poziom 9  
    ^ToM^ napisał:
    djnegative napisał:

    Może mi ktoś rozrysować jak to podłączyć? Pozdrawiam i życzę miłego dnia :)


    Wygląda to na krzyżowy dwuobwodowy, zatem bardzo możliwe że schemat będzie taki:

    Da radę to jakoś podłączyć między dwoma włącznikami schodowymi?
  • Pomocny post
    Poziom 14  
    Dzień dobry,

    to może być łącznik krzyżowy pojedynczy.

    Proszę Autora tematu o informację - czy ten łącznik ma pojedynczy klawisz, czy podwójny?

    Jeżeli pojedynczy - znaczy to, że jest to łącznik krzyżowy.

    Jego podłączenie byłoby następujące pomiędzy dwa łączniki schodowe:
    - oba przewody od pierwszego łącznika schodowego dołączamy na środkowe zaciski. Jeden po jednej stronie, drugi po drugiej,
    - oba przewody od drugiego łącznika schodowego dołączamy na skrajne zaciski po jednej ze stron łącznika krzyżowego,
    - zaciski łącznika krzyżowego będące po przekątnych łączymy razem (robimy dwie dodatkowe zworki).

    Powinno działać. Jeżeli opis nie jest klarowny, wieczorem załączę rysunek.

    Z poważaniem
    Maxxc
  • Poziom 37  
    Maxxc napisał:
    Dzień dobry,
    to może być łącznik krzyżowy pojedynczy.


    To jest możliwe, ale autor nie przestawił jakiego dokładnie tego elementu, więc moja odpowiedź pozostała z pewną dozą niepewności.
  • Poziom 9  
    Maxxc napisał:
    Dzień dobry,

    to może być łącznik krzyżowy pojedynczy.

    Proszę Autora tematu o informację - czy ten łącznik ma pojedynczy klawisz, czy podwójny?

    Jeżeli pojedynczy - znaczy to, że jest to łącznik krzyżowy.

    Jego podłączenie byłoby następujące pomiędzy dwa łączniki schodowe:
    - oba przewody od pierwszego łącznika schodowego dołączamy na środkowe zaciski. Jeden po jednej stronie, drugi po drugiej,
    - oba przewody od drugiego łącznika schodowego dołączamy na skrajne zaciski po jednej ze stron łącznika krzyżowego,
    - zaciski łącznika krzyżowego będące po przekątnych łączymy razem (robimy dwie dodatkowe zworki).

    Powinno działać. Jeżeli opis nie jest klarowny, wieczorem załączę rysunek.

    Z poważaniem
    Maxxc


    Łącznik ma klawisz pojedyńczy i jest od spodu połączony dwoma przewodami na skos coś takiego:
    Podłączenie włącznika krzyżowego do instalacji schodowej

    PS. Miał Pan rację, podłączyłem według Pana wskazówek, działa. Dziękuję bardzo wszystkim i życzę miłego dnia.
