Prosta listwa pomiarowa na bazie modułu P06S-100

LA72 16 Feb 2020 22:44 6897 17
  • Prosta listwa pomiarowa na bazie modułu P06S-100

    Witam.

    Jakiś czas temu zamówiłem moduł pomiarowy P06S-100 opisywany na forum (Link).

    Przeleżał trochę w szafie do momentu, gdy zachciało mi się sprawdzić, ile faktycznie prądu i mocy pobiera zbudowana drukarka 3D.

    Całość zmontowałem w obudowie z kanału wentylacyjnego.

    Prosta listwa pomiarowa na bazie modułu P06S-100
    (Wycinane nożem do tapet, więc każdy może wykonać ją samemu)

    Do listwy wykorzystałem:
    - moduł P06S-100,
    - kanał wentylacyjny,
    - wyłącznik nadprądowy Legrand B6,
    - 2x gniazdko z uziemieniem,
    - 2x wyłącznik z podświetleniem, dwutorowy,
    - 2x listwa połączeniowa,
    - gniazdo zasilające komputerowe z cewkami i kondensatorami,
    - listwa do montażu bezpieczników, itd.

    Prosta listwa pomiarowa na bazie modułu P06S-100

    Całość połączyłem wg schematów (rysunki odręczne):
    Prosta listwa pomiarowa na bazie modułu P06S-100

    Połączenia wewnętrzne wykonałem przewodem, który pozostał mi po wykonaniu instalacji elektrycznej 2,5mm2.

    Na zakończenie pozostało mi wykonanie zaślepek pod gniazdo zasilania, zakończenie listwy i zaślepienie bezpiecznika 6A.
    Prosta listwa pomiarowa na bazie modułu P06S-100
    Prosta listwa pomiarowa na bazie modułu P06S-100
    Pliki wykonane w programie FreeCAD dostępne są na Thingiverse.

    Po zmontowaniu całości listwa wygląda jak poniżej:

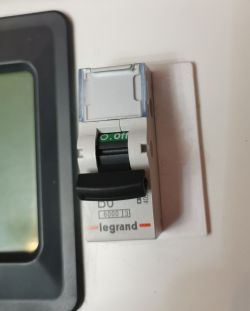

    Prosta listwa pomiarowa na bazie modułu P06S-100 Prosta listwa pomiarowa na bazie modułu P06S-100 Prosta listwa pomiarowa na bazie modułu P06S-100 Prosta listwa pomiarowa na bazie modułu P06S-100

    Koszty?
    Wg cen w lokalnym sklepie elektrycznym to ok. 100-150zł.

    W planach jest jeszcze gniazdo z żarówką do sprawdzania urządzeń.

    Jako, że projekt może być rozwojowy zachęcam do dyskusji i podrzucania pomysłów.

    Cool? Ranking DIY
    About Author
    LA72
    Level 41  
    Offline
    Has specialization in: komputery, dtp, dtv, programowanie, obróbka grafiki
    LA72 wrote 6150 posts with rating 1370, helped 601 times. Live in city Żagań. Been with us since 2002 year.
  • #3
    kj1
    Electrician specialist
    Fajny projekt :D
    Tylko jedna uwaga. Jeżeli jest to zasilone przez wtyczkę, to w Polsce nie jest określone z której strony w gniazdku jest faza.
    Możesz trafić, że jest odwrotnie niż założyłeś.
  • #4
    LA72
    Level 41  
    kj1 wrote:
    Fajny projekt :D
    Tylko jedna uwaga. Jeżeli jest to zasilone przez wtyczkę, to w Polsce nie jest określone z której strony w gniazdku jest faza.
    Możesz trafić, że jest odwrotnie niż założyłeś.


    U mnie gniazdka ustaliłem tak, by faza była z prawej strony.
  • #5
    kj1
    Electrician specialist
    LA72 wrote:
    U mnie gniazdka ustaliłem tak, by faza była z prawej strony.


    A nie masz gdzieś podwójnych?
  • #6
    LA72
    Level 41  
    kj1 wrote:
    LA72 wrote:
    U mnie gniazdka ustaliłem tak, by faza była z prawej strony.


    A nie masz gdzieś podwójnych?


    Mam. I górne mają odwrotnie. Wiem o tym.
  • #7
    Freddy
    Level 43  
    kj1 wrote:
    w Polsce nie jest określone z której strony w gniazdku jest faza
    Zgadza się, ale ... zgodnie z "Wytyczne - Pomiary w elektroenergetyce do 1kV (SEP i COSiW)"
    Prosta listwa pomiarowa na bazie modułu P06S-100
  • #8
    katakrowa
    Level 22  
    Bardzo fanie i skutecznie.
    Ja bym jeszcze dodał gwint na żarówkę i przełącznik umożliwiający pracę z żarówką w szeregu.
  • #9
    zadam1
    Level 12  
    W tym układzie nie ma znaczenia gdzie jest L i N
  • #10
    LA72
    Level 41  
    zadam1 wrote:
    W tym układzie nie ma znaczenia gdzie jest L i N


    Niestety ma to znaczenie dla miernika.
    Pomiar odbywa się kierunkowo, z L do N.
    W przeciwnym wypadku pojawiają się błędne odczyty lub ich brak.
  • #11
    pikarel
    Level 36  
    Schemat połączeń miernika z pierwszego postu nie zmierzy mocy, bo nie ma tam pomiaru prądu; L i N są połączone bezpośrednio z obciążeniem,
    jedynie ostatni rysunek ma nieczytelny fragment, który być może jest transformatorem pomiarowym, ale tak opisany nie jest.
  • #12
    LA72
    Level 41  
    pikarel wrote:
    Schemat połączeń miernika z pierwszego postu nie zmierzy mocy, bo nie ma tam pomiaru prądu; L i N są połączone bezpośrednio z obciążeniem.


    Usunąłem pierwszy schemat, by nie wprowadzał chaosu.
  • #13
    pikarel
    Level 36  
    LA72 wrote:
    Usunąłem pierwszy schemat, by nie wprowadzał chaosu.

    Pozostał schemat na zdjęciu z elementami składowymi.

    Poprawny schemat będzie pomocny dla tych, którzy w całości zechcą skopiować Twoją listwę, bo to przydatna rzecz.
  • #14
    kj1
    Electrician specialist
    Freddy wrote:
    Zgadza się, ale ... zgodnie z "Wytyczne - Pomiary w elektroenergetyce do 1kV (SEP i COSiW)"

    No właśnie .... Z której strony (względem PE) jest L w dolnym, a z której w górnym gniazdku w środkowej części obrazka?
    Ważne jest, że autor zdaje sobie z tego sprawę, I zamiana L i N nie powoduje zniszczenia miernika.
  • #15
    klamocik
    Level 32  
    LA72 wrote:
    kj1 wrote:
    Fajny projekt :D
    Tylko jedna uwaga. Jeżeli jest to zasilone przez wtyczkę, to w Polsce nie jest określone z której strony w gniazdku jest faza.
    Możesz trafić, że jest odwrotnie niż założyłeś.


    U mnie gniazdka ustaliłem tak, by faza była z prawej strony.
    według wszelkich danych to powinna być z lewej.patrz post 7.
  • #16
    pikarel
    Level 36  
    Urządzenia działa poprawnie i niezależnie od sposobu dołączenia do L i N.
    Dla pomiaru punkt odniesienia pozostaje ten sam i nie ma znaczenia.
    Napięcie zakłócenia w sieci zawsze odłoży się na rezystorze pomiarowym i dla układu pomiarowego zawsze ma taką samą wartość, niezależnie, czy jest na szynie L, czy N.

    W układach pomiarowych stosuje się wejściowe wzmacniacze różnicowe, które z napięcia 230 V są w stanie odseparować napięcie 1µV, czyli 230 000 000 razy mniejsze (oczywiście w odpowiedniej jego aplikacji).
  • #17
    WS38
    Level 13  
    Panowie, jestem nowicjuszem ale mam pytanie związane z tzw. żarówką serwisową wpinaną przy naprawach w miejsce bezpiecznika, lub przed bezpiecznikiem (np. przy naprawie zasilacza).
    Czy taka żarówka powinna być wpięta na przewodzie z fazą? Czy nie ma żadnej różnicy na którym przewodzie zostanie podłączona?
  • #18
    klamocik
    Level 32  
    WS38 wrote:
    Panowie, jestem nowicjuszem ale mam pytanie związane z tzw. żarówką serwisową wpinaną przy naprawach w miejsce bezpiecznika, lub przed bezpiecznikiem (np. przy naprawie zasilacza).
    Czy taka żarówka powinna być wpięta na przewodzie z fazą? Czy nie ma żadnej różnicy na którym przewodzie zostanie podłączona?
    Powinna ze względu na pomiary być na fazie bo nawet neonówką kupę rzeczy potrafi się wykryć, na przykład zasilacz pracujący, neonówka podłączona pod kolektor tranzystora bez dotykania tej tylnej części bardzo jasno świeci.
