dwukanałowy lampowy wzmacniacz gitarowy 50W

painlust 20 Feb 2020 14:22 3261 0
  • dwukanałowy lampowy wzmacniacz gitarowy 50W

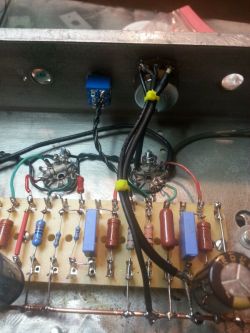

    Podjąłem się dokończenia projektu wzmacniacza jednego z użytkowników elektrody, któremu pomagałem przez neta poskładać wzmacniacz do kupy, ale czas i inne zajęcia tegoż użytkownika nie pozwalały mu dokończyć projektu. Punktem wyjścia było hybrydowe (lampowa końcówka i tranzystorowy preamp) combo 2x12" 100W manufakturowej produkcji z tematu https://www.elektroda.pl/rtvforum/viewtopic.php?p=18024914#18024914 . Ponieważ combo dawca było dwukanałowe to docelowy wzmacniacz full lampowy także musiał być dwukanałowy. Wybór padł na nieśmiertelne i zarazem klasyczne połączenie kanału przesterowanego z JCM800 (2xECC83) z kanałem czystym w stylu Fendera (1xECC83) z końcówką 50W na 2xEL34 i inwerterem na ECC81 (taki inwerter siedział w tym wzmacniaczu). Trafo wyjściowe posiadało niesymetryczne elektrycznie połówki uzwojenia pierwotnego, wiec uznałem je za uszkodzone szczególnie, że dwie lampy EL34 miały przebite cokoły. Postanowiliśmy wykorzystać jako wyjściowy radziecki zasilający TS250-2M (Rosjanie w czasach komuny z powodzeniem używali takich w swoich konstrukcjach) aby co tu nie mówić było tanio. Sam byłem ciekawy jak to zagra, a zagrało bardzo fajnie. Jedyne niedogodności to rozmiary transformatora (jest jak widać na zdjęciach wielki) oraz współpraca tylko z kolumną 8Ω lub dwoma równoległymi 16-kami. Klient kupił większość części i sporo tez zrobił. Co prawda ja rozlutowałem polutowane listwy lutownicze i polutowałem je po swojemu. W chassis niepotrzebne duże okrągłe otwory zaspawałem. Największy prostokątny musiałem zakryć łatą stalowa przykręcaną na śruby, bo zaspawanie go powodowało że z chassis zrobiło się śmigło, a ja jestem niestety początkującym spawaczem i nie potrafię ani ładnie spawać ani nie mam na ten temat nie tylko praktyki ale też nie znam teorii. Postanowiłem też poszpachlować te chassis i pomalować. I jedno i drugie wyszło mi fatalnie. Zimno było i chciałem jak najszybciej to zrobić, więc nie przyłożyłem się za co klienta musiałem przeprosić. Zmiany jakie wprowadziłem do projektu względem oryginalnych preampów to dodatkowy boost w drugim stopniu wzmacniającym JCM800 załączany przełącznikiem oraz okrojony korektor (brak potencjometru Middle) kanału Fendera. Ponieważ inwerter jest na ECC81 dałem mu typowe dla tej lampy rezystory anodowe (47k/51k zamiast typowo marshallowskich 82k/100k) co upodobniło go trochę do inwertera z Bassmana, choć cała reszta (USZ z regulatorem presence) jest typowo marshallowska. Jedna z lamp EL34 ze sprawnymi cokołami okazała się nadmiernie zużyta więc przełożyłem jej cokół na lampę z przebitym cokołem, która okazała się sprawna. Ustawienie kanałów na chassis jest odwrotne od typowego czyli kanał przesterowany jest pierwszy od wejść (hi i low) a czysty drugi. Układ przełączania (przełącznikiem oraz zewnętrznym footswitchem) pochodzi z Red Barona i wykonany jest na mikroprzekaźniku 5V. Ten sam układ przełącza diody LED sygnalizujące który kanał akurat jest włączony oraz wycisza kanał przesterowany w momencie gdy włączony jest kanał czysty. Zasilacz zbudowany jest na PCB zaprojektowanym przez kolegę slawekscorp z tego forum dla wzmacniaczy SLO, ale jest to PCB bardzo uniwersalne współpracujące z różnymi prostownikami i transformatorami. Klient sam je wykonał i dodał na nim regulatory biasu oddzielnie dla każdej z lamp mocy. Napięcie żarzenia (AC) trzeba było dostosować poprzez rezystory zbijające bo trafo zasilające pochodziło ze wzmacniacza 100W i okresu 220V w gniazdku. Odpalenie wzmacniacza nie odbyło się bezproblemowo. Ślepy już jestem to narobiłem trochę zimnych lutów, których tak łatwo potem nie moglem namierzyć. Było tez zwarcie na jednym z kabli ekranowanych przez co kilka dni szukałem przyczyny braku działania kanału czystego. Poniżej zdjęcia z różnych etapów przymiarek, budowy (nie posiadam zdjęcia finałowego z wsadzonymi lampami oraz zamontowanymi potencjometrami jednocześnie, a obudowę ma klient sobie zrobić sam) i filmiki z testów.

    dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W
    dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W dwukanałowy lampowy wzmacniacz gitarowy 50W

    https://youtu.be/r7qnIwqjcK0
    https://youtu.be/pIFIimolo9k
    https://youtu.be/nB5NZEMLdHM
    https://youtu.be/lEZ-wbMKKjk
