Modernizacja odkurzacza przemysłowego Starmix AS AR-1232

JaroooBDG 22 Feb 2020 21:59 2778 10
  • #1
    JaroooBDG
    Level 11  
    Dobry wieczór wszystkim,

    Zacznę może od początku i wyjaśnię dokładnie o co mi chodzi, chociaż może być to ciężkie...

    Mój kolega budowlaniec pomaga mi przy remoncie mieszkania i za pomoc chciałbym mu się w jakiś sposób zrewanżować.
    Posiada on odkurzacz przemysłowy Starmix AS AR-1232. Jest to bezworkowy odkurzacz wyposażony w elektromagnetyczne otrząsanie filtra wyzwalane ręcznie.
    Żeby skorzystać z tej funkcji trzeba wyłączyć odkurzacz i dopiero po tym można włączyć otrząsanie filtra.
    Przy szlifowaniu gładzi żyrafą z podłączonym odkurzaczem co chwilę trzeba przerywać pracę, żeby oczyścić filtr.
    Chciałem przerobić odkurzacz na automat, który jednocześnie będzie odkurzał i cyklicznie załączał otrząsacz nie przerywając pracy odkurzacza.
    W tym celu zakupiłem timer czasowy - kit do samodzielnego montażu AR150, który co określony czas załączy obwód otrząsacza na określony czas.
    Czyli: włączam odkurzacz, co np. minutę załącza się otrząsanie filtra na 10 sekund i tak w kółko.

    W zewnątrz panel odkurzacza wygląda tak:
    Modernizacja odkurzacza przemysłowego Starmix AS AR-1232
    Przycisk po lewej to przycisk chwilowy służący do otrząsania filtra, przycisk po prawej służy do włączenia odkurzacza. Przełączenie go do góry włącza od razu odkurzacz, natomiast przełączenie na dół powoduje uruchomienie odkurzacza automatycznie po uruchomieniu np. szlifierki podłączonej do gniazda przy odkurzaczu.



    Cały czas ogarniacie o czym piszę? :sm9:

    Zajrzyjmy do wnętrza odkurzacza, na początek rzut na przełączniki:
    Modernizacja odkurzacza przemysłowego Starmix AS AR-1232

    Przycisk od otrząsacza znajduję się teraz po prawej stronie.
    W normalnej pozycji zwarty jest pin środkowy i dolny.
    Na środkowym przewodzie jest zasilanie do silnika odkurzacza, gdzie silnik jest podłączony do dolnego pinu.
    Po przyciśnięciu przycisku zwiera on pin góry (od otrząsacza) ze środkowym, rozłączając środkowy z dolnym.
    Próbowałem zewrzeć po prostu wszystkie przewody razem - silnik działa, ale otrząsacz nie działa, tylko nieprzyjemnie buczy.
    Zmierzyłem napięcie jakie idzie na otrząsacz - 130V.

    Moje pytanie jest następujące: może ktoś posiada jakiś schemat lub wie w jaki sposób mogę pominąć ten włącznik i skąd wziąć zasilanie na otrząsacz?
    Przycisk otrząsacza może być już nieaktywny, ponieważ zostanie podłączony pod timer, ale przewód środkowy z dolnym muszą pozostać połączone, bo bez tego nie działa silnik odkurzacza.
    Drugi przewód zasilający otrząsacz wychodzi z płytki, jest koloru brązowego i jest podłączony przy diodzie prostowniczej.

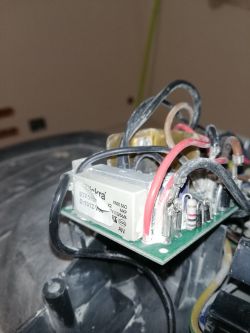

    Wrzucę teraz kilka fotek wnętrza odkurzacza:
    Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232 Modernizacja odkurzacza przemysłowego Starmix AS AR-1232
  • #2
    kot mirmur
    Level 33  
    Nie wiem czy dobrze zrozumiałem> funkcje czyszczenia można uruchomić tylko przy wyłączonym silniku?
  • #3
    JaroooBDG
    Level 11  
    Dokładnie tak
  • Helpful post
    #4
    gimak
    Level 40  
    JaroooBDG wrote:
    Chciałem przerobić odkurzacz na automat, który jednocześnie będzie odkurzał i cyklicznie załączał otrząsacz nie przerywając pracy odkurzacza.

    To se ne da, albo inaczej, to nie ma najmniejszego sensu.
    JaroooBDG wrote:
    Jest to bezworkowy odkurzacz wyposażony w elektromagnetyczne otrząsanie filtra wyzwalane ręcznie.
    Żeby skorzystać z tej funkcji trzeba wyłączyć odkurzacz i dopiero po tym można włączyć otrząsanie filtra.

    I to ma sens, bo przy pracującym silniku odkurzacza, nie dojdzie do oczyszczenia filtra
    Podciśnienie wytwarzane przez pracujący silnik nie pozwoli na opadnięcie osadu z filtra.
    Można się pokusić o zautomatyzowanie tych dwóch czynności: wyłączenie silnika odkurzacza co jakiś czas, odczekanie do jego zatrzymania, włączenie na stosowną chwilę oczyszczacza i ponowne włączenie silnika odkurzacza. Można by to zrobić trochę inaczej, ale nie wiem czy to jest możliwe bez zrobienia z odkurzacza potworka. A mianowicie, żeby co chwilę nie wyłączać silnika odkurzacza na czas oczyszczania filtra, automatycznie odłączać ssanie z filtra, żeby przez filtr w tym czasie nie było przepływu powietrza. Wentylator odkurzacza ssałby powietrze bezpośrednio z otoczenia lub przez jakiś inny mały filtr.
  • Helpful post
    #5
    jdubowski
    Tube devices specialist
    JaroooBDG wrote:
    hciałem przerobić odkurzacz na automat, który jednocześnie będzie odkurzał i cyklicznie załączał otrząsacz nie przerywając pracy odkurzacza.


    Błąd w pomyśle - otrząsacz nie zadziała skutecznie gdy będzie załączony silnik odkurzacza, bo podciśnienie skutecznie trzyma placek pyłu na miejscu.

    JaroooBDG wrote:
    Próbowałem zewrzeć po prostu wszystkie przewody razem - silnik działa, ale otrząsacz nie działa, tylko nieprzyjemnie buczy.


    A no właśnie.

    Tu trzeba zastąpić przełacznik przekaźnikiem ze stykami przełącznymi (porzadnym, sinik swoje bierze przy rozruchu) a tym przełącznikiem sterować przy pomocy układu opartego o przykładowo timer 555.
  • #6
    JaroooBDG
    Level 11  
    Dziękuję za odpowiedzi, macie rację.
    W moim zamyśle nie ma to najmniejszego sensu.

    Timer AR150, który chciałem zamontować do odkurzacza posiada przekaźnik z wyprowadzeniami NO i NC, więc przepnę się z przełącznika od otrząsacza do mojego układu.
    Urządzenie będzie co jakiś czas wyłączało silnik odkurzacza, załączając otrząsacz.

    Bardzo dziękuję wszystkim za pomoc :)
  • Helpful post
    #7
    klamocik
    Level 31  
    W filtrach przemysłowych jet jeszcze jedna funkcja która nazywa się uspokojeniem czyli po wyłączeniu musi być czas na wyrównanie ciśnień i opadnięcie samoistne tego co jest dopiero po tym ma zadziałać pomoc.
  • #8
    JaroooBDG
    Level 11  
    Faktycznie, zanim silnik nie zatrzyma się całkowicie to otrząsacz nie działa prawidłowo.
    Jednak gdy załączałbym otrząsacz przed całkowitym zatrzymaniem silnika to miałoby jakiś negatywny wpływ na sam otrząsacz? Mógłby ulec uszkodzeniu/spaleniu?
  • Helpful post
    #9
    Wawrzyniec
    Level 37  
    Nie, ale trochę kurzu może wtedy przelecieć przez filtr.
  • #10
    klamocik
    Level 31  
    Wcześniej mogłem też dopisać takie uspokojenie powinno wystąpić po strzepywaniu bo ten jeszcze wiszący kurz po włączeniu z powrotem osiądzie na filtrze więc strzepanie się nie powiedzie.
  • #11
    anet870
    Level 26  
    Zorientuj się jak działa system Ipulse w Starmixie gdyż tam on czyści filtr podczas pracy.
