S7-300 jak odczytać zmienne lokalne

Cześć w jaki sposób mogę znaleźć zmienną lokalną użytą w FB

Mam FB100 w nim jest zmienna #STATUSY.TL_KLEJENIE. Skąd ma wiedzieć gdzie dalej status tej zmiennej jest używany.

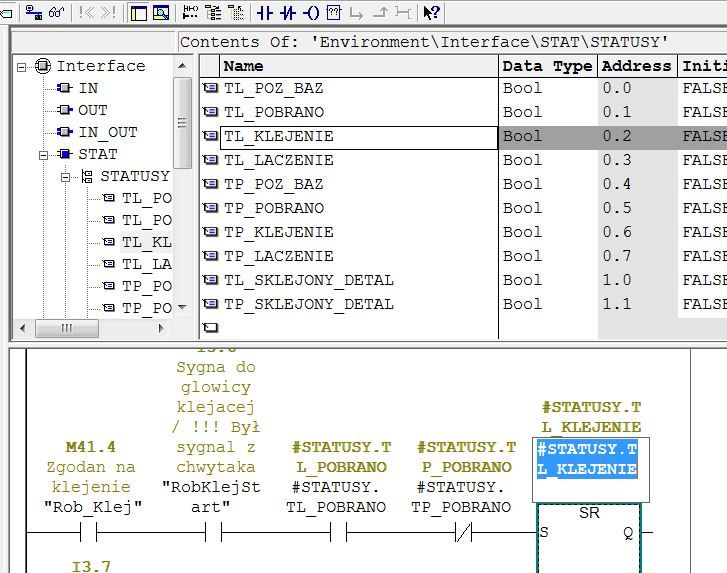

Normalnie w TIA szukam gdzie jest użyty FB100 i widząc cały blok sprawdzam jakie jest podpięte wyjście do #STATUSY.TL_KLEJENIE. Natomiast w S7-300 Bloczek wygląda tak że jest tylko jedno wejście i jedno wyjście , a w środku wygląda tak :

Zmienna o którą pytasz jest zadeklarowana w grupie STAT?

Tak jak na zdjeciu

No tak, rano jest
Szukasz tej zmiennej w obrębie funkcji czy całego programu?

Micek64 wrote:

No tak, rano jest
Szukasz tej zmiennej w obrębie funkcji czy całego programu?

Szukam co jest podpięte pod zmienną "#STATUSY.TL_KLEJENIE" i gdzie to dalej idzie z FB100

Sprawdź w DB który jest podpięty przy wywołaniu FB100.

Pozdrawiam

W Manager'ze options i referance data i Filter..., tam filtruj tylko szukanie bloków FB, wpisz swój i będziesz wiedział z jakim blokiem DB jest skojarzony (chyba że już to wiesz). Jak znasz DB to ta sama procedura do konkretnej zmiennej.

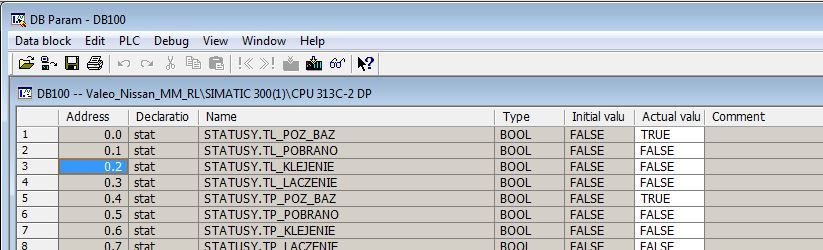

Dzięki temu ze podobna jest nazwa to znalazłem DB


Jednak nic mi to nie rozwiązało

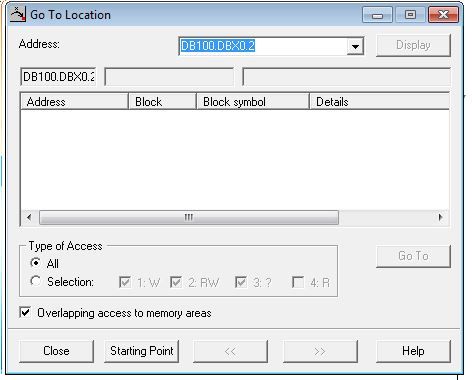

Sprawdź w reference data filtr DB i znajdź DB100.DBX0.2 gdzie jest używany.

Właśnie tak robiłem 😊)))) dlatego pytam, bo nic nie znajduje .

Sprawdź czy robisz reference data dla całego programu czy tylko dla danego FB.

Jak to sprawdzić

Również możne być użyte jako db100.dbb0 , db100.dbw0, db100.dbd0 , bądź jeśli jest to jako struktura.

Szukam na pewno w całym projekcie, bo jak wpisze np. I5.6 , to znajduje go w kilku blokach .

W cross-reference zaznacz opcję DBs i wpisz 100 i pokaż zrzut ekrenu.

Zmienna lokalna używana tylko w tym bloku. W obrębie bloku szukamy klasycznie ctrl + F

zembol wrote:

Zmienna lokalna używana tylko w tym bloku. W obrębie bloku szukamy klasycznie ctrl + F

wiem o tym

Pytanie jest czym dalej steruje ta zmienna bo jest to zmienna wyjściowa

Dodano po 32 [minuty]:

Chodzi o to, że wewnątrz bloku jest zmienna lokalna,
pokarze inny przykłada

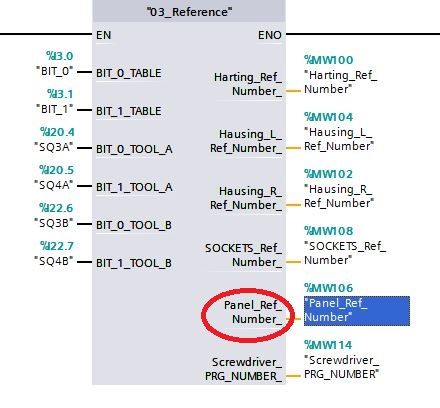

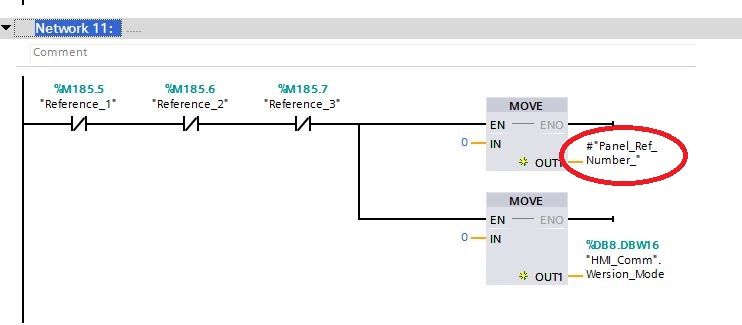

#PANEL REF NUMBER - zmienna lokalna w bloku FB100




Ale zmienna ta, steruje sygnałem na zewnątrz bloku FB100 zapisując dane do MW106



to jest przykład z TIA , tam to jest łatwo sprawdzić o to samo mi chodzi w s7-300. Jak wyświetlić blok FB100 żeby zobaczyć że zmienna lokalna jest podpięta pod MW106

Tutaj nie widzę różnicy między TIA i S7-300.
Funkcja musi gdzieś być wywoływana (CALL FB100,DB100), żeby mogła spełnić swoje zadanie. Możesz sprawdzić też w ten sposób: tworzysz nowy network, wciągasz tą funkcję z lewej strony do networka (lub w przypadku AWL - wpisujesz CALL FB100,DB100). W ten sposób otrzymasz obrazek jak w twoim przykładzie.
Powtarzam:
Funkcja musi gdzieś być wywoływana, żeby mogła spełnić swoje zadanie.
Jaki masz wynik szukania "FB100" ?

tak jest wywoływana w OB1

czyli CALL FB100

robiłem już tak jak napisałeś, że przeciągałem FB100 do pustego network ale jak już wcześniej pisałem, pojawia się tylko blok

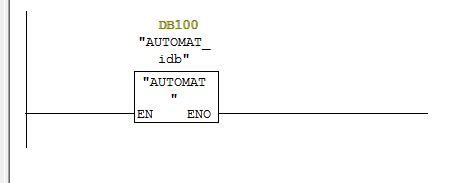

Wygląda to tak


Dodano po 3 [minuty]:

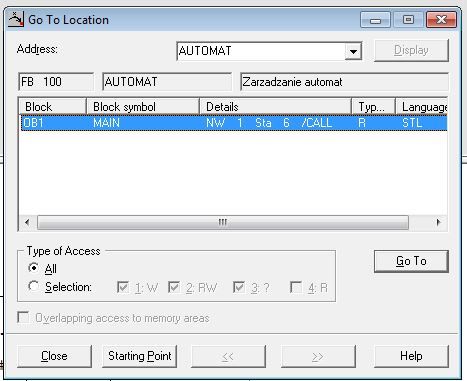

Wynik wyszukiwania FB100 jest taki:



ale tam jest tylko wywołanie bloku, co już pokazałem wcześniej.

Wyniki wyszukiwania w cross reference data dla DB100

ryba8383 wrote:

Wyniki wyszukiwania w cross reference data dla DB100

Taki sam, OB1

Twoj blok niema zdefiniowanych w interfejsie żadnych zmiennych typu IN, OUT i INOUT (widać na pierwszym obrazku, nie plusów mogłeś rozwinąć tylko zmienne STAT) pow wywołaniu bloku w OB1 nie widać żadnych "nózek" IN OUT tylko EN i ENO. Przykłd z TIA to nie to samo.
Niestety ciężko ocenić co miał autor programu na myśli, trzeba przeanalizować cały program. I jeśli jesteś pewien ze te zmienne sa wykorzystane dalej to do do głowy przychodzi mi np taki przykład:
https://support.industry.siemens.com/tf/ww/en/posts/any-pointer-to-db-indirect-addressing-db/158975?page=0&pageSize=10
