Postanowiłem powrócić do tematu i zmodyfikować stary projekt w oparciu o nowe głośnik, tak wygląda gotowa para kolumn:
Użyto głośników: Tonsil GDN 13/40/2 - 8 ohm + STX T.10.200.8.PCX
Edycja 12-09-2020
W stosunku do pierwszego pomysłu postanowiłem poprawić czułość zestawu, gdyż grał on nieco zbyt cicho z powodu niskiej jakości cewki tłumiącej GDN (1ohm). Uwzględniłem też uwagę dotyczącą poprawy odtwarzania basu zmniejszając rezystancje cewki tłumiącej GDN do 0.35ohm (cewka rdzeniowa) oraz tłumienie GDN'a (zmiana cewki z 1.5mH do 1.8mH). Odpowiednio dokonałem zmian w filtracji tweetera, który związku ze zmianą tłumienia dla GDN'a musiał przejąć nieco więcej pracy na swoje barki. Dodatkowo użyłem nowych, świeżo zakupionych PCXów, które jak się okazuje, grają około 2-3db głośniej (i ogólnie lepiej) niż moje stare egzemplarze użyte w pierwszym podejściu do tego tematu. Zmiana ta jest o tyle warta uwagi, że teraz można próbować skopiować sobie ten projekt bazując na aktualnie sprzedawanych głośnikach przez Tonsil i STX. Czemu jednak mierzone charakterystyki polskich głośników potrafią się znacząco różnić zależnie od partii, tego nie potrafię wyjaśnić.
Powracając do oryginalnego opisu:
Obudowa dla tego GDN'a powinna być nieco większa ale mnie zależało na małych gabarytach kosztem zejścia czy obciążalności (zastosowanie cewki rdzeniowej o niskiej R ratuje projekt przez pogorszeniem wypadkowej dobroci głośnika a zatem konieczności zastosowania jeszcze większej obudowy). Generalnie głośniki mają być przeznaczone do muzyki, w której duże znaczenie mają wokale, trąbki, klarnety, fortepian itp a nie bas. I pod tym kątem była również ustawiana zwrotnica.
Schemat obudowy oraz informacje o kanale basreflex można znaleźć tu:

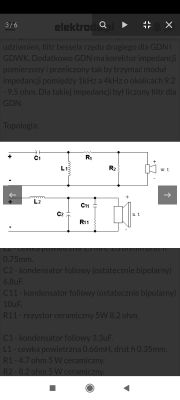

Zwrotnica schemat:
Uwagi do elementów:
Teraz tak, zaczynając od filtru dla GDN'a: cewka 1.8mH rdzeniowa o rezystancji nie większej 0,36ohm kondensator 3.3uF foliowy na 100V od STX. Kondensator w gałęzi RC, 3.9uF, bipolarny od STX. Kondensator 0.33uF foliowy od STX.
Filtr GDWK, cewka 0.22mH około 1ohm nawinięta drutem fi 0.35mm, na szpulkę od nici do maszyn do szycia (tą małą).
Kondensator 8.2uF i 10uF to kondensatory MIFLEX na 250V ale myślę, że można użyć STX na 400V również foliowych. Kondensator 2.2uF w gałęzi RLC bocznikującej GDWK to bipolar od STX. Cewka 0.08mH drut fi 0.35mm na szpulce od nici.
Wszystkie rezystory ceramiczne 5W.
Bipolarnych kondensatorów użyłem gdzie się dało aby było choć trochę taniej.
Połączenie głośników zgodne.
Symulacja:
Pomiary:
W przeciwieństwie do poprzedniego opisu nie będę się tutaj rozwodził. Widać, że charakterystyka siedzi w marginesie 6db co jest wystarczające dla tak taniej i podstawowej konstrukcji. Głośniki grają w fazie w zakresie częstotliwości na które pracują wspólnie.
SPL nie opada już też tak mocno poniżej 1KHz.
Impedancja: idealne 8 ohm. Pójdą ze wszystkim bezpiecznie. Jeśli chodzi o BR to jest nastrojony nieco za nisko, specjalnie by nie dudniły średnim basem ale widać, że GDN nie jest za bardzo odciążony więc należy uważać z bardzo forsownym graniem.
Jak to gra?
Ładne równe pasmo z lekko zaznaczoną ale nie przesadną dominacją średnicy nad basem, ten ostatni jest, gra co trzeba ale nie są to kolumny, które potrafią zbudować ścianę dźwięku. Za to wokale, instrumenty dęte, fortepian jeśli nie jest zbyt masywny brzmią naprawdę fajnie i barwnie, wychodzą do przodu. Szczegółowość wysokich jest ok, ale pasmo powyżej 10kHz już nie traci informacji tak jak to było ze starymi egzemplarzami PCXów.
Głośniki są tez całkiem niezłe jeśli chodzi o impuls, potrafią wywołać gwałtowny skok ciśnienia, np w przypadku dobrze nagranego werbla itp.
Po wymianie tweeterów i zmianie cewki na 1.8 zniknęła też specyficzna barwa dolnej średnicy, typowa dla polipropylenu.
W sumie muszę przyznać, że mod mocno poprawił możliwości tej konstrukcji, wymiana tweeterów na teoretycznie ten sam model ale nowsze egzemplarze mocno zmieniła wrażenie dźwiękowe. Zakup cewki rdzeniowej poprawił dotwarzanie dołu i uczynił komuny bardziej uniwersalnymi.
Aktualnie grają z bardzo tanim amplitunerem AV Panasonic SA-HE75 i muszę przyznać, że cały komplet radzi sobie bardzo fajnie jak na sprzęt do "casual listening" (ten amplituner ma tendencje do konturowania dźwięku).
Użyto głośników: Tonsil GDN 13/40/2 - 8 ohm + STX T.10.200.8.PCX
Edycja 12-09-2020
W stosunku do pierwszego pomysłu postanowiłem poprawić czułość zestawu, gdyż grał on nieco zbyt cicho z powodu niskiej jakości cewki tłumiącej GDN (1ohm). Uwzględniłem też uwagę dotyczącą poprawy odtwarzania basu zmniejszając rezystancje cewki tłumiącej GDN do 0.35ohm (cewka rdzeniowa) oraz tłumienie GDN'a (zmiana cewki z 1.5mH do 1.8mH). Odpowiednio dokonałem zmian w filtracji tweetera, który związku ze zmianą tłumienia dla GDN'a musiał przejąć nieco więcej pracy na swoje barki. Dodatkowo użyłem nowych, świeżo zakupionych PCXów, które jak się okazuje, grają około 2-3db głośniej (i ogólnie lepiej) niż moje stare egzemplarze użyte w pierwszym podejściu do tego tematu. Zmiana ta jest o tyle warta uwagi, że teraz można próbować skopiować sobie ten projekt bazując na aktualnie sprzedawanych głośnikach przez Tonsil i STX. Czemu jednak mierzone charakterystyki polskich głośników potrafią się znacząco różnić zależnie od partii, tego nie potrafię wyjaśnić.
Powracając do oryginalnego opisu:
Obudowa dla tego GDN'a powinna być nieco większa ale mnie zależało na małych gabarytach kosztem zejścia czy obciążalności (zastosowanie cewki rdzeniowej o niskiej R ratuje projekt przez pogorszeniem wypadkowej dobroci głośnika a zatem konieczności zastosowania jeszcze większej obudowy). Generalnie głośniki mają być przeznaczone do muzyki, w której duże znaczenie mają wokale, trąbki, klarnety, fortepian itp a nie bas. I pod tym kątem była również ustawiana zwrotnica.
Schemat obudowy oraz informacje o kanale basreflex można znaleźć tu:
Zwrotnica schemat:
Uwagi do elementów:
Teraz tak, zaczynając od filtru dla GDN'a: cewka 1.8mH rdzeniowa o rezystancji nie większej 0,36ohm kondensator 3.3uF foliowy na 100V od STX. Kondensator w gałęzi RC, 3.9uF, bipolarny od STX. Kondensator 0.33uF foliowy od STX.
Filtr GDWK, cewka 0.22mH około 1ohm nawinięta drutem fi 0.35mm, na szpulkę od nici do maszyn do szycia (tą małą).
Kondensator 8.2uF i 10uF to kondensatory MIFLEX na 250V ale myślę, że można użyć STX na 400V również foliowych. Kondensator 2.2uF w gałęzi RLC bocznikującej GDWK to bipolar od STX. Cewka 0.08mH drut fi 0.35mm na szpulce od nici.
Wszystkie rezystory ceramiczne 5W.
Bipolarnych kondensatorów użyłem gdzie się dało aby było choć trochę taniej.
Połączenie głośników zgodne.
Symulacja:
Pomiary:
W przeciwieństwie do poprzedniego opisu nie będę się tutaj rozwodził. Widać, że charakterystyka siedzi w marginesie 6db co jest wystarczające dla tak taniej i podstawowej konstrukcji. Głośniki grają w fazie w zakresie częstotliwości na które pracują wspólnie.
SPL nie opada już też tak mocno poniżej 1KHz.
Impedancja: idealne 8 ohm. Pójdą ze wszystkim bezpiecznie. Jeśli chodzi o BR to jest nastrojony nieco za nisko, specjalnie by nie dudniły średnim basem ale widać, że GDN nie jest za bardzo odciążony więc należy uważać z bardzo forsownym graniem.
Jak to gra?
Ładne równe pasmo z lekko zaznaczoną ale nie przesadną dominacją średnicy nad basem, ten ostatni jest, gra co trzeba ale nie są to kolumny, które potrafią zbudować ścianę dźwięku. Za to wokale, instrumenty dęte, fortepian jeśli nie jest zbyt masywny brzmią naprawdę fajnie i barwnie, wychodzą do przodu. Szczegółowość wysokich jest ok, ale pasmo powyżej 10kHz już nie traci informacji tak jak to było ze starymi egzemplarzami PCXów.
Głośniki są tez całkiem niezłe jeśli chodzi o impuls, potrafią wywołać gwałtowny skok ciśnienia, np w przypadku dobrze nagranego werbla itp.
Po wymianie tweeterów i zmianie cewki na 1.8 zniknęła też specyficzna barwa dolnej średnicy, typowa dla polipropylenu.
W sumie muszę przyznać, że mod mocno poprawił możliwości tej konstrukcji, wymiana tweeterów na teoretycznie ten sam model ale nowsze egzemplarze mocno zmieniła wrażenie dźwiękowe. Zakup cewki rdzeniowej poprawił dotwarzanie dołu i uczynił komuny bardziej uniwersalnymi.
Aktualnie grają z bardzo tanim amplitunerem AV Panasonic SA-HE75 i muszę przyznać, że cały komplet radzi sobie bardzo fajnie jak na sprzęt do "casual listening" (ten amplituner ma tendencje do konturowania dźwięku).
