Parrot CK3100 - Pali bezpiecznik, spalone diody

14 Mar 2020 20:16 210 7
  • Poziom 10  
    Witam,

    Proszę o pomoc w identyfikacji elementów oraz w doborze popularnych zamienników.

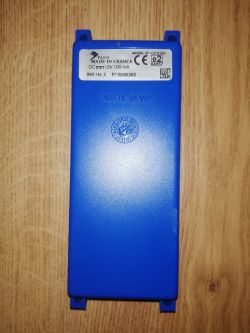

    Parrot CK3100 pali bezpiecznik, po rozebraniu spalone 2 diody:

    1. GEM 65A obudowa SMC (DO-214AB) - co to za dioda oraz jakie parametry ?

    2. Spalony, coś udało się odczytać: ST S21 <615 obudowa SMA (DO-214AC) - ktoś potwierdzi czy aby napewno to dioda S21, chyba Schottkiego 100V 2A, jakieś zamienniki ?

    Parrot CK3100 - Pali bezpiecznik, spalone diody Parrot CK3100 - Pali bezpiecznik, spalone diody Parrot CK3100 - Pali bezpiecznik, spalone diody Parrot CK3100 - Pali bezpiecznik, spalone diody Parrot CK3100 - Pali bezpiecznik, spalone diody Parrot CK3100 - Pali bezpiecznik, spalone diody
  • TermopastyTermopasty
  • Poziom 18  
    Pierwsza dioda ( GEM 65A ) nie wygląda na uszkodzoną. Pomiar bez odlutowania może nie być poprawny.
    Jest to dioda 100V/5A, która pełni rolę zabezpieczenia układu przed uszkodzeniem, przy niewłaściwym (odwrotnym) podłączeniu biegunów głównego zasilania urządzenia.
    Wykazywane na niej zwarcie (gdy wlutowana) może być spowodowane zwarciem w innym elemencie zasilanym bezpośrednio.
    W tym przypadku może to być zwarcie w wykonawczym układzie scalonym, który (niewyraźny na 3-im zdjęciu) wygląda na uszkodzony.
    Druga (zdj. 6) to faktycznie dioda Schottkiego 20-100V / 2A (por. HSB2100)
  • TermopastyTermopasty
  • Poziom 10  
    "justka80" diody oczywiście są odlutowane, na zdjęciu nie widać ale (GEM 65A) jest pęknięta i zwarta, układy wyglądają ok.
    Dioda 100V/5A mam rozumieć że też Schottkiego ?
  • Poziom 18  
    GEM 65A, to zwykła szybka dioda ( nie Schottky).
  • Poziom 10  
    Ze względu na obecną sytuację w Polsce większość lokalnych sklepów jest zamknięta,
    nie udało mi się dostać identycznych zamienników.

    Czy za diodę GEM 65A zwykła szybka 100V 5A (nie Shottkiego) można zastosować diodę Schottkiego SS56 60V 5A ?
    oraz
    za diodę Shottkiego S21 100V 2A zamontować diodę Schottkiego SS24 40V 2A ?
  • Poziom 18  
    Spokojnie. Przy napięciu roboczym 12V wystarczy dioda 40V, ale ponieważ poprzednia uległa spaleniu, to można by zastosować diodę 40 do 100V 3A np. SK26 lub SS36 (60V 3A)
  • Poziom 10  
    Parrot został uszkodzony gdy samochód był w serwisie, przypuszczam że spawali uchwyt tłumika bez odpiętego akumulatora.

    Sprawa z diodą S21 jest jasna a co z tą GEM 65A mogę wlutować Schottkiego SS56 ?
  • Poziom 18  
    60V 5A w zupełności wystarczy. Schottky też może być.
