Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk

16 Mar 2020 20:15 237 7
  • Poziom 10  
    Dzień dobry,
    Kolega poprosił o pomoc w naprawie starego wzmacniacza z 80 lat, problem > zniekształca dźwięk.

    Przy niskim ustawieniu głośności oby dwa kanały działają słychać efekt stereo lecz lekko zniekształca.
    Po zwiększeniu głośności wzmacniacz ,,dławi się'' odcinając na chwilę całkowicie dźwięk a przekaźnik zabezpieczenia rozłącza głośniki.
    Cały przedwzmacniacz i wszystkie jego funkcje działają. Po podłączeniu słuchawek gra czysto bez zniekształceń.
    Problem jest tylko na wyjściach głośnikowych.

    W wzmacniaczu było wcześniej dużo robione.

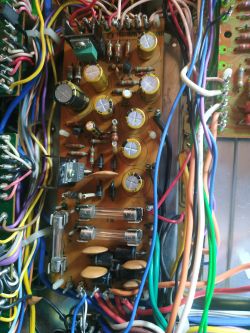

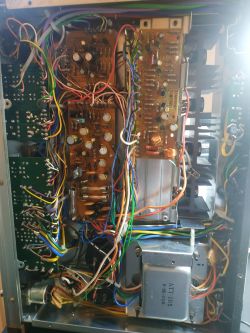

    Jak widać ktoś mocno pofatygował się i dorobił całą końcówkę mocy od podstaw na wzór orginału bo widać że nie jest to robota fabryki, choć fachowo. Większość lutów było już kiedyś poprawiane były też wymienione wszystkie kondensatory elektrolityczne.

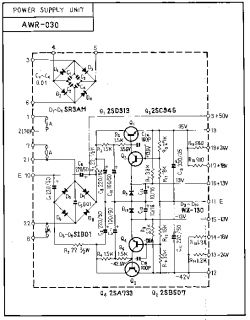

    Sprawdzałem zasilacz napięcia są zgodne ze schematem jaki posiadam.
    Na płycie zasilacza trafił się rezystor widać że przegrzany ale po sprawdzeniu trzyma wartość 22 ohm.
    Mam wielką prośbę, jeśli Możecie proszę was o podpowiedź od czego zacząć i gdzie szukać problemu być może wasze doświadczenie pomoże mi.
    Z góry dziękuję za wszelką poradę.

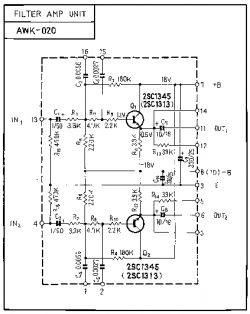

    Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk Wzmacniacz Pioneer SA-8100 - zniekształca dźwięk
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 23  
    Z opisu usterka jest jednocześnie w obu kanałach.

    Stopień końcowy ma sporo napiec zasilających i je zmierz, w stanie spoczynku i jak już pojawią się zniekształcenia:
    B1 +50V
    B2 -41V
    B3 +13V
    B4 ±48V

    Potem napięcia na rezystorach R49...R52, bez sygnału.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Specjalista - urządzenia lampowe
    Moc wzmacniacza na oporze sluchawek wielokrotnie mniejsza niż na oporze głośników, a zatem pobór prądu jest również znacznie mniejszy. Wygląda na to , że problem leży w zasilaczu . Być może kondensatory filtru, lub jeden z nich, stracił pojemność, co po podłączeniu głośników i zwiększeniu pobranego prądu powoduje znaczne zmiany napięcia w kierunku jego spadku. Znaczne wahania napięcia powodują zniekształcenia. Ustaw głośność wzmacniacza, przy której występują zniekształcenia i zmierz napięcie zasilania, zobacz, jak zmieniają się wraz ze wzrostem głośności.
  • Poziom 35  
    Piotrunio32 napisał:
    Po zwiększeniu głośności wzmacniacz ,,dławi się'' odcinając na chwilę całkowicie dźwięk a przekaźnik zabezpieczenia rozłącza głośniki.

    Może to nieprawdopodobne aby naraz w obu kanałach, ale efekt taki jak gdyby były przerwy w rezystorach emiterowych tranzystorów mocy.
    Na sygnal wyjściowy pracuja tranzystory sterujace, a po zwiększeniu wysterowania Protect widzi to jak Overload.
  • Poziom 43  
    Ja bym też sprawdził czy są tam jakieś bezpieczniki... czasem oprawki, lub same końcówki bezpiecznika są tak zaśniedziałe, ze działają jak oporniki...
  • Poziom 7  
    Witam. Układ który rozłącza głośniki widzi prawdopodobnie napięcie stałe na wyjściu głośnikowym. Zaczął bym od odlutowania tranzystorów sterujących i końcowych i pomiaru czy są dobre.
  • Poziom 35  
    jonandvangelis napisał:
    kład który rozłącza głośniki widzi prawdopodobnie napięcie stałe na wyjściu głośnikowym.

    A na małej głośności "ten układ nic nie widzi"?
    Ciekawe.
    jonandvangelis napisał:
    Zaczął bym od odlutowania tranzystorów sterujących i końcowych

    Aż strach pomyśleć, że to początek.
