Uszkodzony tranzystor w głośniku Manta

Mam uszkodzony element i szukam co to za oznaczenie. Jest to głośniczek firmy Manta. Element jest zaraz za gniazdem usb na linii 5V.
Kolega podłączał pod zapalniczke w samochodzie. Zauważyłem że ten element został uszkodzony nawet mocno bo ścieżka została uszkodzona.

artur1987-19 wrote:

Mam uszkodzony element i szukam co to za oznaczenie. Jest to głośniczek firmy Manta. Element jest zaraz za gniazdem usb na linii 5V.
Kolega podłączał pod zapalniczke w samochodzie. Zauważyłem że ten element został uszkodzony nawet mocno bo ścieżka została uszkodzona.

Przemyj miejsce izopropanolem umyj uklad scalony i wrzuc jeszcze raz Prawdopodobnie bedzie to stabilizator 3,3V .
Brak nazwy urzadzenia ,typ.W takim przypadku podaje sie wszystkie mozliwe informacje .

zadam64 wrote:

artur1987-19 wrote:

Mam uszkodzony element i szukam co to za oznaczenie. Jest to głośniczek firmy Manta. Element jest zaraz za gniazdem usb na linii 5V.
Kolega podłączał pod zapalniczke w samochodzie. Zauważyłem że ten element został uszkodzony nawet mocno bo ścieżka została uszkodzona.

Przemyj miejsce izopropanolem umyj uklad scalony i wrzuc jeszcze raz Prawdopodobnie bedzie to stabilizator 3,3V .
Brak nazwy urzadzenia ,typ.W takim przypadku podaje sie wszystkie mozliwe informacje .

A więc jest to model SPK 303BL FORTON od manty .
Element po rozkręceniu mial wyrwaną nóżkę , a napis był na nim taki "1 6" . Jakiś zamiennik do tego mógł by pasować ? Układzik miał 5 nóżek teraz ma 4 tylko bo jedna się upaliła . Ja ten układ wylutowałem już .

Czy ktoś pomoże rozkodować uklad smd sot-23 a kod na nim to 16 wiadomo że stabilizator napięcia . Chodzi mi o datasheet . To już sam ogarnę reszte .

Witam.

artur1987-19 wrote:

Czy ktoś pomoże rozkodować uklad smd sot-23 a kod na nim to 16 wiadomo że stabilizator napięcia . Chodzi mi o datasheet . To już sam ogarnę reszte .

Co na pewno wiemy?
1. element smd w obudowie SOT23-5
2. opis na obudowie (marking code) 1 6
Co przypuszczamy ?

zadam64 wrote:

Prawdopodobnie będzie to stabilizator 3,3V.

Jest to bardzo prawdopodobne, ale niekoniecznie. Pewni bylibyśmy gdybyśmy znaleźli kartę katalogową elementu takiego, który w dokumentacji w rubryce "marking" miałby opis "16", a to niestety nie jest łatwe
Natomiast, możemy spróbować coś dobrać. Pamiętaj tylko że oprócz napięcia stabilizacji ważna jest również wartość maksymalnego obciążenie (prąd) wyjścia oraz kompatybilność wyprowadzeń.
W TME jest taki wybór.

Pozdrawiam.

Dostałem taki sam głośniczek . Wylutowałem z tego co był sprawny i wlutowalem sprawdzić w miejsce spalonego, czy będzie ładowanie i okazało się że ładuje i dioda świeci się na czerwono czyli tylko ten układ ucierpiał 16 . Ale jak sprawdzić tą wydajność prądową teraz? Wymiary tego układu to są 2,8mm na 1,4mm bez nóżek .

artur1987-19 wrote:

Dostałem taki sam głośniczek . Wylutowałem z tego co był sprawny i wlutowalem sprawdzić w miejsce spalonego, czy będzie ładowanie i okazało się że ładuje i dioda świeci się na czerwono czyli tylko ten układ ucierpiał 16 . Ale jak sprawdzić tą wydajność prądową teraz? Wymiary tego układu to są 2,8mm na 1,4mm bez nóżek .

Podaj teraz napiecia wejsciowe i co z niego wychodzi bo to rozne wersje skoro Twoj juz jest sprawny .

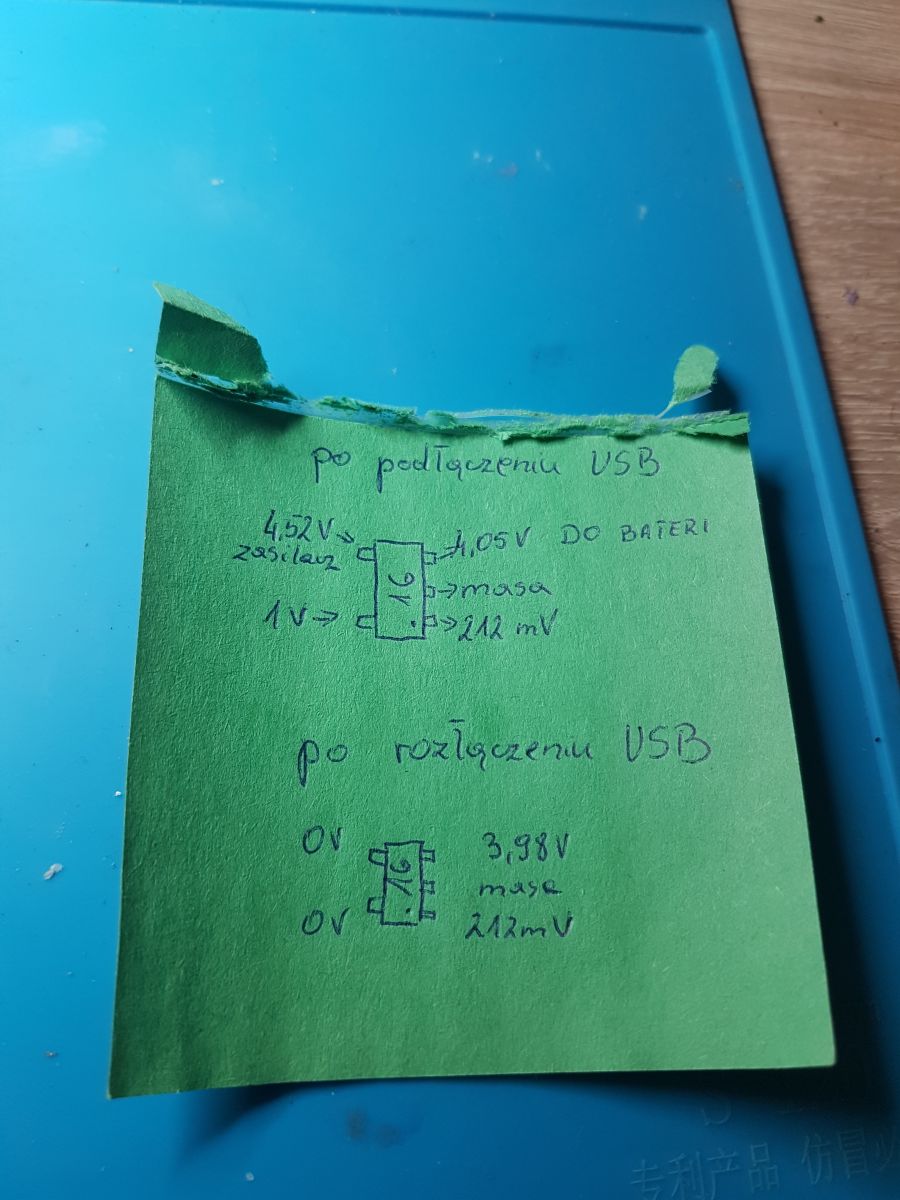

Coś takiego pomierzyłem .

Teraz tylko nie wiem czy 50mA na wyjściu czy 150mA ?

To jest układ ładowania bateri 3,7volt . Czy mam racje ? Podsyłam schemat . Powinien być właściwy .
