Witam dostałem od znajomego płytkę z zegarem rosyjskim - jest tam układ scalony KP145ИK1901 poszukuję schematu od jakiegoś rosyjskiego zegara niekoniecznie takiego jak poniżej - lub noty katalogowej lub schematu typowej aplikacji.

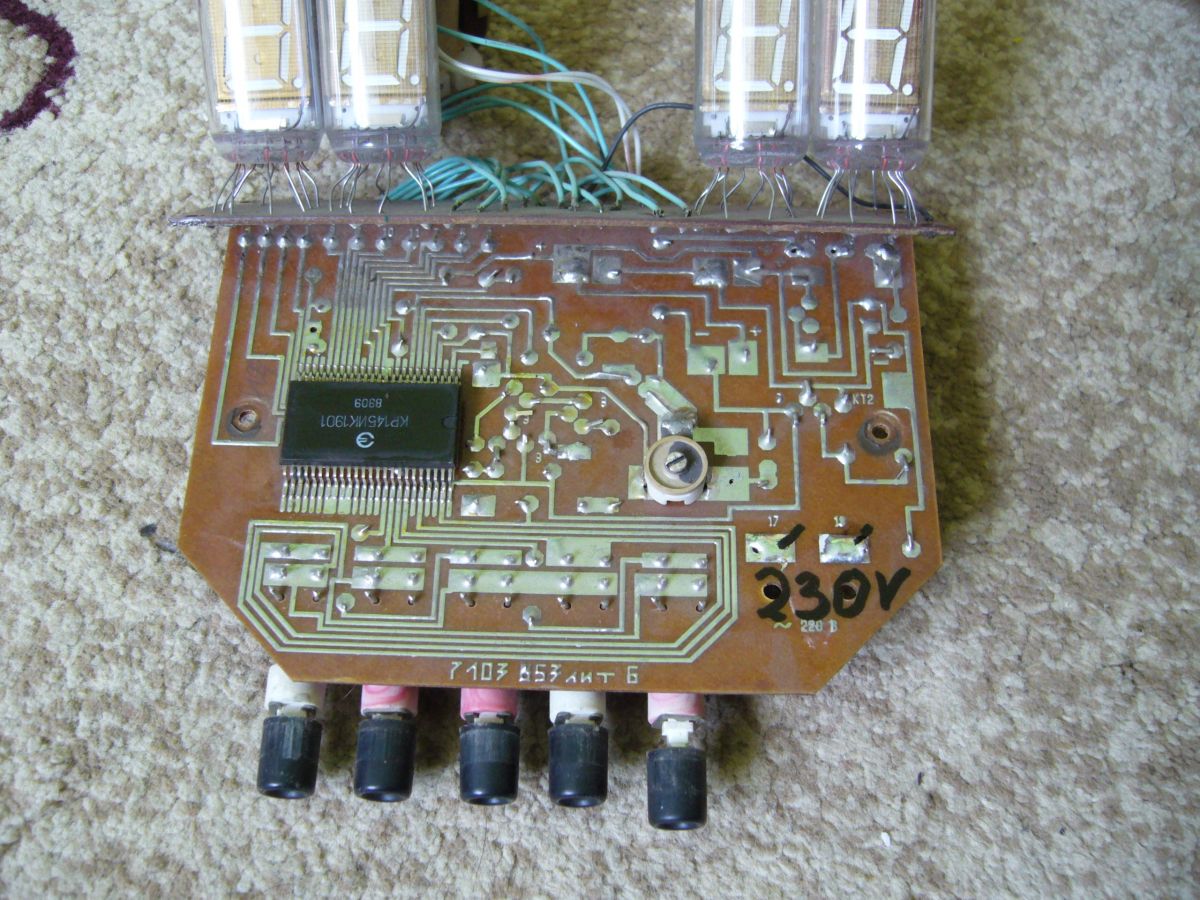

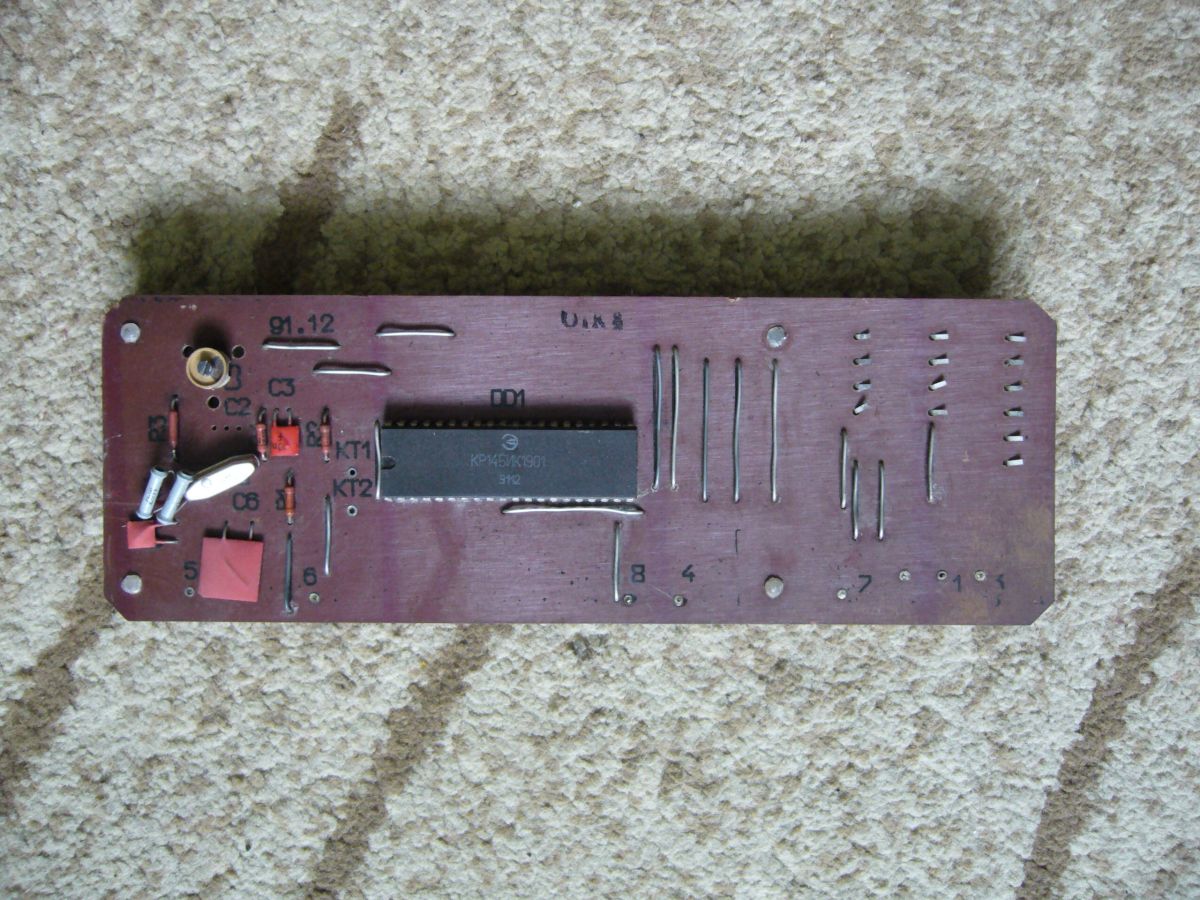

Posiadam taką płytkę i chciałbym uruchomić - chodzi mi o to gdzie podać napięcia itp.

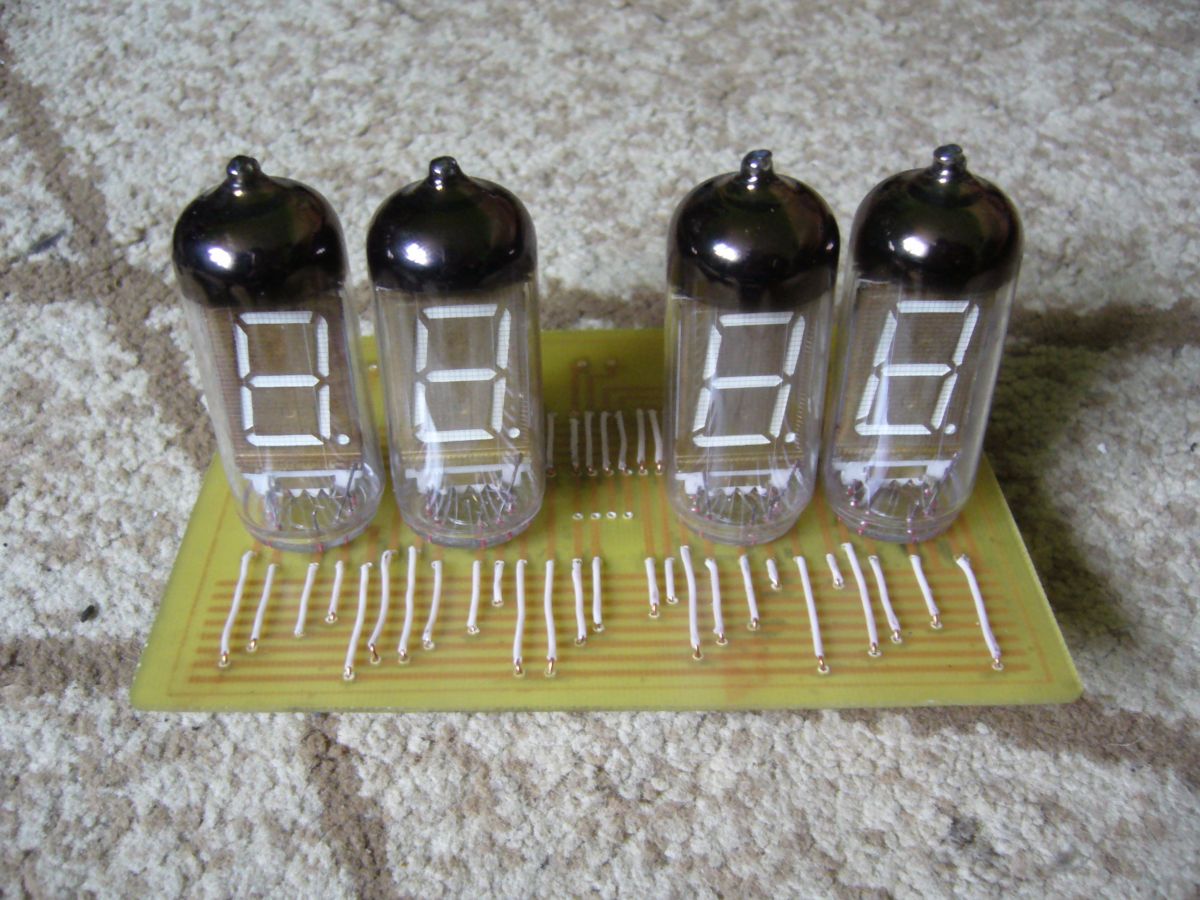

Kiedyś miałem podobny zegarek rosyjski na tym samym układzie - gdybym teraz miał to bym pomierzył sobie odpowiednie piny - ten był na lampach VFD IW11 i był ten układ w wersji SMD - pozostały tylko zdjęcia a po zdjęciach trudno dociec gdzie było podłączone zasilanie i jakie.

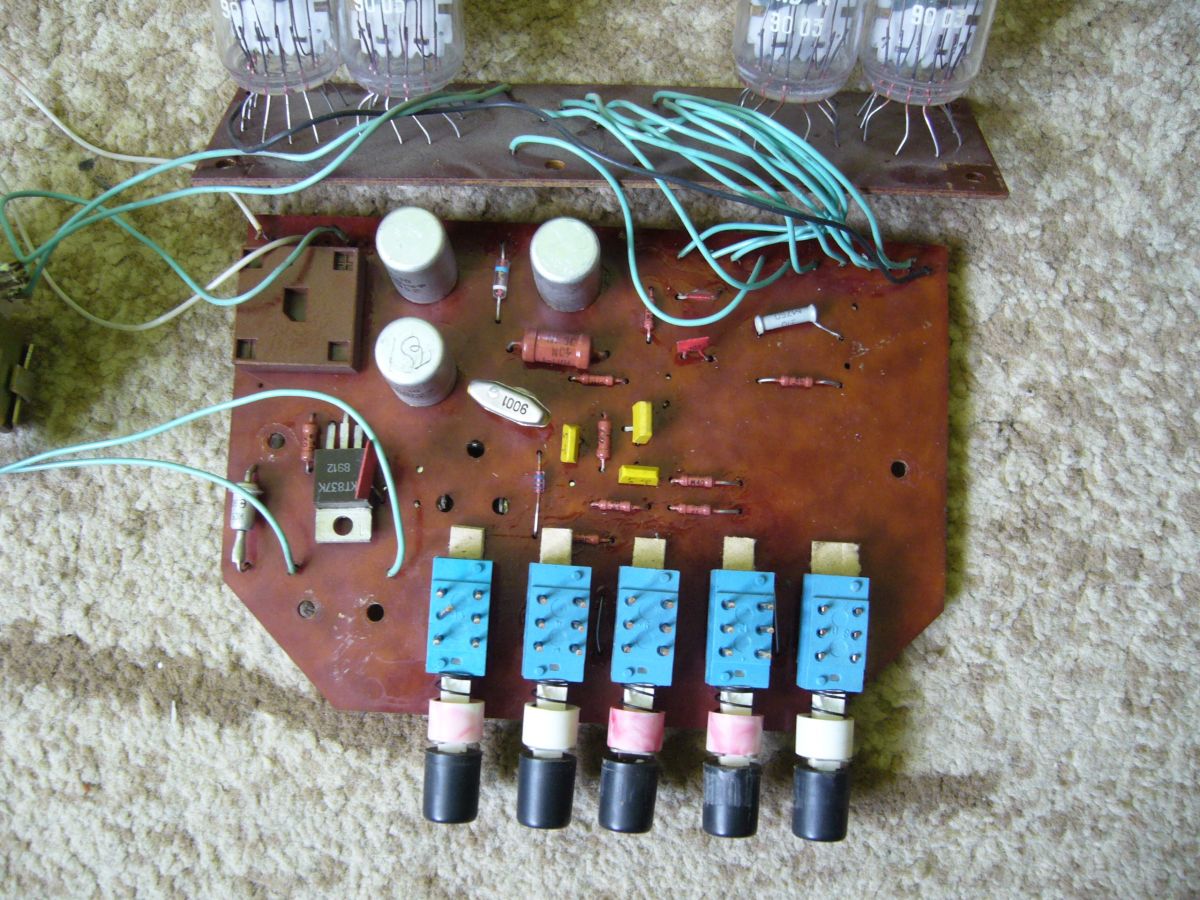

Popatrzcie taki miałem kiedyś

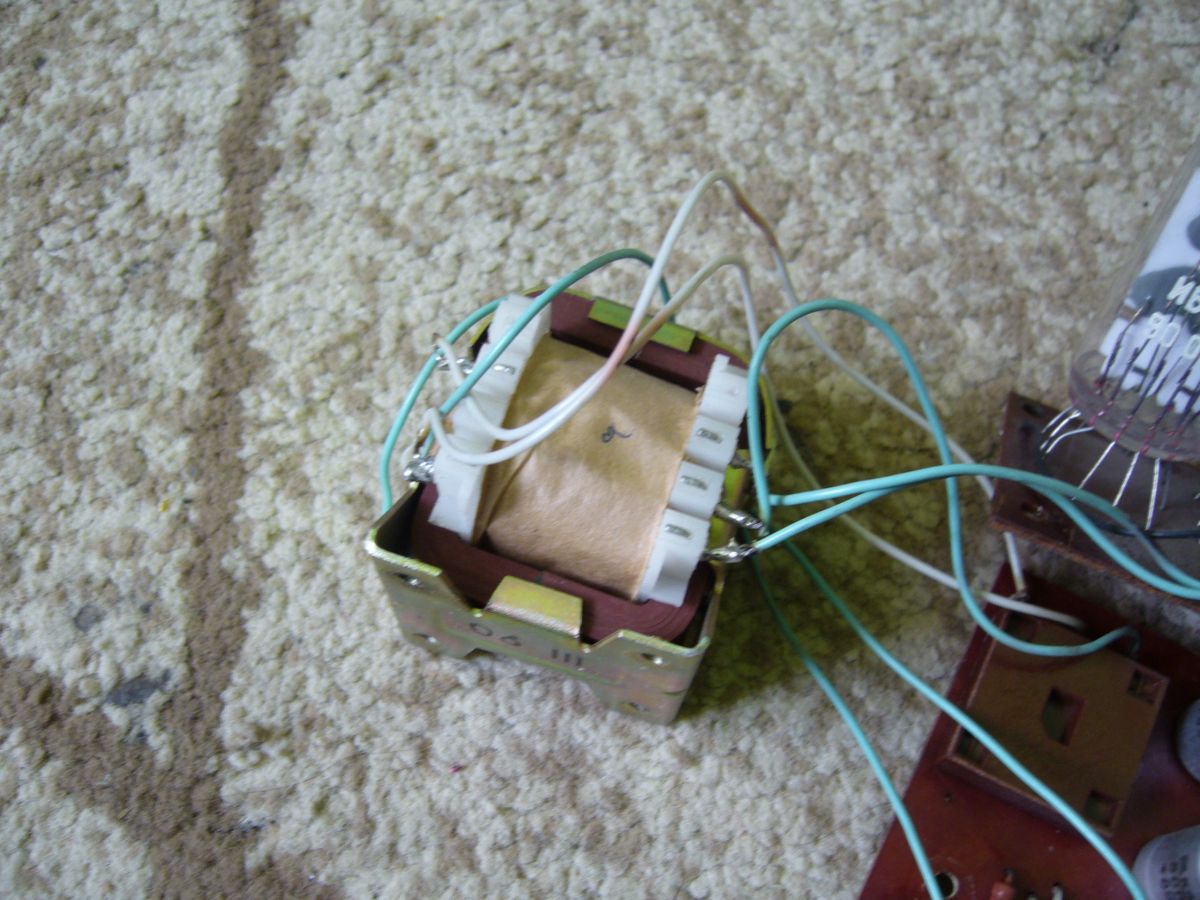

Z tego co pamiętam ten trafo miał żarzenie 2x0.7V oraz napięcie anodowe około 30V
I pytanie kolejne jaki to jest kwarc ( częstotliwość ? )
Proszę o pomoc lub jakieś linki chciałbym to uruchomić a później finalnie jak się uda uruchomić zegar VFD na lampach IW12 właśnie z tym scalakiem. Zaprojektuję sobie nową płytkę z zasilaniem.
Czekam na jakieś informację...
Pozdrawiam ...
