Odtwarzacz plików *.mp3 dla babci.

W.P. 21 Mar 2020 13:54 5073 27
Metalwork
  • Życie podsuwa tematy a my je realizujemy.
    Rzecz prosta - połączenie odtwarzacza mp3 z głośnikiem komputerowym. Ogólnie błahostka na parę godzin roboty.

    Schody zaczynają się dopiero, gdy ma to obsługiwać babcia niegdyś rozmiłowana w lekturze czytanej a dziś ze względu na ograniczenia wiekowe skazana na postać akustyczną.
    Można więc między bajki włożyć sekwencyjne naciskanie przycisków by rozpocząć lub zakończyć odtwarzanie. Urządzenie wymaga maksymalnego uproszczenia z zachowaniem możliwie wygodnej funkcjonalności.

    Najprostszym pomysłem jaki przyszedł mi do głowy było skorzystanie z gotowego modułu odtwarzacza mp3 obsługującego karty SD, oraz z także gotowego zestawu głośników do komputera.

    Babcia ma 94 lata i choć umysł o 30 lat młodszy to niestety i wzrok, i sprawność palców przypominają o wieku. Pomyślałem więc, że najlepiej będzie sterować urządzeniem poprzez dotyk do sensora.

    Nie przedstawię tu zbyt wielu zdjęć dokumentujących powstawanie konstrukcji, gdyż nie myślałem o publikacji. Poza tym całość powstawała w oparciu o zasoby szufladowe, często pochodzące z odzysku.
    Może to i lepiej że większość już jest wewnątrz. Całość powstawała spontanicznie na przypadkowej, wolnej płytce uniwersalnej.

    Obsługa jest prosta - dotknięcie sensora załącza wzmacniacz i rozpoczyna odtwarzanie, ponowne dotknięcie uruchamia pauzę i wyłącza zasilanie. Kolejne dotknięcie oznacza kontynuację słuchania itd. Odtwarzacz plików *.mp3 dla babci.

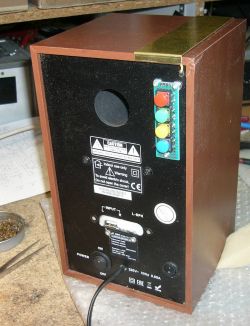

    Sensor powstał z przypadkowego kawałka blachy, jaki akurat wpadł mi w ręce. Przypadkowy, choć teraz jak na to patrzę ładniejsze byłoby aluminium.
    Blacha przyklejona do obudowy taśmą obustronnie klejącą.
    Odtwarzacz plików *.mp3 dla babci.
    Umieszczone fabrycznie w ściance tylnej kolumienki gniazda cinch usunąłem by wykorzystać otwór na umieszczenie modułu odtwarzacza.
    Odtwarzacz plików *.mp3 dla babci. Odtwarzacz plików *.mp3 dla babci. Odtwarzacz plików *.mp3 dla babci.

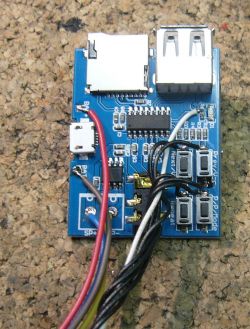

    Na ściance tylnej kolumny umieściłem 4 przyciski połączone z istniejącymi na płytce modułu.
    Odtwarzacz plików *.mp3 dla babci. Odtwarzacz plików *.mp3 dla babci. Odtwarzacz plików *.mp3 dla babci.
    To tak, w ogólnym zarysie. Jeśli Koledzy mają pytania to chętnie odpowiem.
