[Rozwiązano] Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza

24 Mar 2020 17:13 1134 69
  • Poziom 16  

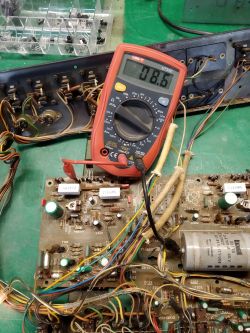

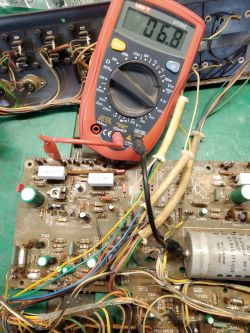

    Witam, mam taki problem nie mogę sobie poradzić. Mianowicie zabrałem się za ww wzmacniacz, na wyjściu jednego kanału mam napięcie które oscyluje od 5-12V. Wylutowałem tranzystory końcowe, oczywiście uszkodzone bo dalszych diagnozach stwierdziłem że dla spokoju wymienię też te malutkie na wejściu i pozostałe bo tam też było coś nie tak. Na tą chwilę płytka kompletna jak na foto, napięcie dalej na wyjściu tak samo. Sprawdziłem po kolei z drugim kanałem oporności w poszczególnych punktach Niby jest wszędzie tak samo. Pomóżcie może ktoś ma jakiś pomysł?
    Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza
  • Poziom 43  
    podembski2 napisał:
    napięcie które oscyluje od 5-12V
    Ja tam widzę 1,2V...?
    A podczas tych pomiarów wejścia wzmacniaczy wiszą w powietrzu, są podłączone z przedwzmacniaczem, czy są zwarte do masy?
    Na temat napraw wzmacniaczy mocy TROCHĘ na forum już napisano. Może poszukaj?
  • Pomocny post
    Poziom 35  
    @podembski2

    Nie zapomnij o podkładkach mikowych pod tranzystorami mocy na radiatorze.
  • Poziom 35  
    To w czerwonym prostokacie to układ ustawienia pradu spoczynkowego i zabezpieczenie przed przeciażeniem.
    Ten uszkodzony R513. w sprzężeniu zwrotnym, może dać taki efekt, ale tez uszkodzony R501 lub R503.

    Dodano po 3 [minuty]:

    No i czy R513 ma polaczenie z końcówką, a R501 z masą?
  • Poziom 16  
    398216 Usunięty napisał:
    podembski2 napisał:
    napięcie które oscyluje od 5-12V
    Ja tam widzę 1,2V...?
    A podczas tych pomiarów wejścia wzmacniaczy wiszą w powietrzu, są podłączone z przedwzmacniaczem, czy są zwarte do masy?
    Na temat napraw wzmacniaczy mocy TROCHĘ na forum już napisano. Może poszukaj?

    Przedwzmacniacz tzn sygnał jest odłączony
    -1.2 jest na drugim kanale
    Układu zabezpieczenia w tym momencie nie ma, tranzystorów końcowych i tych sterujących bd139 i140 też nie ma na obu kanałach, czekam na paczkę bo mi się skończyły. Jutro wymienię te rezystory i zobaczę o co się stanie. Żarówkę mam oczywiście podpięta. Ale zwarcia nie ma żadnego więc i tak żarówka nic nie da;(
    Edit;
    Tematów przeczytałem kilka ale prawie zawsze winny okazywał układ tranzystorów na początku końcówki. U mnie to się zmienia ciągle? Jakby się lądował jakiś tranzystor i rozładowywał tylko jak?;)
  • Pomocny post
    Poziom 35  
    podembski2 napisał:
    U mnie to się zmienia ciągle

    Dlatego pisalem o tych rezystorach w bazach ukladu różnicowego.
    Jeżeli baza T501 lub T503 "wisi w powietrzu" to może się tak dziać.
  • Poziom 13  
    podembski2 napisał:
    (...) na wyjściu jednego kanału mam napięcie które oscyluje od 5-12V

    A na załączonych obrazkach miernik masz wpięty pod K48, czyli bazę tranzystora sterującego PNP.
  • Poziom 16  
    ADB-6 napisał:
    podembski2 napisał:
    (...) na wyjściu jednego kanału mam napięcie które oscyluje od 5-12V

    A na załączonych obrazkach miernik masz wpięty pod K48, czyli bazę tranzystora sterującego PNP.

    Bo tam było mi najłatwiej pokazać, końcowych i tak nie ma, na drugim kanale jest ok i w tym miejscu ma -1.2v
  • Poziom 13  
    A jaki masz spadek napięcia mierzony na złączu E-C tranzystora stabilizacji termicznej? Powinno być ok. 2,4V. Zwróć uwagę na potencjometr montażowy w tym stopniu, bo widzę że skręcony jest w skrajną pozycję.
  • Poziom 35  
    ADB-6 napisał:
    A jaki masz spadek napięcia mierzony na złączu E-C tranzystora stabilizacji termicznej

    To ustala Io, a nie napięcie na wyjściu.
  • Poziom 13  
    Zgadza się, ale w obecnej postaci brak elementów wykonawczych, czyli tranzystorów sterujących i końcowych.
  • Poziom 16  
    ADB-6 napisał:
    Zgadza się, ale w obecnej postaci brak elementów wykonawczych, czyli tranzystorów sterujących i końcowych.

    Jutro posprawdzam wszystkio i opiszę jeśli się nie zmieni po wymianie rezystora. Te tranzystory stabilizacji termicznej to te małe dwa bc? Tam po wymianie jest tak samo jak na drugim kanale i zgodnie ze schematem napięcia są. Ale jutro wszystko potwierdzę, pospisuje.
  • Pomocny post
    Poziom 13  
    podembski2 napisał:
    (...) Te tranzystory stabilizacji termicznej to te małe dwa bc?
    Nie dwa "BC", tylko T507 (BD135).
  • Poziom 16  
    ADB-6 napisał:
    podembski2 napisał:
    (...) Te tranzystory stabilizacji termicznej to te małe dwa bc?
    Nie dwa "BC", tylko T507 (BD135).

    Czyli ten na radiatorze, jutro to wszystko ogarnę dziękuję bardzo za sugestie.
  • Pomocny post
    Poziom 20  
    Zawsze, kiedy naprawiałem stopnie końcowe w tych wzmacniaczach miałem wlutowane tranzystory sterujące. Końcowych nie lutowałem dopóki na bazach tranzystorów sterujących nie miałem napięcia w okolicach 1,0 - 1,2 V .
    Ktoś na tym dobrym forum taką poradę mi dał i się słuchałem - udawało się ;) Wydaje mi się, że możesz mieć takie cuda, bo za dużo wy lutowałeś :)
    Widzę, że potencjometr od prądu spoczynkowego masz ustawiony na maks. Mnie uczyli, żeby ustawiać na połowie, lub ciut poniżej połowy, tak na "godzinę 11" .
    Widzę także spalony (?) R538.
    Pozdrawiam i życzę powodzenia.
  • Poziom 16  
    tomek1guz napisał:
    Zawsze, kiedy naprawiałem stopnie końcowe w tych wzmacniaczach miałem wlutowane tranzystory sterujące. Końcowych nie lutowałem dopóki na bazach tranzystorów sterujących nie miałem napięcia w okolicach 1,0 - 1,2 V .
    Ktoś na tym dobrym forum taką poradę mi dał i się słuchałem - udawało się ;) Wydaje mi się, że możesz mieć takie cuda, bo za dużo wy lutowałeś :)
    Widzę, że potencjometr od prądu spoczynkowego masz ustawiony na maks. Mnie uczyli, żeby ustawiać na połowie, lub ciut poniżej połowy, tak na "godzinę 11" .
    Widzę także spalony (?) R538.
    Pozdrawiam i życzę powodzenia.

    Mam porównanie z drugim kanałem;) w drugim jest też tyle wylutowane, potencjometr przekręciłem żeby zobaczyć czy coś się zmienia oczywiście wrócił do swojej pierwotnej pozycji
    Edit
    R538 jest na drugim kanale trochę się przypalił ale wszystko działa.

    Dodano po 1 [godziny] 34 [minuty]:

    kiss39 napisał:
    Witam.

    Na czas naprawy wepnij w szereg żarówkę 60-100Wat 230V zrób sobie taki kabel
    Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza

    Lepszy projekt od 13:29 Jak nie dać się zabić przez 230V ? PROSTE a skuteczne rozwiązanie na każdą kieszeń.

    Spradzałeś ukł. zasilania jakie masz napięcia przed i za mostkiem. Zero musi byc na wyjściu i szukałbym przyczyny w tym miejscu np.

    Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza

    Wszystko 10 razy sprawdziłem wylutowalem tranzystory sterujące i mam taki wynik, zastanawia mnie różnica na bazie t509 i t511, proszę o potwierdzenie bo szkoda mi kolejnych tranzystorów;)
    Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza
  • Pomocny post
    Poziom 35  
    A sprawdziłeś te rezystory.
    jozgo napisał:
    Ten uszkodzony R513. w sprzężeniu zwrotnym, może dać taki efekt, ale tez uszkodzony R501 lub R503.

    Dodano po 3 [minuty]:

    No i czy R513 ma polaczenie z końcówką, a R501 z masą?
    Cytowanie selektyw

    Taka róznica napięć na bazach w tym momencie nie ma znaczenia. Ważne jest, że między bazami nie przekracza 2,4 V.
  • Poziom 16  
    jozgo napisał:
    A sprawdziłeś te rezystory.
    jozgo napisał:
    Ten uszkodzony R513. w sprzężeniu zwrotnym, może dać taki efekt, ale tez uszkodzony R501 lub R503.

    Dodano po 3 [minuty]:

    No i czy R513 ma polaczenie z końcówką, a R501 z masą?
    Cytowanie selektyw

    Taka róznica napięć na bazach w tym momencie nie ma znaczenia. Ważne jest, że między bazami nie przekracza 2,4 V.

    R501 ma z masą połączenie i r513 ma połączenie z k59 i k47
  • Poziom 13  
    Dobrze byłoby również na czas tej naprawy zamknąć zworami wejścia końcówek mocy. Możliwe że wchodzi Tobie na wejście jakiś sieciowy przydźwięk, albo cokolwiek z przedwzmacniacza, albo uszkodzonego potencjometru głośności (moje przypuszczenie).
  • Poziom 16  
    ADB-6 napisał:
    Dobrze byłoby również na czas tej naprawy zamknąć zworami wejścia końcówek mocy. Możliwe że wchodzi Tobie na wejście jakiś sieciowy przydźwięk, albo cokolwiek z przedwzmacniacza, albo uszkodzonego potencjometru głośności (moje przypuszczenie).

    Ok wylutuje przewody sygnałowe i zrobię zworkę, czyli co? Lutować końcówki? (Oczywiście na radiatorze)
  • Pomocny post
    Poziom 13  
    Na razie tylko sterujące zamontuj. Przewodów sygnałowych nie usuwaj, tylko zewrzyj na pinach wejść K25-K26 i analogicznie w drugim kanale.
    Nie pomyl się w montażu sterujących, bo z tego co pamiętam - one chyba nie idą blaszką w stronę radiatora. Pamiętaj też o podkładkach i tulejkach izolacyjnych dla tranzystorów mocy.
  • Poziom 16  
    Sterujące są zamontowane, na kartce jest spis pomiarów. Czy do pierwszego uruchomienia trzeba zakładać tą dodatkową płytkę zabezpieczająca?
  • Pomocny post
    Poziom 13  
    Zabezpieczenia zostaw na koniec, kiedy już wszystko ruszy.
  • Poziom 16  
    Mała aktualizacja tak to teraz wygląda bez tranzystorów końcowych. Teraz zastanawia mnie różnica na emiterze t509 i t511 czy może tak zostać? Na drugim kanale jest równo.
    Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza
  • Poziom 13  
    Te napięcia podajesz już po zamontowaniu tranzystorów sterujących? Jakie jest napięcie na wyjściu?
  • Poziom 35  
    ADB-6 napisał:
    Jakie jest napięcie na wyjściu?

    Jak jest -,0,5 i 0,3V to chyba - 0,1 V?
  • Poziom 16  
    Tak po zamontowaniu, wlutowalem końcówki nic nie wybuchło ustawiłem po paru minutach 20mv prąd spoczynkowy, daoej nic nie wybuchło zobaczymy po 15 minutach i zrobię test na głośniku;) sumując wadliwy okazał się chyba rezystor o którym kolega wyżej pisał (miernikiem opór miał dobry)
    Unitra WS 4421 - napięcie stałe na wyjściu wzmacniacza
  • Poziom 35  
    podembski2 napisał:
    wadliwy okazał się chyba rezystor

    Tak z ciekawości: który?
  • Poziom 43  
    podembski2 napisał:
    ustawiłem po paru minutach 20mv prąd spoczynkowy
    Bez tranzystorów mocy ustawiłeś? Prąd spoczynkowy ustawia się dopiero po ich wlutowaniu.
    Na razie ustaw na minimum. Potem ustawisz poprawny.
