Tranzystor do regulacji napięcia

29 Mar 2020 20:48 816 19
  • Poziom 3  
    Cześć mam kilka pytań
    Czy któryś z wymienionych tranzystorów moze służyć jako regulator napięcia? Potrzebuje regulować napięcia od 12V w dół. Jeśli to któryś z tych co posiadam to prosiłbym o schemat (łatwy). Próbowałem coś odczytać z datasheet ale nie ogarniam tego.
    B1493 oraz D2255 to końcówki mocy z wzmacniacza,, nie wiem czy się przydadzą.
    7915c
    D1266
    AN7805F
  • Poziom 43  
    Każdy tranzystor nadaje się do wykonania prostego regulatora napięcia o ile nie zostanie przekroczony dopuszczalny prąd i moc strat tego tranzystora. Jaki prąd chcesz regulować ?
  • Poziom 3  
    vodiczka napisał:
    Każdy tranzystor nadaje się do wykonania prostego regulatora napięcia o ile nie zostanie przekroczony dopuszczalny prąd i moc strat tego tranzystora. Jaki prąd chcesz regulować ?

    Maksymalnie 1A, potrzebuję do modułu bms ładowanie ogniw, mógłbyś powiedzieć który użyć? Ewentualnie schemat
  • Specjalista - urządzenia lampowe

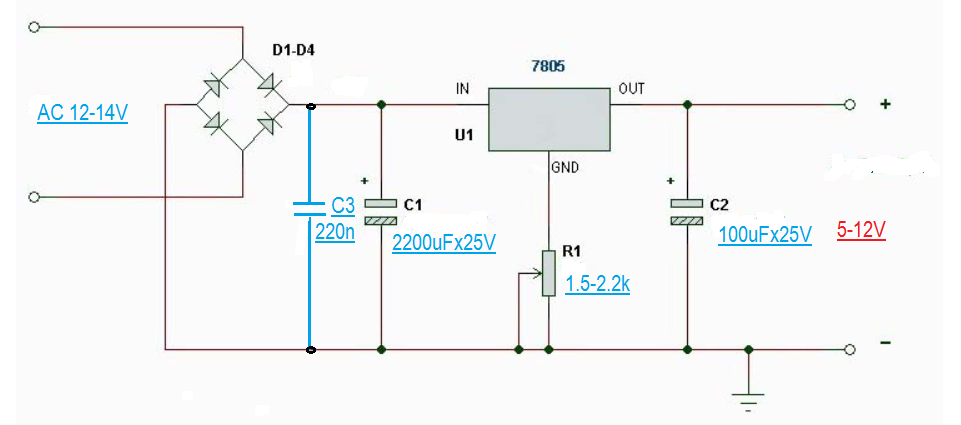

    Jeśli ci będzie dostateczna regulacja napięcia w granicach 5-12V, to możesz wykorzystać stabilizator AN7805. Tranzystor do regulacji napięcia
  • Poziom 3  
    Ricoh_220 napisał:
    weź lm 350 i masz problem z głowy
    To stabilizator liniowy z regulacją.
    u mnie sklepy stacjonarne zamknięte a przez neta nie mam aktualnie możliwości by zamówić LM

    Dodano po 8 [minuty]:

    aksakal napisał:
    Jeśli ci będzie dostateczna regulacja napięcia w granicach 5-12V, to możesz wykorzystać stabilizator AN7805. Tranzystor do regulacji napięcia
    zaraz zrobię ten układ, duża różnica będzie gdy zastosuje potencjometr 10k?
  • Poziom 43  
    Ricoh_220 napisał:
    Jeśli się nie mylę to 7805 jest na 5v
    Owszem, ale nic nie stoi na przeszkodzie by zbudować układ jak w poście 4 i mieć większy zakres "do góry".
  • Specjalista - urządzenia lampowe
    Colego, Ricoh. Nie mylisz się , ale użycie potencjometru pozwala regulację napięcia wyjściowego z 5V i do Uzas-3V.
  • Specjalista - urządzenia lampowe
    Kolego, Mikus97! Wartość znamionowa potencjometru zależy od wartości napięcia na wejściu i pożądanego napięcia na wyjściu. Jeśli potrzebujesz Uwyjs. 12 V, a napięcie wejściowe nie przekroczy 15-18 V, użycie potencjometru 10k spowoduje trudności w regulacji napięcia wyjściowego, ponieważ maksymalne napięcie uzyskasz przy niewielkim kącie obrotu potencjometru.
  • Poziom 3  
    Ricoh_220 napisał:
    dlatego wolałem dopytać a nie pisać głupot.Dzięki koledzy.Jednak 7805 będzie pracował na sporym obciążeniu więc może dać mu tranzystor na wyjście lub jak pisałem LM 350.
    Tranzystor na wyjściu? Mógłbyś rozjaśnić? Ostatecznie może być regulacja od 5v w dół, na początek wystarczy, ewentualnie jak będzie znosić 7805 gdy na wejściu będzie 12V

    Dodano po 51 [minuty]:

    Do tego schematu podłączyłem zasilacz 9v 1A tranzystor bez obciążenia był gorący, potencjometr użyłem testowo 50k

    Dodano po 20 [minuty]:

    Do tego schematu podłączyłem zasilacz 9v 1A tranzystor bez obciążenia był gorący, potencjometr użyłem testowo 50k
  • Poziom 3  
    _jta_ napisał:
    To jak podłączyłeś, że mógł popłynąć prąd, który go nagrzał?

    Właśnie tego nie wiem, ale obstawiam źle podłączony potencjometr, tym bardziej że to jakoś od audio z 10 nóżkami ale użyłem 3 głównych, z początku nie chciało regulować ale później mogłem ustawiać pomiędzy 12V a 5V, a docelowo ma być 4.2V
  • Poziom 43  
    Mikus97 napisał:
    _jta_ napisał:
    To jak podłączyłeś, że mógł popłynąć prąd, który go nagrzał?

    Właśnie tego nie wiem,
    Ja odpadam od tej ściany... Coś tam robi, ale nie wie co, gdzieś źle podłączył do czegoś jakiś potencjometr ... LUDZIE!!!
    Poziom początkującego nie ma prawa być tak niski - o tym "stoi" w regulaminie działu nawet!
  • Poziom 3  
    398216 Usunięty napisał:
    Mikus97 napisał:
    _jta_ napisał:
    To jak podłączyłeś, że mógł popłynąć prąd, który go nagrzał?

    Właśnie tego nie wiem,
    Ja odpadam od tej ściany... Coś tam robi, ale nie wie co, gdzieś źle podłączył do czegoś jakiś potencjometr ... LUDZIE!!!
    Poziom początkującego nie ma prawa być tak niski - o tym "stoi" w regulaminie działu nawet!

    Sprawdziłem tylko dla testów, spokojnie panie ekspercie zamówiłem wszystkie elementy oraz kilka przetwornic. Bez pozdrowien
  • Poziom 43  
    Mikus97 napisał:
    Sprawdziłem tylko dla testów
    CO SPRAWDZIŁEŚ jak nawet nie wiesz co i jak podłączałeś? Elektronika to nie zabawa klockami, gdzie najwyżej jakiś klocek nie pasuje do reszty - tu trzeba wiedzieć co i do czego się podłącza. Bez tego (robiąc na zasadzie radosnej TFUrczości) możesz co najwyżej spalić jakiś element - nie rozumiesz, czy uważasz się za mądrzejszego?
    Jak to drugie, to po co zakładasz temat, a jak pierwsze to słuchaj podpowiedzi innych. MĄDRZEJSZYCH od Ciebie.
  • Poziom 30  
    Mikus97 napisał:
    Cześć mam kilka pytań
    Czy któryś z wymienionych tranzystorów moze służyć jako regulator napięcia? Potrzebuje regulować napięcia od 12V w dół. Jeśli to któryś z tych co posiadam to prosiłbym o schemat (łatwy). Próbowałem coś odczytać z datasheet ale nie ogarniam tego.
    B1493 oraz D2255 to końcówki mocy z wzmacniacza,, nie wiem czy się przydadzą.
    7915c
    D1266
    AN7805F
    Mikus97 napisał:

    Maksymalnie 1A, potrzebuję do modułu bms ładowanie ogniw, mógłbyś powiedzieć który użyć? Ewentualnie schemat
    Mikus97 napisał:
    mogłem ustawiać pomiędzy 12V a 5V, a docelowo ma być 4.2V

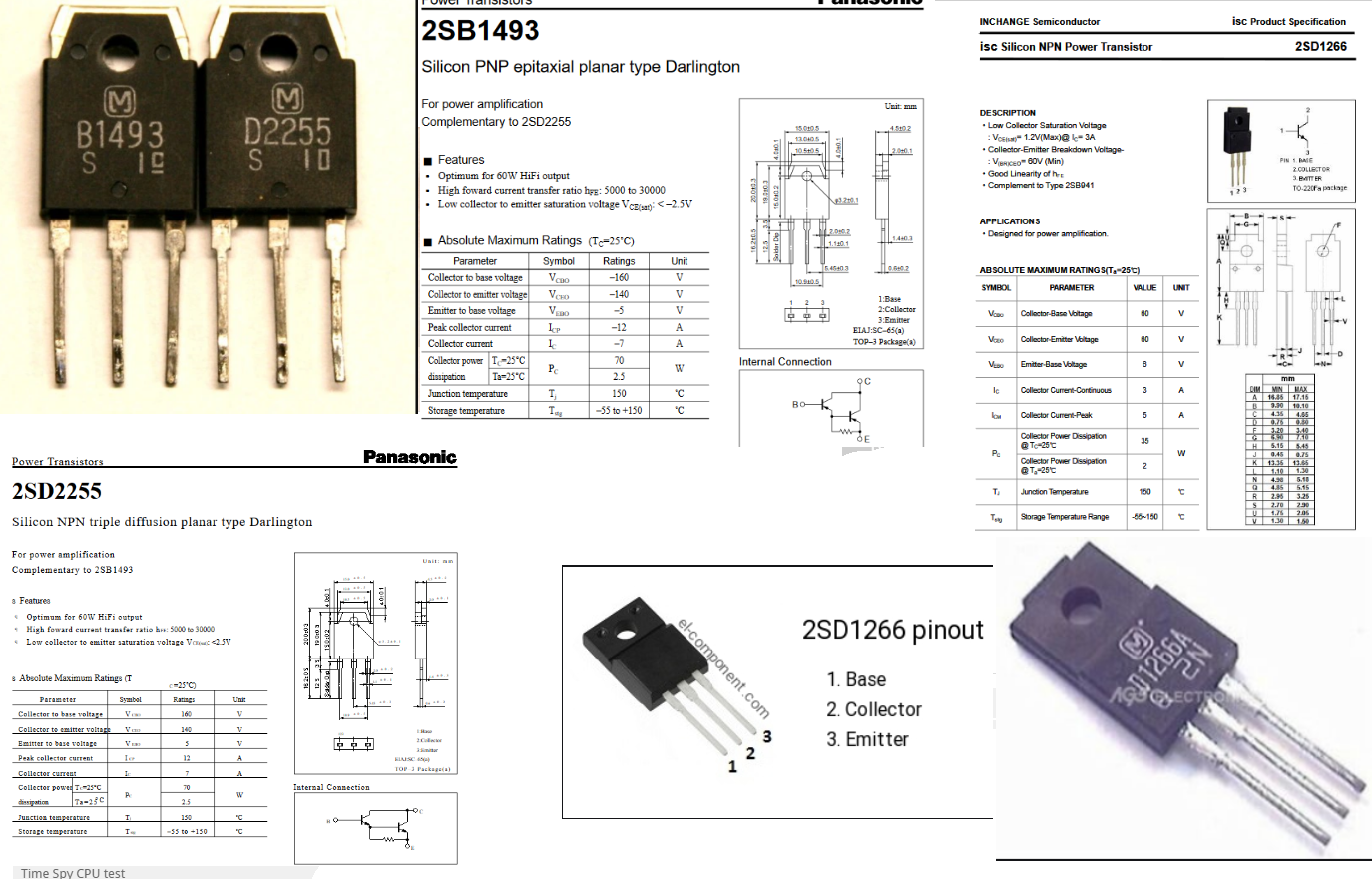

    Poniżej na załączonym obrazku są podane parametry tranzystorów 2SB1493, 2SD2255 i 2SD1266. Dwa z nich - 2SD2255 i 2SD1266 można wykorzystać do budowy prostych zasilaczy 1A z regulowanym napięciem wyjściowym.

    Tranzystor do regulacji napięcia

    W pierwszym zasilaczu wykorzystano tranzystor 2SD1266 wraz z diodą referencyjną TL431.
    Niestety ten zasilacz nie ma elektronicznego zabezpieczenia przeciwzwarciowego i przeciążeniowego. Aby zabezpieczyć tranzystor mocy 2SD1266 przed uszkodzeniem podczas zwarcia gniazd wyjściowych zastosowano na wejściu zasilacza bezpiecznik 1,2A.

    Tranzystor do regulacji napięcia

    Natomiast drugi podobny zasilacz z tranzystorem 2SD2255 posiada elektroniczne zabezpieczenie przeciwzwarciowe i przeciążeniowe, które jest sygnalizowane diodą LED, gdy pobór prądu na wejściu zasilacza przekroczy około 1A. Przez zmianę wartości rezystora R1 można ustalić mniejszy lub większy zakres ograniczenia prądowego.

    Tranzystor do regulacji napięcia

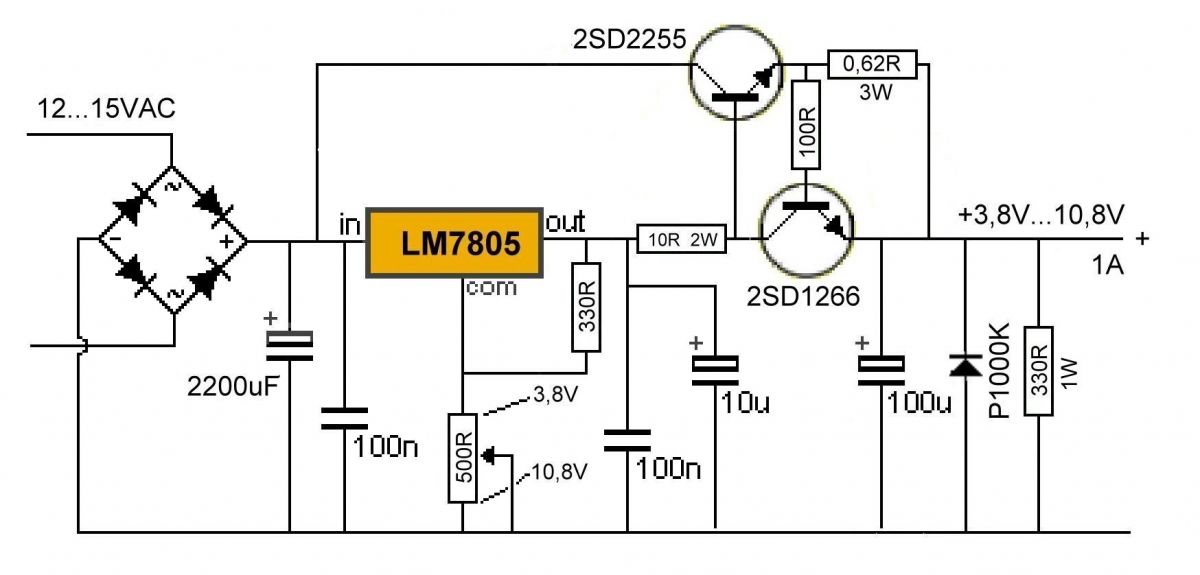

    Jeżeli do budowy zasilacza ma być zastosowany stabilizator LM7805 to proponuję skorzystać ze schematu żółtego bardziej "zaawansowanego technologicznie". Stabilizator LM7805 w swojej strukturze posiada zabezpieczenie przeciążeniowe.

    Tranzystor do regulacji napięcia

    Gdyby jedak potrzebny był zasilacz o większej wydajności np.do 3A (lub nawet tylko do 1A) to do wyjścia OUT stabilizatora LM7805 można podłączyć tranzystor 2SD2255. Wtedy napięcie regulowane na wyjściu takiego zasilacza jest od 3,8V do 10,8V. Ten zasilacz nie posiada elektronicznego zabezpieczenia przeciwzwarciowego i aby zabezpieczyć tranzystor przed uszkodzeniem podczas zwarcia gniazd wyjściowych to w szynie dodatniej między mostkiem prostowniczym, a dodatnim biegunem kondensatora 4700uF należy umieścić bezpiecznik 3A (1,2A).

    Tranzystor do regulacji napięcia

    Jakby jednak był dostęp do LM317 to można zastosować zasilacz o regulowanym napięciu wyjściowym +1,2V...12,7V z ograniczeniem prądu wyjściowego od 0,3A do 1,3A.
    Jezeli usuniemy potencjometr 2,2k i w to miejsce wstawimy rezystor 560R to na wyjściu zasilacza otrzymamy stałe napięcie +4,2V. Napięcie wejściowe - zasilające można zmniejszyć z +15V do +8V...10V/1,5A
    Można jeszcze pokombinować i w szereg z potencjometrem 2,2k połączyć rezystor 560R, a wtedy otrzymamy regulowane napięcie wyjściowe od +4,2V...15,3V. Przy takiej zmianie napięcie zasilające na wejściu LM-a powinno wynosić minimum +18V/1,5...2A .
    Zmniejszając wartość rezystora 560R zmniejszamy zakres regulowanego napięcia wyjściowego - minimalnego i maksymalnego.

    Tranzystor do regulacji napięcia

    Oczywiście tranzystory 2SD1266 i 2SD2255 oraz stabilizatory LM7805 i LM317T muszą być umieszczone na radiatorach.
  • Specjalista elektronik
    Około 50 lat temu możliwości produkcji tranzystorów w Polsce były bardzo ograniczone - w zasadzie produkowano tylko tranzystory germanowe PNP (i bardzo niewiele krzemowych NPN), więc wymyślano takie konstrukcje zasilaczy, do których pasowały takie tranzystory. Ale takie zasilacze mają pewną wadę: duży spadek napięcia na tranzystorze mocy (nieco mniejszy, jeśli używa się Darlingtona); żeby tę wadę usunąć, trzeba mieć dodatkowe napięcie do zasilania bazy tranzystora mocy (np. podwajacz napięcia przy prostowniku w zasilaczu), albo użyć tranzystorów o różnych polaryzacjach - np. jeden NPN i jeden PNP. Pytanie: czy autor ma tylko te tranzystory, które podał? To są tranzystory mocy: para komplementarna Darlingtonów o większej mocy i zwykły NPN o nieco mniejszej. Przydałyby się jeszcze jakieś o znacznie mniejszej mocy.

    Podłączanie tranzystora w układzie wtórnika do wyjścia stabilizatora, i na dodatek Darlingtona, nie jest dobrym pomysłem - psuje stabilizację napięcia. Lepiej podłączać na wejściu. Schemat bywa w notach katalogowych stabilizatorów napięcia - o ile pamiętam, połączenie LM317 z tranzystorem PNP pozwala na użycie wspólnego radiatora bez podkładek izolujących (LM317 ma wyjście połączone z wkładką radiatorową) - nie wiem, jak z 7805.
  • Poziom 30  
    _jta_ napisał:
    Około 50 lat temu możliwości produkcji tranzystorów w Polsce były bardzo ograniczone - w zasadzie produkowano tylko tranzystory germanowe PNP (i bardzo niewiele krzemowych NPN), więc wymyślano takie konstrukcje zasilaczy, do których pasowały takie tranzystory.


    Dziwne skojarzenia z tranzystorami germanowymi, gdyż w tym temacie nie było mowy o tranzystorach germanowych, a tymbardziej w załączonych układach nie są zastosowane takie tranzystory.

    _jta_ napisał:
    Ale takie zasilacze mają pewną wadę: duży spadek napięcia na tranzystorze mocy (nieco mniejszy, jeśli używa się Darlingtona); żeby tę wadę usunąć, trzeba mieć dodatkowe napięcie do zasilania bazy tranzystora mocy (np. podwajacz napięcia przy prostowniku w zasilaczu),


    W dwóch układach załączonych przeze mnie, gdzie są zastosowane tranzystory krzemowe nie jest potrzebne "dodatkowe napięcie do zasilania bazy tranzystora mocy (np. podwajacz napięcia przy prostowniku w zasilaczu)".
    Zastosowanie takiego rozwiązania skomplikowałoby budowę tych prostych układów, a przecież autor tematu napisał: "...prosiłbym o schemat (łatwy)."
    Napięcia wejściowe można zwiększyć w przypadku, gdy napięcia wyjściowe będą wykorzystywane na poziomie +10V...12,6V.
    Gdyby autor tematu do swoich celów miał zamiar używać napięcia wyjściowego +4,2V, bo napisał: "...docelowo ma być 4,2V." to podane napięcia wejściowe (+15V, +18V) w dwóch ukladach zasilaczy tranzystorowych powinny być wystarczające.


    _jta_ napisał:
    Podłączanie tranzystora w układzie wtórnika do wyjścia stabilizatora, i na dodatek Darlingtona, nie jest dobrym pomysłem - psuje stabilizację napięcia. Lepiej podłączać na wejściu


    Zgadza się, ale według noty katalogowej na wejściu stabilizatora LM7805 powinien być podłączony pojedynczy tranzystor mocy PNP, a nie tranzystor PNP typu Darlington.
    W podanym zestawie półprzewodników w poście #1 nie ma niestety pojedynczego tranzystora mocy PNP tylko jest do dyspozycji tranzystor mocy PNP Darlington (2SB1493), tranzystor mocy NPN Darlington (2SD2255) i tranzystor pojedynczy NPN (2SD1266).
    Natomiast na wyjściu LM7805 może pracować tranzystor mocy Darlington NPN i taki został zastosowany.
    Przy obciążeniu prądowym 1A stabilizacja napięcia wyjściowego będzie wystarczająco dobra, bo w takim układzie zauważalny brak stabilizacji (spadek napięcia wyjściowego) występuje przy dużych obciążeniach prądowych około 5...10A (przy takiej konfiguracji połączeń elementów takie wyniki są osiągalne).
    Ten układ zasilacza lub jak to woli regulator napięcia można jeszcze dodatkowo wyposażyć w zabezpieczenie przeciwzwarciwe i przeciążeniowe wykorzystując do tego celu jeszcze jeden tranzystor będący w zasobach autora tematu.

    Tranzystor do regulacji napięcia

    _jta_ napisał:
    Schemat bywa w notach katalogowych stabilizatorów napięcia - o ile pamiętam, połączenie LM317 z tranzystorem PNP pozwala na użycie wspólnego radiatora bez podkładek izolujących (LM317 ma wyjście połączone z wkładką radiatorową) - nie wiem, jak z 7805.


    W zasilaczu, gdzie zastosowano LM317 + tranzystor mocy PNP jest możliwość umieszczenia razem obu półprzewodników na jednym radiatorze bez podkładek izolacyjnych, natomiast w ukladzie LM7805 + tranzystor mocy PNP nie można tego zrobić - muszą być podkładki izolacyjne.

    Mając na uwadze to co napisał autor tematu "...docelowo ma być 4,2V." to tutaj wypadałoby zastosować ładowarkę do ogniw Li-Ion, a nie jakiś układ z regulacją napięcia.
    Gdyby tak było to warto zajrzeć do tego tematu:
    "prośba o pomoc w doborze rezystorów - ładowarka na lm317 i tranzystorach"
    https://www.elektroda.pl/rtvforum/topic3445975.html

    Tranzystor do regulacji napięcia
