Projekt statywu do Proxxona

rsave 22 Kwi 2020 22:40 2148 15
  • Witam serdecznie

    Chciałbym wam przedstawić swój mały projekcik, który powstał z powodu notorycznego łamania cienkich wierteł i frezów. Jest to statyw do multiszlifierki Proxxon (ja posiadam model IBS/E) gdzie średnica pierścienia do mocowania wynosi 20 mm – i każdy inny model z tą średnicą będzie pasował.

    Oczywiście można było kupić gotowy statyw – ale cała radość projektowania i tworzenia jest bezcenna.

    Całość projektu została wykonana w programie fusion360. Elementy drukowane na drukarce Ender3D. Użyty filament to PETG firmy DevilDesign.

    Projekt statywu do Proxxona

    Projekt statywu do Proxxona

    Kilka danych technicznych:
    1. Podstawa wykonana z kawałka blatu kuchennego 275 mm x 200 mm x 38 mm
    2. Wspornik z profilu Alu 20 mm x 20 mm x 1, 5mm
    3. Kolumna to wałek liniowy o średnicy 20 mm
    4. Po wałku poruszają się dwa łożyska liniowe zamknięte LM20UU
    5. Napęd stanowi koło zębate poruszające się po listwie zębatej (druk 3D)
    6. Zakres pracy to 100 mm

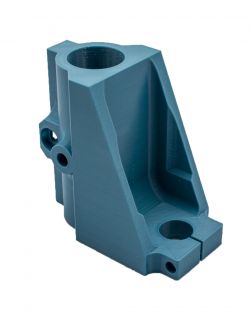

    W pierwszej części przedstawię uchwyt. Jest to zintegrowane mocowanie z częścią napędową, łożyskowaniem liniowym oraz blokadą posuwu – taki rdzeń całego projektu.

    Projekt statywu do Proxxona

    Mocowanie Proxxona to najzwyklejszy otwór, który zaciskamy śrubą. Gniazda pod łożyska liniowe posiadają średnicę o 0,2 mm mniejszą i łożyska są umieszczone na wcisk (bez kleju).

    Projekt statywu do Proxxona

    Między łożyskami jest wklejona w swoje gniazdo nakrętka, która służy do wkręcenia śruby blokującej posuw. Ta nakrętka znajduje się w przewężeniu, które spełnia dodatkowo rolę hamulca przed samoistnym opadaniem całego zestawu. Wałek po prostu porusza się dzięki temu dość ciasno. Nie chcę stosować tu sprężyn dla powrotu „do góry” i innych patentów.


    Łożyska zostały wprasowane na swoje miejsca za pomocą pręta gwintowanego i podkładek. (oczywiście określenie „wprasowane” proszę brać z przymrużeniem oka).

    Projekt statywu do Proxxona

    Projekt statywu do Proxxona

    Druk 3D został wykonany na drukarce Ender3
    Filament PET-G
    Warstwa 0,2 mm
    dysza 0,4 mm

    Projekt statywu do Proxxona

    Projekt statywu do Proxxona

    Dla lepszego zobrazowania całości zapraszam na mój kanał YouTube i zachęcam do subskrypcji i śledzenia projektu, pliki STL dostępne pod każdym filmem.


    Link


    YouTube - RSAVE

    W następnych częściach przedstawię resztę bloków projektu i omówię szczegóły działania ;)
    Serdecznie pozdrawiam
