[Solved] EAGLE - Projektowanie napisów w soldermasce

yahooyahoo 24 Apr 2020 11:12 279 1
Altium Designer Computer Controls
  • #1
    yahooyahoo
    Level 10  
    Dzień dobry Koleżankom i Kolegom.

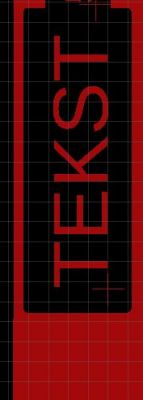

    Projektuję płytkę w Eaglu 9.6.1. Wstawiłem tekst w polygonie masy, chciałbym dokładnie taki sam efekt uzyskać w soldermasce (tStop).

    EAGLE - Projektowanie napisów w soldermasce

    Gdy wstawiam prostokąt w warstwie tStop bez soldermaski zostaje cały obszar, również miedź napisu. Natomiast gdy kopiuję tekst do soldermaski to oczywiście zakryty jest cały obszar, a odsłonięta jest miedź napisu.

    Czy da się w jakiś w miarę prosty sposób, bez pisania bibliotek, osiągnąć taki efekt "negatywu" jak w warstwie Top, tzn żeby odsłonięty był prostokąt, ale miedziany napis pozostał nakryty soldermaską?

    Pozdrawiam
  • Altium Designer Computer Controls
  • #2
    yahooyahoo
    Level 10  
    Po dłuższych poszukiwaniach wszystko wskazuje na to, że w soldermasce można robić tylko powierzchnie zamknięte, nie da się (bez pisania bibliotek) zasłonić maską fragmentu odsłoniętej powierzchni. Temat zamykam.
