Wnętrze wkrętarki Bosch IXO z akumulatorem Li-ion

TechEkspert 24 Apr 2020 19:49 6447 30
  • Wnętrze wkrętarki Bosch IXO z akumulatorem Li-ion
    Recenzja wkrętarki na akumulatory AA Ni-MH autorstwa @p.kaczmarek2 zachęciła mnie do zajrzenia do wnętrza wkrętarki Bosch IXO zasilanej akumulatorem Li-ion. Wkrętarkę nabyłem jako używaną, powodem sprzedaży był brak sprzęgła, nowa wkrętarka IXO jest dość kosztowna ~170zł. Wkrętarka waży ~312g długość to ~170mm, wkrętarka oświetla pole pracy białym LED, przednią maskownicę można obrócić aby uzyskać światło bardziej rozproszone lub skupione. Wkrętarkę można ładować z wykorzystaniem gniazda microUSB ze standardowej ładowarki sieciowej lub samochodowej 5V, lub z portu USB komputera. Wkrętarka posiada zaskakująco dużą siłę, co poprzedni użytkownik uznał za wadę ze względu na brak sprzęgła i brak regulacji prędkości w przycisku. Mi duży moment siły nie przeszkadza, trzeba zwyczajnie uważać co się robi. Zobaczcie poniżej jak wkrętarka daje sobie radę z wkrętem do karton-gipsu i kawałkiem drewna 5cm x 6cm:

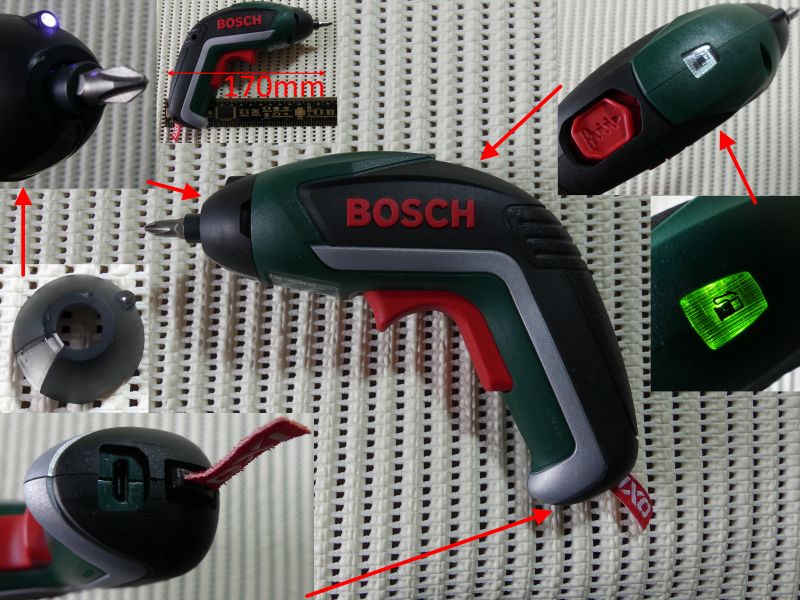

    Przełącznik lewo/tylko światło/prawo znajduje się u góry, lekkie przyciśnięcie spustu uruchamia podświetlenie, mocniejsze przyciśnięcie uruchamia silnik. Wskaźnik ładowania kolor zielony, kolor czerwony sygnalizacja rozładowania. Kilka szczegółów konstrukcyjnych poniżej:

    Wnętrze wkrętarki Bosch IXO z akumulatorem Li-ion

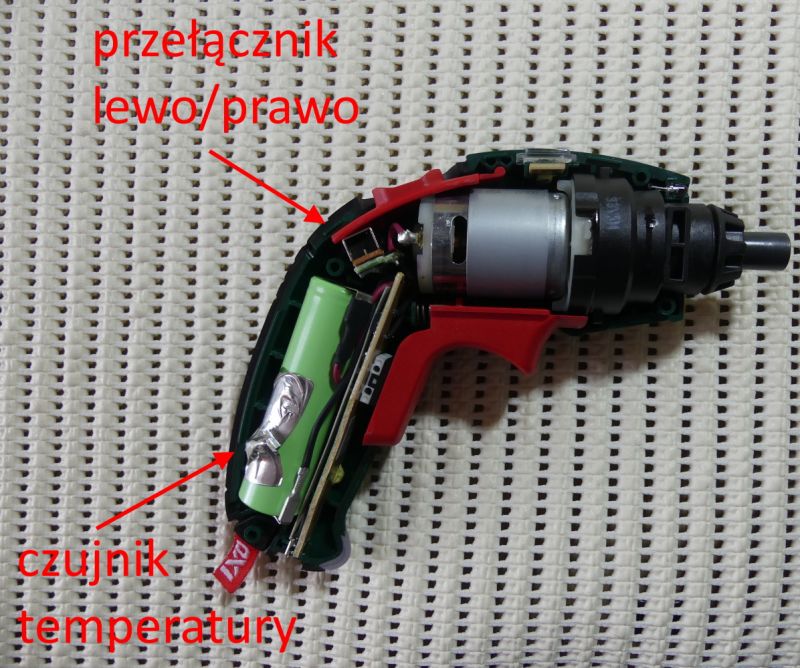

    Zaglądamy do wnętrza, przełącznik lewo/prawo znajduje się w obwodzie silnika to sprytny sposób na zmniejszenie ilości potrzebnych tranzystorów. Na akumulatorze przyklejony jest czujnik temperatury:

    Wnętrze wkrętarki Bosch IXO z akumulatorem Li-ion

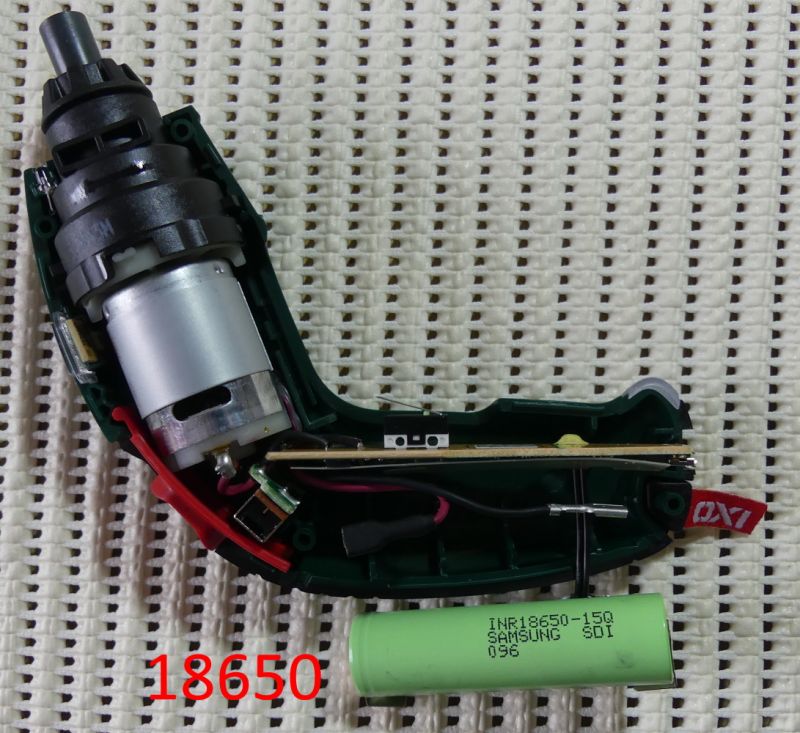

    Ogniwo 18650 Li-ion jest podłączone na rozłączalnych terminalach:

    Wnętrze wkrętarki Bosch IXO z akumulatorem Li-ion

    Zastosowano dwie krańcówki, to tak zrobili dwustopniowy spust:

    Wnętrze wkrętarki Bosch IXO z akumulatorem Li-ion

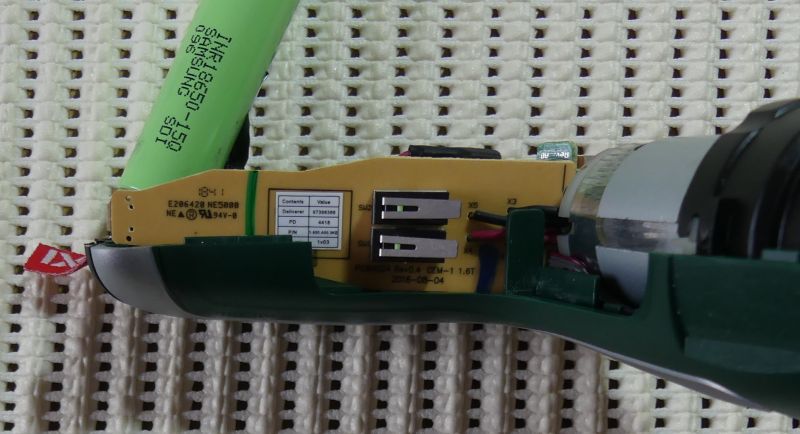

    Poniżej znajdziecie zdjęcie PCB. Jest zastosowany jakiś rodzaj zabezpieczenia przed przeciążeniem silnika DC. Nie jest to proste, ale przy słabszej baterii kilkakrotnie udało mi się zatrzymać obroty wkrętarki. Silnik jest wtedy nagle zatrzymany dopiero puszczenie i przyciśnięcie spustu ponownie uruchamia obroty. Nie jestem pewien czy badany jest prąd, raczej zbyt niskie napięcie na akumulatorze (co pośrednio wynika z płynącego prądu) zatrzymuje silnik szczotkowy. Część układu to ładowarka akumulatora, sterowanie LEDami i obsługa czujnika temperatury. Widać też MOSFET sterujący silnikiem i diodę zabezpieczającą przed przepięciami.

    Wnętrze wkrętarki Bosch IXO z akumulatorem Li-ion

    Zmierzyłem multimetrem cęgowym prąd akumulatora, przy pracy jałowej jest to ~1.2A, próba zatrzymania wrzeciona to wzrost prądu do ~7A.

    Na +:
    -duża siła wkręcania
    -solidna konstrukcja
    -zabezpieczenia elektroniczne (przegrzanie akumulatora, zbyt duży prąd / lub zbyt niskie napięcie akumulatora)
    -ładowanie poprzez gniazdo micro USB
    -poręczna (mała waga i wymiary)

    Na -:
    -brak regulowanego sprzęgła
    -brak regulacji prędkości obrotów
    -trzeba uważać - duża siła wkręcania
    -cena nowego sprzętu

    Wkrętarkę wykorzystałem wielokrotnie przy wkrętach do drewna, skręcaniu obudów plastikowych, a nawet zdarzało mi się nią wiercić w plastiku, metalu, drewnie i gipsowej ścianie (przejściówka z bit 1/4" na uchwyt do małych wierteł 0.5mm - 6.5mm).
