Asus P8B75-M - Działanie układu załącznia płyty głównej? potrzebny schemat

26 Kwi 2020 04:01 222 13
  • Poziom 9  
    Witam forumowiczów!

    W skrócie: potrzebuję schematu płyty głównej Asus P8B75-M, albo jakiejś zbliżonej. Muszę sprawdzić, na jaki układ idzie sygnał ze zworki do kasowania CMOS i gdzie idzie napięcie z baterii do podtrzymania pamięci.


    Dłuższa lektura: zacznę od opisu przypadłości mojej płyty głównej Asus P8B75-M.

    Kupiłem używkę z allegro (rzekomo 100% sprawna).
    Po podłączeniu wszystkiego tak jak być powinno, komputer włączył się i działał (porobione testy pod obciążeniem procka, RAM, karty graficznej itd.)

    Niestety co jakiś czas przy włączaniu komputera płyta główna informowała mnie, że ustawienia biosa zostały skasowane (mimo, że ciągle był podłączony do prądu). Ustawiałem więc je od nowa i komputer dalej działał.

    Irytowało mnie to, więc pierwsze co zrobiłem to wymieniłem baterię od CMOS - ustawienia dalej się kasowały.

    Założyłem więc inną zworkę w miejscu, gdzie kasuje się ustawienia - dalej to samo.

    Po kilku kolejnych dniach komputer jakiś czas po wyłączeniu sam zaczął się włączać. I jak sam się uruchomił to za każdym razem był już komunikat, że ustawienia biosa zostały skasowane.

    Wyciągnąłem więc pacjenta z obudowy na stół. Zostało tylko główne zasilanie 24pin + 4 piny na procek, jedna kość RAM i procek. Wszystkie inne przewody od ledów HDD, zasilania itd. odłączone. Płytę załączałem zworką.

    Po którejś próbie płyta w ogóle przestała się włączać. Stwierdziłem, że może uszkodzony jest zasilacz (zasilacz markowy ze stacji roboczej Fujitsu, wnętrzności Delty, więc na pewno nie czarna lista :D ).

    Kupiłem nowego 600W SilentiumPC Vero L2 - dalej to samo.

    Przypadkowo zauważyłem, że jak nacisnę na płytę w okolicach 24 pinowego gniazda zasilania, to płyta się próbuje włączyć. Trzymając więc delikatnie przegiętą płytę, komputer się włączył i działał (oczywiście ustawienia biosa zostały skasowane).

    Z tego co wyczytałem to żeby płyta główna się włączała muszą być spełnione warunki:
    - zworka w pozycji defaultowej (a nie w pozycji kasowania pamięci CMOS) - to sprawdziłem i faktycznie, jak zwora jest w pozycji kasowania, to płyta się nie włącza w ogóle
    - poprawnie włożona bateria (oczywiście nierozładowana). To także sprawdziłem. Bez baterii płyta nie daje znaków życia.

    Moje pierwsze założenie to takie, że gdzieś jest zimny lut/uszkodzona ścieżka i któryś z tych warunków nie jest według płyty spełniony. To potwierdzałoby kasowanie ustawień biosa.

    Co sprawdziłem:
    1) na pinie od włącznika jest 5V, czyli OK, bo włączamy ją zwierając do GND
    2) na pinie od kasowania pamięci w miejscu domyślnym jest 3,3V, jak przełożymy zworkę żeby skasować to zwieramy do GND.
    3) na płycie świeci się zielona dioda STANDBY+5V, więc zasilanie z zasilacza 5V jest.
    4) zwierając zielony przewód zasilacza z GND, zasilacz się uruchamia, wentylator od CPU zaczyna się kręcić itd. (zakładamy więc, że nie ma żadnej zwory na liniach 12V, 5V i 3,3V). W takiej sytuacji jednak brak piknięcia z głośniczka i czarny ekran.
    5) przelutowałem trochę elementów, tam gdzie wydawało mi się, że mogły być zimne luty - bez efektów, dalej po odgięciu czasami uda się załączyć.
    6) przegrzałem płytę trochę hot airem - bez efektów.

    Niestety nie znając zasady działania układu załączania płyty głównej i nie mając jakiegokolwiek schematu (nawet dla innej płyty) mierzenie po omacku nic nie wnosi. Stąd moja prośba o wyjaśnienie lub podrzucenie schematu, by cokolwiek dalej w temacie podziałać.

    Każda nawet najmniejsza informacja będzie pomocna. Czy za załączenie płyty głównej odpowiedzialny jest jakiś mikrokontroler, czy tym wszystkim zarządza chipset, czy jak?

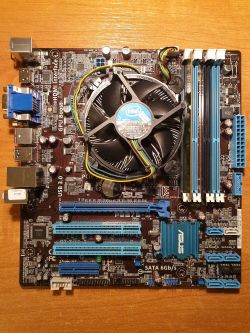

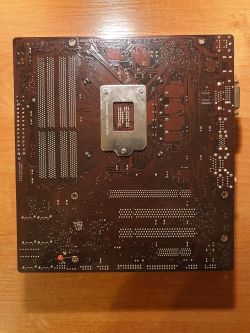

    Zdjęcie płyty:
    Asus P8B75-M - Działanie układu załącznia płyty głównej? potrzebny schemat Asus P8B75-M - Działanie układu załącznia płyty głównej? potrzebny schemat
  • BotlandBotland
  • Moderator - Komputery Serwis
    Witaj.
    W skrócie szanse na znalezienie schematu tej płyty są niewielkie, jeśli nie zerowe.
    RTC jest teraz częścią chipsetu (PCH), zasilanie bateryjne jest podłączone do jednego z wyprowadzeń PCH (VccRTC).
    https://www.intel.com/content/dam/www/public/...datasheets/7-series-chipset-pch-datasheet.pdf - Tu znajdziesz opis układu B75, opis jego funkcjonalności i opis jego wyprowadzeń.

    Jeśli kupiłeś tę płytę na tyle niedawno, że jest jeszcze objęta gwarancją startową lub możliwością 14-dniowego zwrotu - dobra rada - skorzystaj z tej możliwości.
  • BotlandBotland

  • Spec od komputerów
    Opis usterki może wskazywać na uszkodzenie połączeń BGA pod PCH. Takie uszkodzenie mogło powstać z powodu naprężeń, wygięć płyty - w transporcie, przy demontażu lub montażu.
    Jak wyżej - jeśli masz gwarancję to z niej skorzystaj.
  • Poziom 9  
    Dziękuję za odpowiedzi. Niestety już minął okres 14 dniowej gwarancji, dlatego sam podjąłem próby naprawy. Dzisiaj spróbuję jescze porządnie wygrać chipset, bo i tak w przeciwnym razie płyta wyląduje na śmietniku.
  • Poziom 9  
    Płyta kosztowała 230zł. Nie opłaca się jej dawać na profesjonalną naprawę.

    Tak wygląda przygotowanie moje do reflowu:
    - stół grzewczy z drukarki 3d, temp stołu ustawiona na 110stopni
    - termopara z multimetrem (pewnie nie jest jakaś superdokładna, ale myślę, że wystarczy)

    Wszystko postaram się grzać według krzywej do układów bez ołowiu.

    Życzcie mi powodzenia. :D
    Asus P8B75-M - Działanie układu załącznia płyty głównej? potrzebny schemat
  • Pomocny post
    Spec od monitorów
    kbc oraz PS2 plus monitoring zabezpiecza ten układ Nuvoton NCT5535D.
    - brak datasheet
    Asus P8B75-M - Działanie układu załącznia płyty głównej? potrzebny schemat

    zajrzyj na stronę Link
  • Poziom 9  
    Trochę jednak zmodyfikowałem swój pomiar temperatury: nałożyłem trochę pasty termoprzewodzącej na drugiej stronie laminatu, centralnie pod chipsetem i przykleiłem termoparę taśmą kaptonową.

    Co do reflowu: grzałem tak długo z góry hot airem, aż nie osiągnąłem temp. 250stopni na termoparze. Później wyłączyłem grzany stół i pozwoliłem ostygnąć całej płycie.

    O dziwo po tym zabiegu płyta wystartowała przy pierwszej próbie, ale moja radość nie trwała długo z dwóch powodów:
    - brak obrazu
    - kilka sekund po włączeniu upalił się mosfet (PQ21) znajdujący się pod gniazdami pamięci RAM.

    Najbardziej prawdopodobne, że uszkodziłem chipset za wysoką temperaturą. Przez chwilę grzałem nawet powietrzem o temp. 400stopni, bo nie mogłem dojechać na termoparze do 250. Chociaż na laminacie od chipsetu nie zrobiły się żadne pęcherze itd.

    Dodatkowo zauważyłem, że jeden z elektrolitów spuchł (chociaż na niego nie dmuchałem gorącym powietrzem).


    Nie wiem nawet czy jest sens do dalej próbować reanimować, bo jeżeli jest jakaś zwora na kulkach pod chipsetem, to i tak nic z tym nie zrobię.

    Mogę na próbę zamówić jeszcze takiego upalonego mosfeta, wymienić ten kondensator, ale powiedzcie, czy jest sens?


    Dzięki wielkie lisku za schematy!

  • Spec od komputerów
    damianalex napisał:
    ale powiedzcie, czy jest sens?
    - po takim grzaniu płyta raczej tylko na dawcę organów.
    PCH są delikatne i na takim sprzęcie była większe prawdopodobieństwo trafienia 6 w lotto niż skuteczna naprawa.
  • Spec od monitorów
    Wygląda ,że padł chipset SLJ85;= B75

    Płyta nadal droga , na Alle..drogo i na ebay.
    najtaniej w Chinach, od ok. 55.$ (z wysyłką od 60)

    było kilka rodz. tych płyt (za -M ..były kolejne literki) co rzutowało na il. złącz SATA (2...4...do 6) , położenie ich na MB
    ASUS-P8B75-M-CSM
    ASUS-P8B75-M-LX
    ASUS-P8B75-M-LE (2xSATA)
    ASUS-P8B75-M (5 x SATA II / 1 x SATA III)

    Asus P8B75-M - Działanie układu załącznia płyty głównej? potrzebny schemat Asus P8B75-M - Działanie układu załącznia płyty głównej? potrzebny schemat

    Napięcie Vgfx pojawia się jako ostatnie (dla grafiki)
    LED od DRAM świecił/ czy migał ?
    - lub z RAM migał > sprawdz VREF, pin., 236 - VDDSPD, VTT i VDD)?

    Na tej płycie często padał B75 (luty pod nim)
  • Poziom 9  
    Ze schematu wynika, że spalony tranzystor zasilał PCH, więc nie wróży to dobrze.

    Spuchnięty kondensator jest tylko do USB, więc nie powinno to mieć wpływu.

    Kurcze szkoda, że przed próbą reflowu nie widziałem schematu. Grzałbym wtedy tylko kawałek laminatu od chipsetu, gdzie przychodzi sygnał od resetu CMOSa.

    Ale brnąc teraz dalej...
    Nie wróciłem uwagi, czy lampka od RAMU się w ogóle świeciła.

    Zamówiłem sobie ten tranzystor i kondensator. Jeszcze na razie nie dam jej spokoju, mimo, że są to już pieniądze i czas wyrzucane w błoto :D
  • Red. Komputery FAQ
    damianalex napisał:
    Kurcze szkoda, że przed próbą reflowu nie widziałem schematu. Grzałbym wtedy tylko kawałek laminatu od chipsetu, gdzie przychodzi sygnał od resetu CMOSa.

    Coo????

    Nie ma co męczyć tej płyty. Dawca organów został. Przegrzałeś chipset na tyle że doszło do wewnętrznego zwarcia PCH i upalił się przez to zasilający mosfet.
  • Poziom 9  
    Masz rację, gadam głupoty. Bez profesjonalnego sprzętu i dostatecznej wiedzy przegrzałem PCH i tyle.

    Dzięki wielkie za pomoc wszystkim.

    Oczywiście szkoda, że człowiek uczy się tylko na swoich błędach,a nie na czyichś :D

    Tym razem jednak się posłucham i zostawiam to już w spokoju. Miłej nocki życzę.
