Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

p.kaczmarek2 27 Kwi 2020 20:53 1683 9
  • Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Witajcie moi drodzy
    Dzisiaj przedstawię "inteligentne" gniazdo WiFi BlitzWolf BW-SHP8, czyli po prostu gniazdo elektryczne z przekaźnikiem którym możemy sterować przez aplikację na Androidzie z dowolnego miejsca na świecie. Gniazdo to oferuje też dodatkowe funkcjonalności, takie jak podgląd zużycia energii, harmonogram pracy (włączanie o danej godzinie, itp).
    Całą konfigurację gniazda i aplikacji przedstawię tutaj szczegółowo ze zdjęciami tak, by każdy zainteresowany produktem sam poradził sobie z jego uruchomieniem (oczywiście pomijając kwestie elektryczne, które powinna wykonać uprawniona do tego osoba).
    Na koniec pokażę co znajduje się w jego środku, czyli zrobię tzw. "teardown".

    Co oferuje BW-SHP8?
    Oto mały skrót funkcjonalności oferowanych przez BlitzWolfa i jego gniazdo BW-SHP8:
    - sterowanie gniazdem z poziomi sieci Internet (nawet spoza sieci LAN) poprzez aplikacje na Androida
    - możliwość sterowania gniazdem przez samą sieć LAN (w przypadku tymczasowego braku dostępu do Internetu)
    - możliwość sterowania gniazdem bez podłączenia żadnej sieci (bez konfiguracji) poprzez przycisk na jego obudowie
    - podgląd zużycia energii przez gniazdo wraz z historią tego zużycia
    - podgląd wartości napięcia i prądu
    - funkcja wyłączania gniazda po danym czasie
    - funkcja włączania/wyłączania gniazda danego dnia o danej godzinie
    - możliwość sterowania głosowego gniazdem poprzez m. in. Amazon Alexa lub Google
    - możliwość 'dzielenia się' inteligentnymi urządzeniami pomiędzy użytkownikami, dodania nowego konta domownika, itp
    Większość z tych rzeczy szczegółowo przetestuję i opiszę poniżej.

    Zakup gniazda
    Gniazdo zakupiłem w chińskim sklepie internetowym Banggood w aukcji o nazwie
    BlitzWolf® BW-SHP8 3680W 16A Smart WIFI Wall Outlet EU Plug Socket Timer Remote Control Power Monitor Work with Alexa Google Assistant IFTTT, chociaż można równie dobrze kupić na Aliexpress i na eBayu.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Koszt jego wynosi niecałe 20$, czyli około 80 złotych, u niektórych sprzedawców jest to rozbite na cenę gniazda i osobno przesyłki, a u innych przesyłka jest darmowa i całość jest w cenie gniazda.
    Ja osobiście zapłaciłem nieco mniej, gdyż użyłem ogólnodostępnego w internecie kodu zniżkowego, jak na obrazku poniżej:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Zakupu dokonałem 2020-03-30 a paczka dotarła do mnie 8 kwietnia, czyli raptem po tygodniu, dość szybko..
    Oczywiście bez potwierdzenia odbioru - listonosz wsadził ją do skrzynki.
    Na paczce od razu była informacja co jest w środku (kod produktu SKUC09915 i model BW-SHP8):
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Po przyglądnięciu się przesyłki zrozumiałem też czemu tak szybko doszła - została ona wysłana z Niemiec, a dokładniej z Frankfurtu:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    W środku było takie pudełeczko:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    A w pudełku było gniazdo, manual i dwie śrubki do montowania (jedna uciekła mi z kadru na zdjęciu):
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Manualowi zaraz się przyjrzymy.

    Manual BW-SHP8
    Poniżej zamieszczam wyraźne zdjęcia angielskojęzycznej instrukcji dołączonej do pudełka produktu:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Treść:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Polecam zapoznanie się z nią przed montażem i użycie gniazdka. Mimo wszystko poniżej szczegółowo zaprezentuje jak w praktyce sam je uruchamiałem.

    Podłączenie gniazda i uruchamianie aplikacji na Androida
    Na czas testów podłączyłem gniazdo do przewodu zasilającego, oczywiście respektując kolory i połączenia L/N/E (Live, Neutral, Earth), które są opisane na obudowie.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Sprawdziłem, czy gniazdo działa - działało, a przycisk na obudowie pozwalał je włączać i wyłączać. O jego stanie informuje dioda LED i w momencie przełączania słychać pracę przekaźnika:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Następnie sięgnąłem po telefon z Androidem i rozpocząłem konfigurację BlitzWolfa.
    Tutaj opiszę wszystko szczegółowo jak wyszło w praktyce - ekran telefonu pokażę na zdjęciach, ale będą one wyraźne i czytelne.
    Zacząłem od zeskanowania kodu QR z obudowy za pomocą Aparatu z telefonu:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Zaprowadził on mnie do strony:
    https://smartapp.tuya.com/blitzhome
    Na tej stronie widoczny był wielki przycisk Download:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Przycisk ten skierował mnie do oficjalnego sklepu Google, skąd można pobrać aplikację BlitzWolfa. To dobry znak, bo Google w pewnym stopniu weryfikuje każdą publikowaną tam aplikację, może nie robi tego bardzo dokładnie ale i tak to lepsze niż ściąganie obcego pliku .apk bezpośrednio ze strony producenta.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Ocena tej aplikacji na Google Play (tylko 3.5 gwiazdek) jest nieco niepokojąca, ale uznałem, że nie będę oceniać z góry i sam wszystko sprawdzę.
    Po zainstalowaniu trzeba się zalogować, ale jest też możliwość rejestracji.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Mamy do wyboru rejestrację poprzez email lub numer telefonu. Ja wybrałem opcję z emailem. Nie wiem czemu mimo wszystko nad polem do emaila było miejsce na numer telefonu, gdzie pojawiło się "Germany +49", ale ja tego nie wypełniałem, podałem tylko adres email i przeszedłem dalej.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Na kod weryfikacyjny musiałem poczekać kilka minut.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

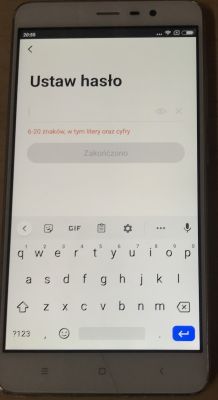

    Następnie musiałem ustawić hasło. Będzie ono potrzebne do zalogowania się (wraz z emailem):
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Po ustawieniu hasła uruchomiła mi się już aplikacja. Nie było więcej pytań, podawania danych, imion, nazwisk, regulaminów... Jedynie aplikacja poprosiła o dostęp do GPS i telefonu, którego jej udzieliłem.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

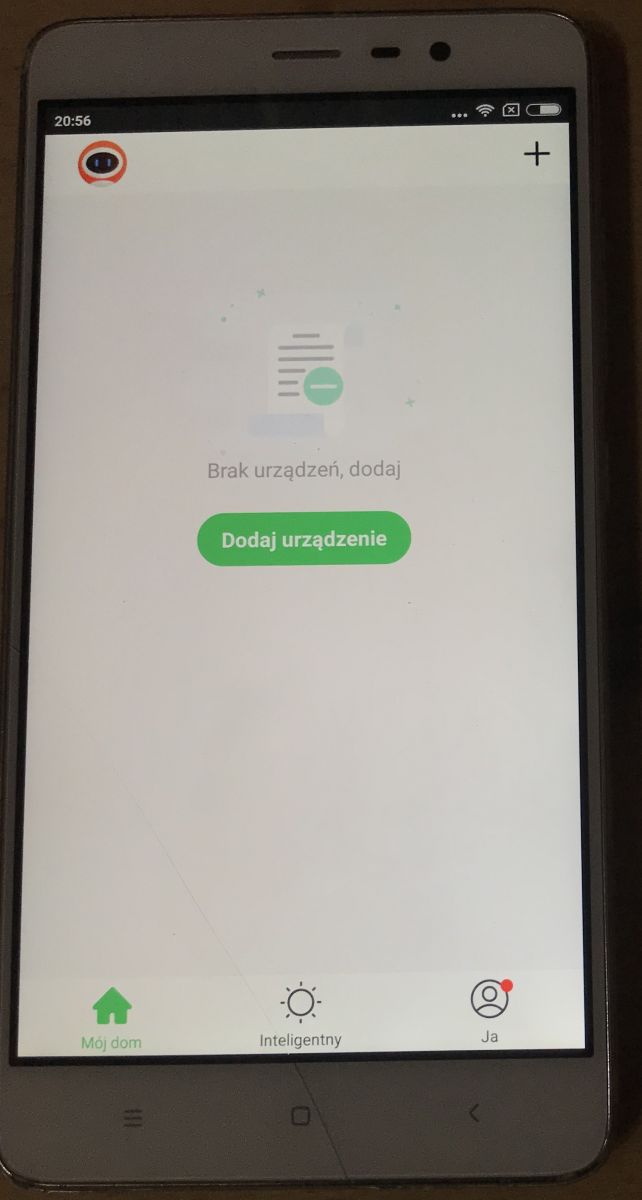

    Potem mogłem już dodać nowe urządzenie BlitzWolf czyli nasze gniazdo elektryczne WiFi, ale o tym już w następnym punkcie.

    Parowanie gniazda z aplikacją na Androida
    Aplikację już zainstalowałem, a konto BlitzWolf założyłem, więc przyszła pora połączyć się z zakupionym gniazdem.
    Aplikacja oferuje dwie opcje dodawania urządzenia - automatyczne i ręczne:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Na początek spróbowałem użyć opcji "Auto Scan", czyli dodawania automatycznego.

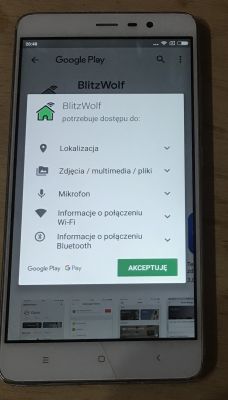

    Wymagało to dodania aplikacji dostępu do GPS/Lokalizacji:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

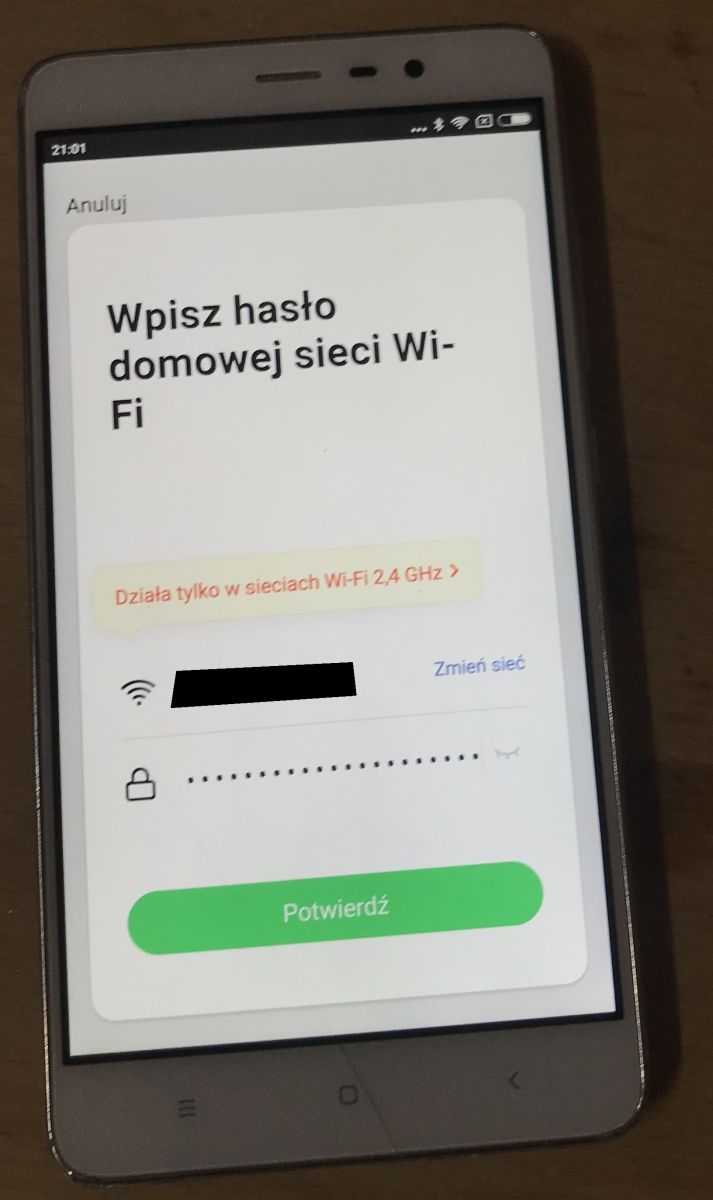

    Aplikacja również poprosiła o hasło do WiFi (moja sieć korzysta z szyfrowania WPA2-PSK). Z początku może wydawać się to podejrzane, ale to raczej konieczne, gdyż te hasło potem jest zapisane w pamięci gniazdka by ono mogło samo się łączyć z tym WiFi:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Następnie rozpoczęło się skanowanie:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Niestety nic nie znajdywało. Próbowałem resetować gniazdo zgodnie z instrukcjami z aplikacji, ale bez rezultatów:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Po kilku próbach uznałem, że raczej automatyczne parowanie gniazda z aplikacją u mnie nie będzie działać. Jeśli u kogoś to zadziałało to proszę o wypowiedź.
    Postanowiłem użyć ręcznego parowania, tzn. wybrać konkretny modelu urządzenia BlitzWolf (Gniazdo elektr. WiFi) jakie dodaje w tym formularzu:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Postąpiłem zgodnie z instrukcjami z ekranu:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Połączenie od razu się powiodło:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Nie było żadnych problemów z podłączeniem się do gniazda, a w mojej sieci WiFi pojawiło się nowe urządzenie (sprawdziłem to za pomocą IP Scannera):
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Oczywiście, pokazuję to tylko poglądowo, Wy nie musicie sprawdzać tego, BlitzWolf łączy i obsługuje wszystko w tle bez zaangażowania użytkownika.

    Sterowanie gniazdem z poziomu aplikacji na Androida
    Po sparowaniu aplikacji z gniazdem można już nim sterować za pomocą jednego tapnięcia w ekran:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    W momencie przełączania słychać pracę przekaźnika, który jest w obudowie gniazda.
    Lista posiadanych przez nas urządzeń BlitzWolf jest dostępna od razu po uruchomieniu aplikacji, można tam dodać kolejne gniazda, przełączniki i wiele innych rzeczy:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

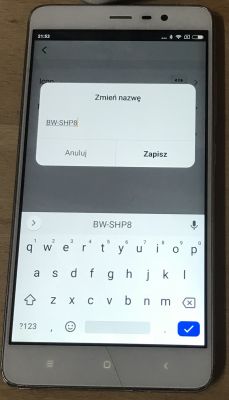

    We właściwościach danego urządzenia można zmienić jego ikonę, nazwę, grupę przynależności (podział na pomieszczenia):
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Funkcja włączenia/wyłączenia po czasie ("Countdown")
    Gniazdo oferuje prostą możliwość ustawienia tzw. 'sleep', czyli jednorazowego włączenia lub wyłączenia po danym czasie.
    "Countdown" włącza się bezpośrednio z ekranu widoku na gniazdo.
    Można tam ustawić czas z dokładnością do minut:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

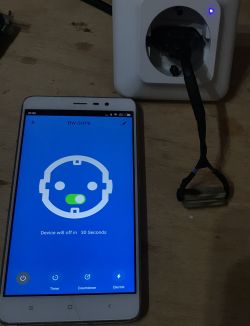

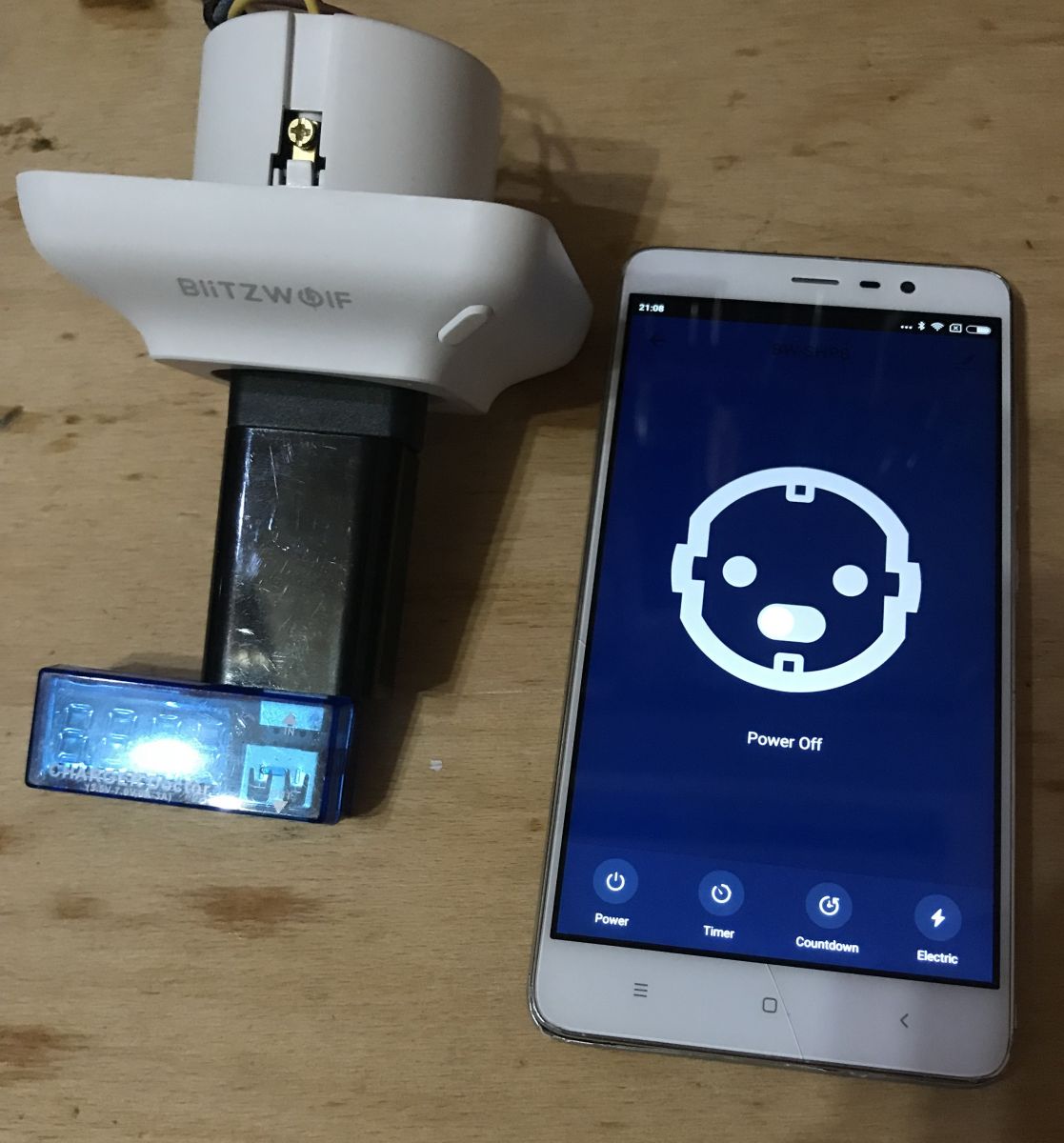

    (Na zdjęciu do gniazda podłączone jest moje sztuczne obciążenie-rezystor)
    Po ustawieniu czasu dostajemy komunikat Toast o treści "Device will off in 1 Minute" (czy tam jaki czas ustawiliśmy) i zaczyna się odliczanie.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Po czasie gniazdo się wyłącza (gaśnie też na nim dioda LED informująca o stanie) zgodnie z oczekiwaniami:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

    Harmonogram włączania/wyłączania gniazda
    BlitzWolf oferuje możliwość ustawienia szczegółowego harmonogramu operacji gniazda. Pozwala on sprecyzować kiedy gniazdo się włącza lub wyłącza.

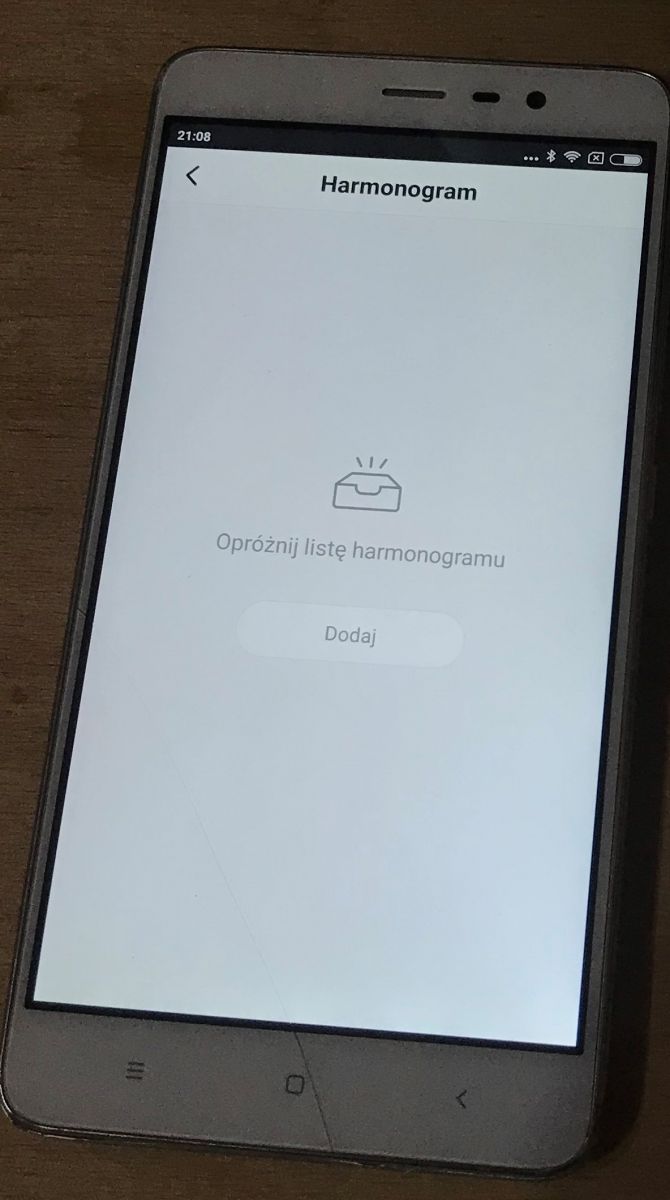

    Ustawia się to w zakładce "Harmonogram":
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Przycisk "Dodaj" pozwala dodać pojedyncze zdarzenie do harmonogramu:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Dla zdarzenia musimy określić:
    - typ zdarzenia (włączenie lub wyłączenie)
    - powtarzanie (tylko raz albo w określone dni tygodnia)
    - uwaga (komunikat)
    - widoczność notyfikacji na telefonie

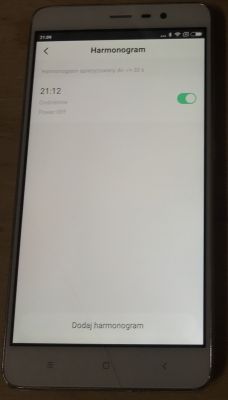

    Po zatwierdzeniu tego mamy nowe zdarzenie na liście harmonogramu:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Jeśli chcemy np. włączać oświetlenie lub grzejnik na dany czas to musimy oczywiście dać osobno dwa zdarzenia - włączenia i wyłączenia. One są wtedy osobno na liście:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

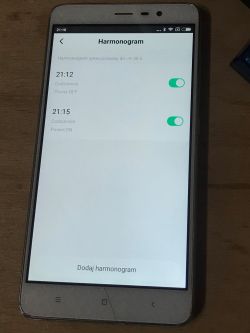

    Same komunikaty przypominające nam o tym że harmonogram się wykonuje wyglądają tak:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Całość przetestowałem i harmonogram działa poprawnie.

    Podgląd napięcia/prądu/zużycia energii gniazda
    Kolejną funkcjonalnością oferowaną przez podgląd stanu gniazda w aplikacji jest pomiar zużycia energii przez podłączone do niego urządzenia:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Zużycie energii na powyższym widoku jest przedstawione jako:
    - Current ele (mA) - bieżący prąd
    - Current Power (W) - bieżąca moc
    - Current Voltage (V) - bieżące napięcie
    - Total Ele (KWh) - całość zużycia mocy
    - Today Ele (KWh) - zużycie mocy bieżącego dnia
    Dodatkowo jest tam dostępna historia zużycia mocy dla każdego miesiąca osobno.
    Dla testu podłączyłem na cały dzień laptop do tego gniazda. Zużycie energii było od jakiegoś 40W (w trybie "Oszczędzanie energii" ze zgaszonym ekranem) do 80W (przy dużym użyciu procesora).

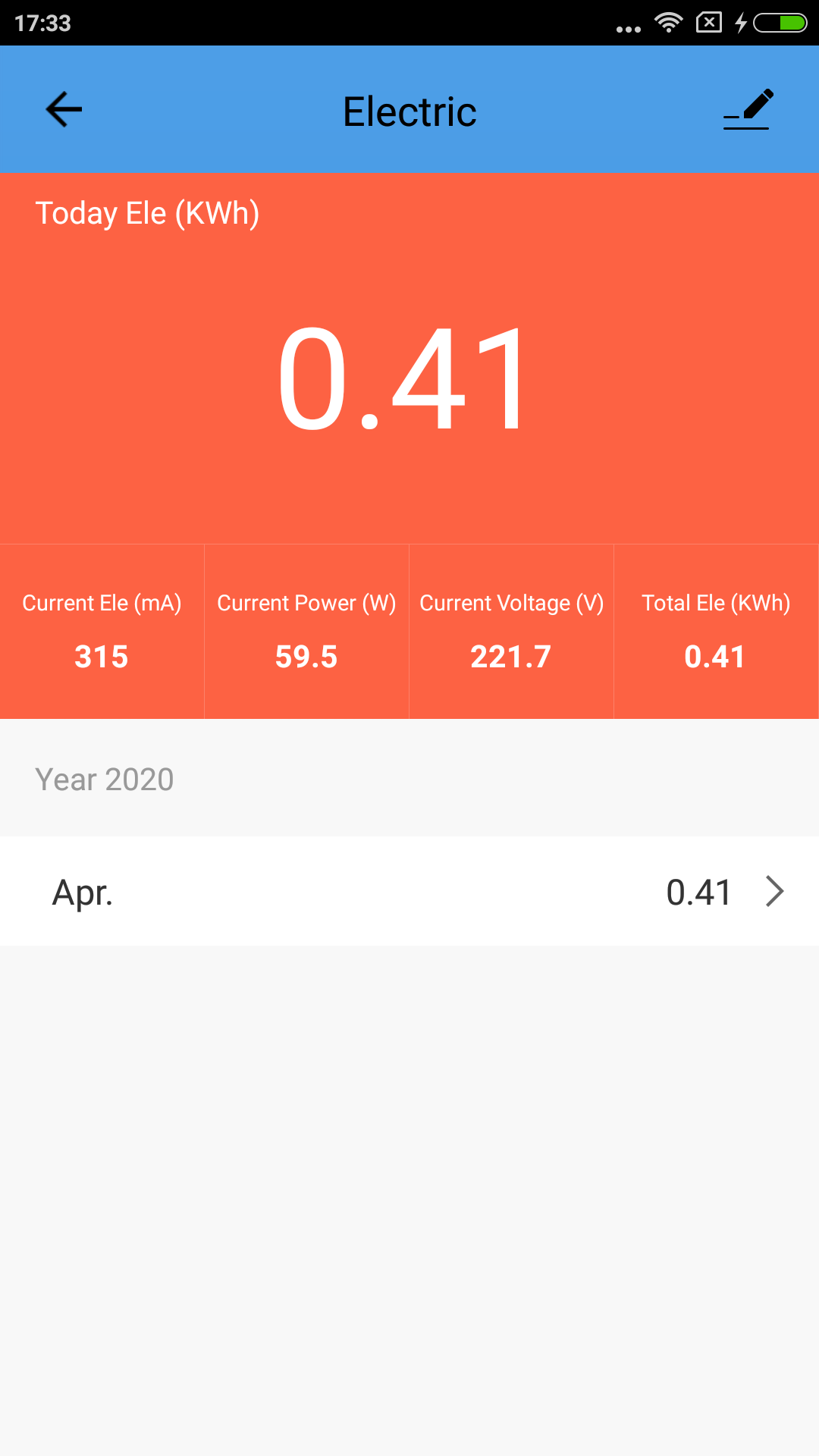

    Oto wyniki:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    A tak wygląda historia zużycia energii z dwóch dni o której wspominałem wcześniej. Pokazana jest w czytelny sposób na wykresie:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy


    Minitest z obciążeniem rezystancyjnym
    Z ciekawości postanowiłem zrobić dodatkowy mini-test w celu zweryfikowania na ile sensowne dane pokazuje gniazdko.
    W teście zdecydowałem się na użycie obciążenia rezystancyjnego, ponieważ dla niego bardzo wygodnie liczy się moc czynną.
    Moc prądu sinusoidalnego wtedy można określić wzorem:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Konkretnie użyłem opornika mocy 6.2k Ω, a dokładniej 6.222kΩ (według mojego Brymena):
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Zmierzyłem też napięcie w sieci, wyszło 222V i oszacowałem sobie z wcześniej wspomnianego wzoru moc:
    P = (222^2/6222)W = 7.92W
    Mniej więcej takiej mocy powinienem się spodziewać na moim obciążeniu rezystancyjnym przy tym napięciu.
    Z kolei wartość prądu skutecznego powinna tutaj wynosić około 36mA.

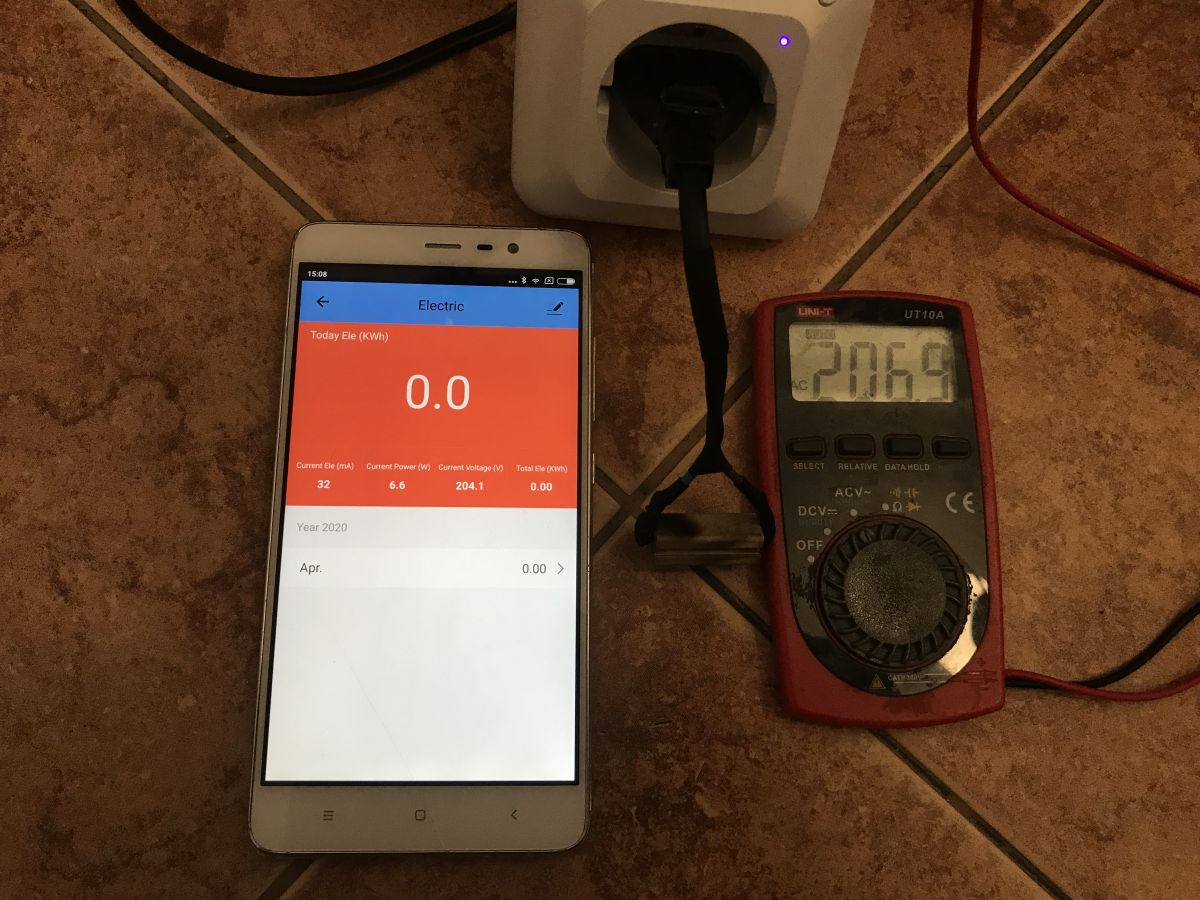

    Więc sprawdziłem czy tak jest w rzeczywistości:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Na zdjęciu jest dodatkowo mój miernik cęgowy UT210E i on też pokazuje wartość prądu płynącego do gniazda.
    Gniazdo pokazuje:
    - napięcie 221.4V
    - prąd 36mA
    - moc 7.9W
    UT210 pokazuje:
    - prąd 37mA
    UT10A pokazuje:
    - napięcie 223.7V (tu były wahania)
    Oczywiście każdy sprzęt ma swój błąd pomiaru ale i tak myślę, że nie jest źle, wszystko w ramach oczekiwań i zgodnie z obliczeniami które wykonałem. Minitest sugeruje, że gniazdo ma odpowiednia dokładność pomiaru dla codziennego użytku.

    Test pod dużym obciążeniem - czajnik elektryczny

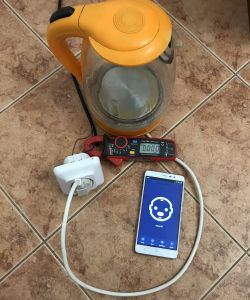

    Sprawdziłem też jak zachowa się gniazdo pod dużym obciążeniem. Użyłem do tego czajnika elektrycznego. Chciałem sprawdzić zwłaszcza jaki prąd obciążenia pokaże aplikacja BlitzWolfa. Do weryfikacji prądu obciążenia użyłem miernika cęgowego UT210E.
    Przygotowane stanowisko testu:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Wynik pomiarów:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Na powyższym zdjęciu aplikacja BlitzWolfa pokazuje:
    - prąd (Current Ele) 7878mA
    - napięcie (Current Voltage) 213.2V
    - moc (Current Power) 1691.4W
    UT210E pokazuje z kolei prąd 7.98A.
    Wyniki różnią się o niecałe 2%. Dokładność jest dla mnie zadowalająca.

    Test gniazda na różnych napięciach zasilania
    Test ten wykonałem za pomocą autotransformatora. Jego główną motywacją była ciekawość i też chęć sprawdzenia czy gniazdo w miarę poprawnie mierzy swoje napięcie pracy.
    Ustawienie do testów:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Pomiary wykonywałem co kilkadziesiąt V, chciałem tylko wstępnie określić jak zachowa się BlitzWolf.
    Wszystkie testy były wykonywane z obciążeniem rezystancyjnym 6.222kΩ
    Napięcie zasilania: 257V AC:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Napięcie zasilania: 207V AC:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Napięcie zasilania: 157V AC:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Napięcie zasilania: 130V AC:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Tu już zdarzyło się coś ciekawego - wyświetlany prąd i moc spadła do zera, mimo iż obciążenie było dalej podłączone i UT210E dalej pokazywał prąd 24mA.
    Napięcie zasilania: 73V AC:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Napięcie zasilania: 45V AC:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Tutaj jeszcze gniazdo poprawnie pokazywało napięcie.
    Napięcie zasilania: 25V AC:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Tu już gniazdo przestało odpowiadać. Nie dało się wcale nim kontrolować przez aplikację.
    Wniosek: gniazdo poprawnie mierzy swoje napięcie pracy i poprawnie pracuje aż do jakiś 45V, ale już nieco wcześniej ma problem z pomiarem małej mocy obciążenia i pokazuje zerowy prąd i moc.

    Test czy gniazdo pamięta swoje ostatnie ustawienie po wyłączeniu prądu w sieci
    Postanowiłem jeszcze dodatkowo sprawdzić co się stanie gdy nie będzie przez jakiś czas w ogóle prądu w domu - czy gniazdo po przywróceniu zasilania będzie pamiętać swój stan jaki miało poprzednio, czy przejdzie np. do domyślnego stanu np. OFF?
    Z tego też powodu przeprowadziłem kilka testów - osobno z włączonym telefonem i aplikacją BlitzWolf i osobno bez niej.
    Test z włączoną aplikacją - utrata energii w momencie gdy gniazdo jest w stanie ON:

    Test z włączoną aplikacją - utrata energii w momencie gdy gniazdo jest w stanie OFF:

    Wykonałem te same testy z wyłączoną aplikacją na telefonie i zachowanie gniazda było takie same.
    Wniosek: to gniazdo (BW-SHP8) pamięta swój stan sprzed utraty energii i samo włącza go po przywróceniu zasilania. Jeszcze pytanie, czy pamięta go w samym gnieździe (jakiś EEPROM lub Flash), czy na serwerach BlitzWolfa, ale tego już nie sprawdzałem.

    Open source firmware dla gniazda?
    Osobiście tego jeszcze nie testowałem, ale dla gniazda BW-SHP8 dostępne w sieci jest alternatywne firmware, a dokładniej to wspiera je projekt Tasmota:
    https://github.com/arendst/Tasmota/issues/5967
    Jest możliwe zatem, że da się korzystać z tego gniazda w ogóle bez łączenia się z serwerami BlitzWolfa, po prostu trzeba mu wgrać odpowiedni wsad.
    Tasmota jest to projekt open source firmware dla różnych urządzeń bazujących głównie na ESP8266, więcej tutaj:
    https://tasmota.github.io/docs/

    Test połączenia - dostęp z Internetu (z całego świata)
    Dla pewności sprawdziłem jeszcze czy jestem w stanie sterować gniazdem z każdego miejsca w sieci Internet.
    Swój telefon z aplikacją BlitzWolf podłączyłem do internetu mobilnego (poprzez access point na innym telefonie z kartą SIM, ale to nie jest teraz istotne), a gniazdo pozostawiłem na WiFi od internetu stacjonarnego (tego, na którym było skonfigurowane).
    Sprawdziłem połączenie i okazało się, że bez problemu mogę sterować gniazdem i odczytywać jego zużycie energii.
    Wniosek: Aplikacja mobilna i system BlitzWolfa[ pozwala sterować gniazdem z dowolnego miejsca w sieci Internet. Nie trzeba być w tej samej sieci LAN. Ważne tylko by i gniazdo i aplikacja miała dostęp do Internetu. Zrealizowane jest to zapewne tak, że pakiety idą poprzez serwer BlitzWolfa z sieci, on jest pośrednikiem między telefonem a gniazdkiem.


    Test połączenia - dostęp z lokalnej sieci (bez podłączenia do internetu)
    Sprawdziłem tez działanie aplikacji BlitzWolf w sieci WiFi bez dostępu do internetu.
    Po prostu wyciągnąłem główny kabel z routera.
    Telefon z aplikacją BlitzWolf i gniazdo BW-SHP8 zostawiłem oczywiście podłączone do sieci.
    Aplikacja przez chwilę nie odpowiadała, ale potem znów zaczęła działać responsywnie i pozwalała na sterowanie gniazdem.
    Sprawdziłem też restart telefonu z Androidem w celu określenia czy da się zalogować do BlitzWolfa bez Internetu w domu i aplikacja uruchomiła się bez problemów (nie było formularzu logowania, od razu się włączyła moja lista gniazdek).
    Wniosek: Aplikacja mobilna i system [b]BlitzWolfa działa nawet gdy nie ma kompletnie internetu w domu (ani w routerze, ani mobilnego), pod warunkiem że telefon i gniazdko są w tej samej sieci LAN.[/b]

    Pomiar zużycia prądu przez samo gniazdo
    Do pomiaru użyłem mojego miernika cęgowego UT210E oraz miernika zużycia energii na układzie V9261F.
    Zużycie energii gniazda włączonego (włączony przekaźnik):
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Zużycie energii z wyłączonym przekaźnikiem:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Przyznaję, że mogłem użyć do tego lepszego sprzętu pomiarowego, ale takiego nie posiadam, do tego wyniki pokrywają się z informacjami z sieci.
    Z włączonym przekaźnikiem gniazdo pobiera jakieś 0.7W, a z wyłączonym 0.3W.

    Teardown, czyli zaglądamy do środka gniazda
    Na koniec postanowiłem sprawdzić jak wygląda cały układ w środku.
    Samą plastikową obudowę jest łatwo zdjąć, trzyma się na czterech plastikowych zaczepach:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Tylna osłona gniazda przyczepiona jest do metalowej ramy też za pomocą takich czterech zaczepów:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Płytka gniazda i styki od ziemi też są przykręcone do obudowy:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Ja tutaj trochę pośpieszyłem się z wyciągnięciem styków od uziemienia, bo potem można je łatwiej wyjąć po zdjęciu metalowej ramy.
    Metalowa rama dość ciężko schodzi, trzeba podważyć dwa plastikowe zaczepy na raz. Ten plastik jest solidny i twardy.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    W ten sposób można wyjąć elektronikę ze środka:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Elektronika gniazda składa się z kilku płytek zlutowanych z sobą na stałe. Przedstawię poniżej dokładne jej zdjęcia i opiszę co widać.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Do małej płytki z przyciskiem i diodą LED idą sygnały podpisane jako GND, 3.3V, RX i TX:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

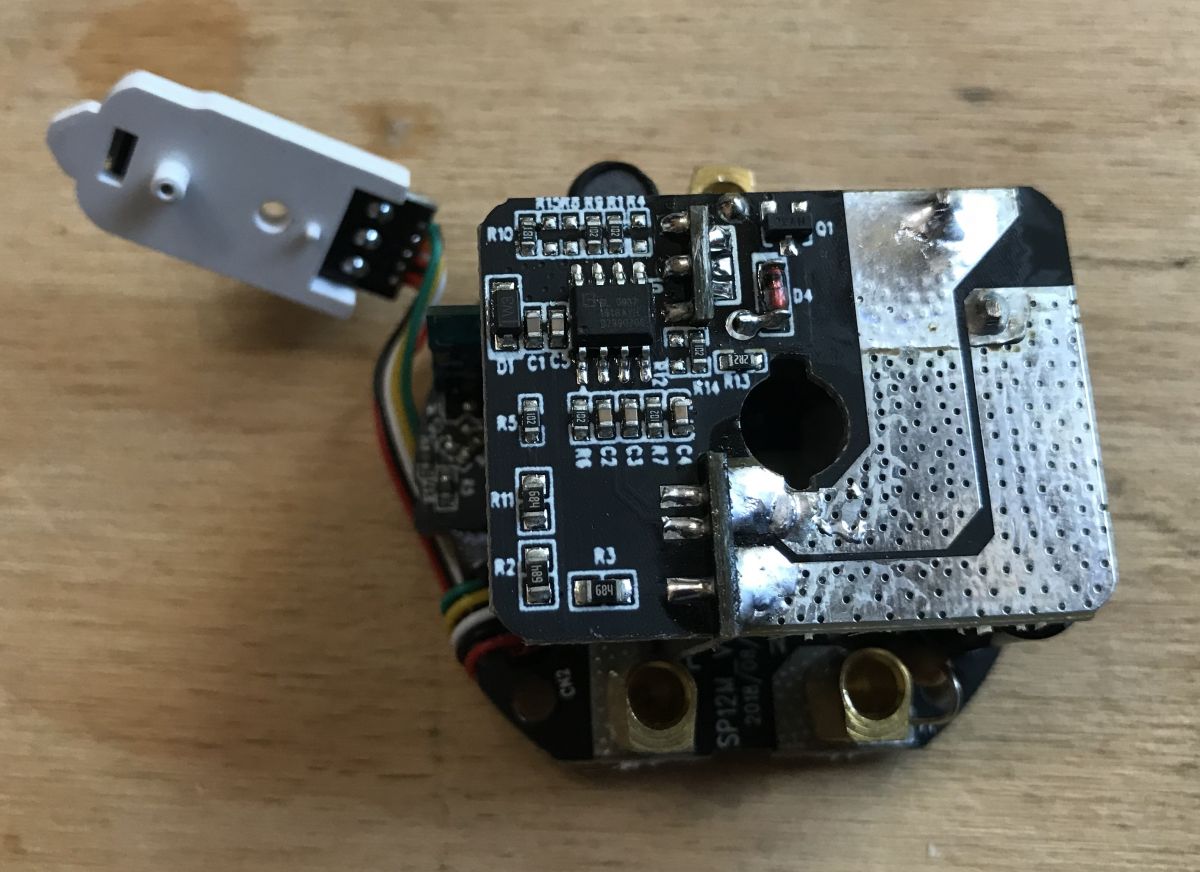

    Z tyłu gniazdka widoczny jest układ odpowiedzialny za pomiar prądu i napięcia:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

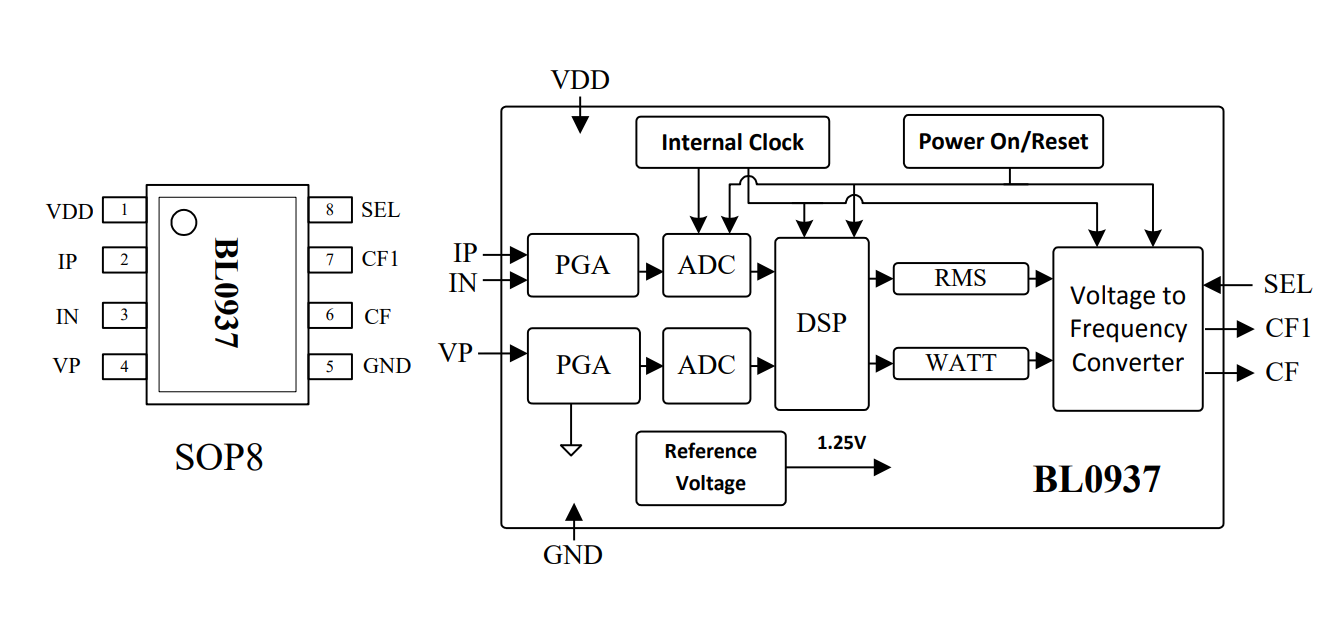

    Jest to BL0937 produkcji Shanghai Belling Co., Ltd..
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Jego producent opisuje go jako:
    Cytat:

    Advantage
    2 way high precision ADC, current measurement range (4mA~30A) @1mohm
    High frequency CF1 is used to indicate current / voltage RMS
    High frequency CF is used to indicate power and energy measurement
    Chip built-in 1.2V reference voltage source
    The chip has a built-in oscillating circuit, and the clock is about 2MHz
    Chip single working power 3.3V, low power 6mW (typical value)
    SOP8 encapsulation

    Pełna nota katalogowa tutaj:
    BL0937????...01.pdf Download (482.83 kB)
    BL0937_dat..._V1.01.pdf Download (537.85 kB)

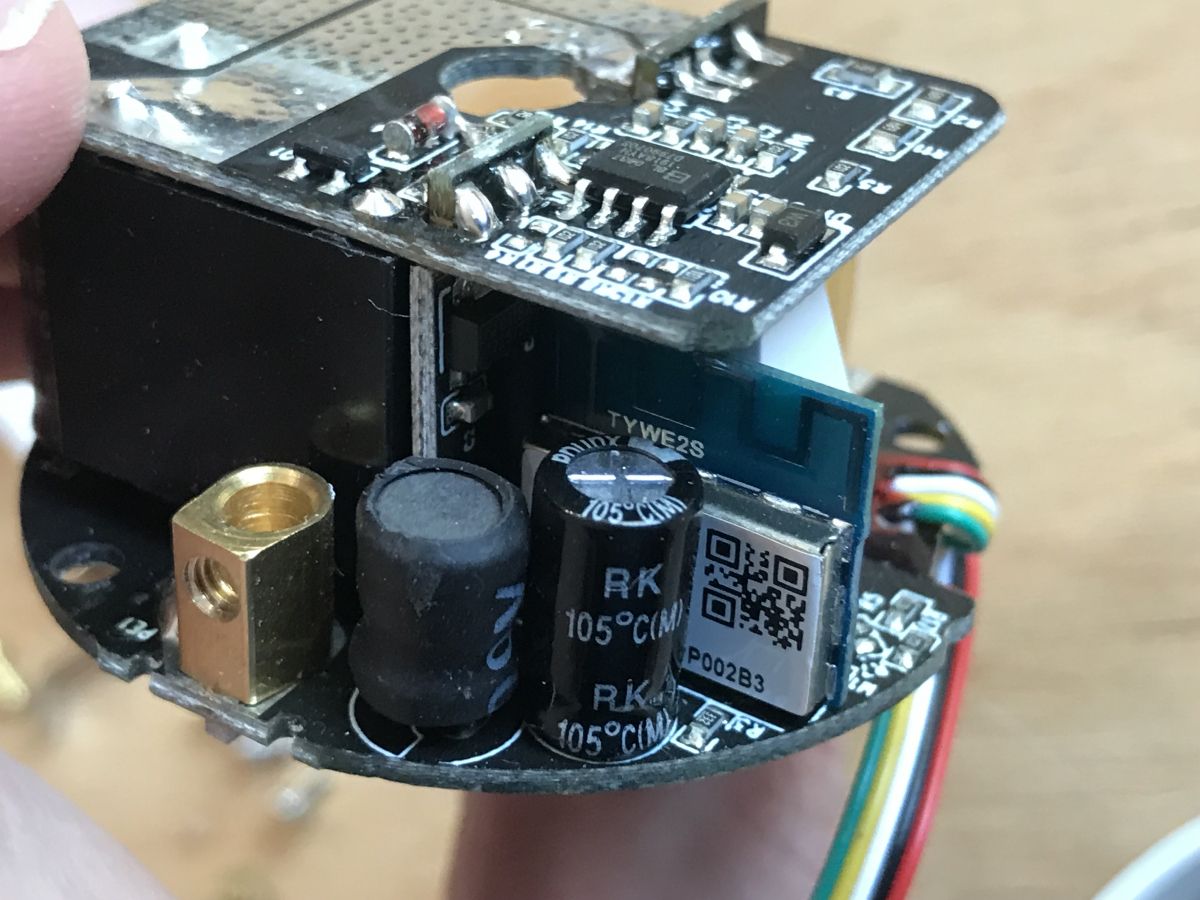

    Sercem układu jest moduł WiFi podpisany jako TYWE2S:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    TYWE2S oczywiście bazuje na ESP8266EX z dodatkową pamięcią Flash. TYWE2S jest produkowany przez HangZhou Tuya Technology Corporation.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy

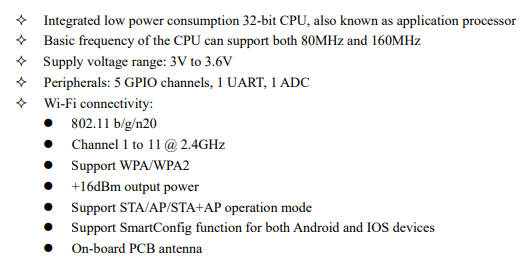

    Parametry TYWE2S są dość następujące:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    I wygląda na to, że można go kupić za jakieś 1-2$:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Nota katalogowa TYWE2S:
    TYWE2S-Use...596121.pdf Download (576.2 kB)
    Pod płytką skrywa się kolejny element, 6118A:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Jest to STL6118A produkcji Semtrona. Regulator LDO.
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    To z niego bierze się stabilne 3.3V na płytce:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Nota katalogowa STL6118A:
    STL611..pdf Download (204.06 kB)

    Zasilanie podane jest na dwa kondensatory elektrolityczne na 400V, między którymi jest element który wygląda jak dławik:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Wygląda mi to na filtr typu Pi:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Ale nie mam pewności a całość układu zasilania ciężko jest prześledzić.

    To nie są wszystkie elementy podane na płytce. Tego jest więcej, ale część z nich jest niedostępna i trudno ją w ogóle sfotografować. Tutaj widać co najmniej jeden układ scalony który jest pod przekaźnikiem, możliwe że to jest układ od zasilania:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Większej rozbiórki produktu BlitzWolfa dokonam jak mi wpadnie w ręce jakiś uszkodzony, gdyż z tego gniazda zamierzam raczej korzystać i szkoda byłoby go rozebrać na elementy pierwsze.

    Ciąg dalszy - recenzja przełącznika światła WiFi
    Te gniazdo to tylko jeden z szerokiej gamy różnorodnych produktów dla 'inteligentnego domu' zalewających sklepy online od jakiegoś czasu.
    Innym ciekawym produktem który niedawno wypatrzyłem jest przełącznik światła WiFi, taki:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
    Już go zakupiłem i będę go opisywać za jakiś czas.

    Podsumowanie
    Gniazdo BW-SHP8 moim zdaniem nie jest złym produktem i możliwe, że znajdzie swoje miejsce u mnie w domu. Największe obawy na początku miałem odnośnie wymogu rejestracji konta by korzystać z całości systemu BlitzWolf, ale okazało się, że ta rejestracja jest w miarę uzasadniona i wymaga na szczęście podawania tylko adresu email, nie trzeba nawet numeru telefonu, więc nie narusza w dużym stopniu prywatności.
    Mogę wyszczególnić następujące plusy i minusy produktu,
    Plusy:
    + w miarę wygodna i łatwa konfiguracja
    + gniazdo działa w oparciu o już istniejącą w większości domów sieć WiFi
    + dostęp do urządzeń jest przez Internet, z całego świata
    + w oparciu o takie gniazda (i przełączniki światła od BlitzWolfa, też z WiFi) praktycznie każdy może zrobić u siebie 'inteligentny dom'
    + pomiar zużycia energii i jego historia
    + tymczasowy brak dostępu do Internetu nie psuje działania BlitzWolfa (pod warunkiem że telefon którym sterujemy i urządzenia sterowane są w obrębie jednej sieci WiFi)
    + dużo wygodnych możliwości, harmonogram, countdown, itp. Można bez problemu np. skonfigurować włączanie ogrzewania w zimie na noc (np. na czas taniej taryfy nocnej energetycznej jeśli z takiej korzystamy)
    + nie wymagają podawania numeru telefonu (skonfigurowałem to na telefonie bez karty SIM), starczy sam email
    Minusy:
    - automatyczne dodawanie urządzenia się nie powiodło - troszkę czasu straciłem na kilku próbach, ale to po prostu nie działało, trzeba wybrać konkretny rodzaj naszego produktu czyli "Gniazdo elektr. WiFi" BlitzWolf i wtedy się dodaje
    - mimo wszystko produkt wymusza rejestrację online, nie da się w całości offline skonfigurować sieci gniazd BlitzWolf
    - te gniazdo jest mniej więcej 10 razy droższe od zwykłego gniazdka elektrycznego (bez WiFi)
    - jest to gniazdo typu niemieckiego/schuko, czyli bez bolca, nie widziałem by występowało w wersji 'z bolcem', czyli tzw. francuskiej
    - gniazdo pobiera niecały 1W z sieci (dokładniej: około 0.7W z włączonym przekaźnikiem, 0.3W z wyłączonym), należy mieć tego świadomość, chociaż raczej wiadomo, że "nie ma nic za darmo" i za wygodę sterowania przez WiFi się płaci...

    Możliwe, że za jakiś czas przetestuję jeszcze inne produkty też oferujące sterowanie przez WiFi, zakupiłem już kilka następnych produktów do "inteligentnego domu".
    A co Wy sądzicie o takim gnieździe? Warto w takie coś brnąc i przerabiać dom by był 'smart' czy to zbędny gadżet?

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
  • Multimetr FlukeMultimetr Fluke
  • #2
    Jarzabek666
    Poziom 31  
    To już lepiej wykorzystać te "biedronkowe" bo jakby co łatwo zdejmowalne a efekt taki sam...
  • #3
    p.kaczmarek2
    Poziom 24  
    Jarzabek666 napisał:
    To już lepiej wykorzystać te "biedronkowe" bo jakby co łatwo zdejmowalne a efekt taki sam...


    O jakim konkretnie gnieździe mówisz? Z chęcią je przetestuję.

    Czy może chodzi Ci o to:
    Gniazdo elektryczne sterowane przez WiFi - BW-SHP8 - uruchomienie i testy
  • Multimetr FlukeMultimetr Fluke
  • #4
    Jarzabek666
    Poziom 31  
    Masz na liście urządzeń w aplikacji. Model PP-W162
  • #5
    p.kaczmarek2
    Poziom 24  
    Jarzabek666 napisał:
    Model PP-W162


    Ciekawa alternatywa, dobra jak na początek, chociaż mam wrażenie, że z czasem też i gniazdka takie jak to z tematu będą coraz bardziej popularne... może i nie prędko, ale i tak zyskają na popularności.

    Na pewno dużym plusem tego PP-W162 jest łatwość instalacji oraz to, że jak go nie potrzebujemy to po prostu wyjmujemy go z sieci. W ten sposób nie zużywa nam niepotrzebnie prądu, tego niecałego 1W na standby.
  • #6
    Linoge
    Poziom 27  
    A pomiar prądu zwarciowego ? ;) Skoro ma być na stałe to wypadało by na nim zrobić odbiór instalacji.

    Ps. Biedronkowe gniazdka maja jedną wadę nie da się ich rozebrać bez uszkadzani.
  • #7
    marcinadd
    Poziom 22  
    Problemem z takimi smart zabawkami jest brak ustandaryzowanego protokołu komunikacji, dlatego, albo instalujemy kilka aplikacji, albo korzystamy z urządzeń jednego producenta, albo zmieniamy soft do czego wypróbowania zachęcam :D. Warto jednak zrobić dump pamięci FLASH przed jej nadpisaniem, aby po rozmyśleniu móc łatwo powrócić do stanu poprzedniego. Producenci przypisują takie softy jednoznacznie do urządzenia (do adresu MAC???), więc kopie z innych urządzeń nam nie zadziałają.

    Tak jak było wspomniane, można wgrać do tego Tasmotę i podłączyć do jakiegoś Domoticza, albo chociaż brokera MQTT. Wtedy dopiero otwierają się nam możliwości. Osobiście na telefonie np. mam podmieniony skrót otwierania aplikacji Aparat (dwukrotne przyciśnięcie przycisku Power) na włączenie światła. Dzięki temu nie muszę nawet wyciągać telefonu. Nie wiem czy byłoby to możliwe ze stockowym softem.
  • #8
    Linoge
    Poziom 27  
    Umówmy się że bez centralnego home automation raczej nie ma to większego sensu. Wyciągać telefon by załączyć listwę, pralkę czy coś innego ? Po pewnym czasie nie będzie się to różnić od zwykłego gniazdka czasowego.
  • #9
    Norfnet
    Poziom 13  
    Gniazdko jakich wiele na Ali. Plus za bardzo szczegółową recenzję.Ten wyłącznik oświetlenia na WiFi który już zamówiłeś też OK ale moim zdaniem jeśli masz robić z tego Smart Home to z doświadczenia poradzę aby wybierać sprzęt jednego producenta.Unikniesz wówczas przełączania się pomiędzy aplikacjami.
    Ja zrobiłem cały dom na modułach (gniazdka, wyłączniki i inne) firmy Sanoff z Ali i jestem bardzo zadowolony. Jedna aplikacja do wszystkiego a wybór urządzeń bardzo duży.
  • #10
    Jarzabek666
    Poziom 31  
    Mi się wydaje że jednak to na jedno kopyto. Wyżej to niby BlitzWolf a biedronkowe to SmartDGM. Niby inne ale aplikacja to tylko nazwa się różnią ikony funkcje wygląd menu wszystko to samo.

    Jest jeszcze odmiana Smart Dom i wiele podobnych...
