YAESU FT-857 - Błędne wskazania mocy i SWR

02 Maj 2020 07:58 180 8
  • Poziom 19  
    Radio jak w temacie. Używam dodatkowego wskaźnika. Przy mocy ok. 100 W wskaźnik pokazuje ok. 100 W. Zmniejszając moc do 5 W mam odczyt ok. 60 W, podobnie zachowuje się wskaźnik słupkowy w radiu.
    Trzy oporniki 330 Ω równolegle włączone w gniazdo antenowe dają odczyt SWR 1:1,4. Powinno być ponad 1:2. Na 2m i 70 cm zachowuje się poprawnie.
    Problem zapewne leży gdzieś w reflektometrze HF.
    Mam pytanie: czy pomiar mocy realizowany jest na linii HF_FWD? Czy jest oddzielny układ pomiaru mocy. I zasadnicze pytanie: który element uległ uszkodzeniu?

    YAESU FT-857 - Błędne wskazania mocy i SWR
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
  • Poziom 25  
    Czy to nie jest związane z nastawami w menu serwisowym?
  • Poziom 19  
    Raczej nie. W menu serwisowym nic nie zmieniano. Nie znalazłem w nim nastaw wskazań mocy. Jest natomiast kalibracja reflektometru wspólna dla wszystkich pasm.
  • Poziom 25  
    Masz moc oddawaną rzędu 60W a nastawa mocy w radiu wskazuje, że powinno być ok. 5W.
    Jeśli to nie zmiana nastaw w menu to coś się stało z samą regulacją i tam szukałbym usterki.

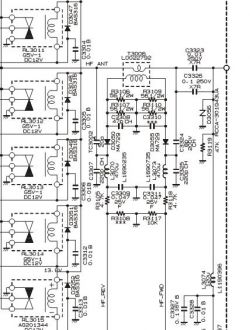

    Istotną rzeczą jest linia HF-FWD, która jest informacją zwrotną o mocy wyjściowej. Różnica wskazań SWR może być związana z usterką w obwodzie wskazanym na wycinku przedstawionego schematu i mieć wpływ na moc wyjściową.
    Sprawdziłeś wszystkie elementy w pomiarze mocy i SWR, któraś dioda nie ma upływu?
  • Poziom 19  
    Uściślę. Z radia wychodzi 100W wskazania 100W. Wychodzi 5W - wskazania 60W.
    Oporniki obciążające raczej ok. Pozostałe też dobre. Diod i kondensatorów nie sprawdzę bez wylutowania.
  • Poziom 25  
    tpl napisał:
    Używam dodatkowego wskaźnika. Przy mocy ok. 100 W wskaźnik pokazuje ok. 100 W. Zmniejszając moc do 5 W mam odczyt ok. 60 W, podobnie zachowuje się wskaźnik słupkowy w radiu.

    Umówmy się , że to co ustawiasz w radiu to nastawa mocy a wskazania wskaźnika w radiu to wskazania a zewnętrzny przyrząd to "miernik".
    Czy moc nastawiona to 5W a wskazywana i zmierzona to ok. 60W?
  • Poziom 19  
    Moc ustawiona {nastawa} 5W. Wyjściowa mierzona zewnętrznym miernikiem mocy na sztucznym obciążeniu ok. 5W. Radio pokazuje połowę słupków (50%). Powinno nie więcej niż dwie belki . Dodatkowy S-metr {miernik} (to radio a ma możliwość podpięcia takowego) pokazuje 60W.
    Reasumując, na wyświetlaczy zawyża wskazania mocy niższej niż pełna. Ponadto zaniża wskazania SWR.
  • Poziom 25  
    Zbadaj wszystkie elementy wchodzące w skład pomiaru FWD i REV. Wszystko wskazuje aby skupić się na tym obszarze.
    Jak zmienia się napięcie na linii HF FWD w różnych nastawach mocy wyjściowej?
  • Poziom 19  
    Napięcie na HF FWD przy 5W ok. 0,6V Rośnie przy większej mocy.
    Nie bardzo mam czym sprawdzić kondensatory. W szczególności C3325. podejrzewam go o stratę pojemności.
    Oporniki i diody na ile bez wylutowania mogłem sprawdzić - sprawne.
    Na teraz dam sobie spokój, całą noc z tym walczę.
