Sterowanie bramą poprzez Sonoff Sv

12 Maj 2020 13:47 423 22
  • Poziom 15  
    Witam
    Mam bramę rozwierną z centralą bft thalia z siłownikami phobos z krańcówkami.
    Myślę nad kupnem sonoff sv
    https://allegro.pl/oferta/sonoff-sv-brama-furtka-drzwi-gate-5-24v-kontaktron-8175764246
    Wpiąć się w zasilanie w zacisk 50,51 i sterowanie 60,61
    Czy jeżeli to zakupię to nie spali mi centrali jeżeli tak podłączę ? Druga sprawa, czy miejscu kontraktronów co są dołożone, mógłbym podpiąć jakoś krańcówki aby był stan czy zamknięte czy otwarte ?
    Sterowanie bramą poprzez Sonoff Sv
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze

  • Poziom 43  
    Nie spali, na wyjściu modułu pojawia się zwarcie a nie napięcie.
    Dołożyć kontaktron(bramowy) na samej bramie.

  • Poziom 43  
    rustin napisał:
    Druga sprawa w opisie jest ze napięcie DC, czy thalia na wyjściu 50,51 jest DC czy AC, bo jak dobrze czytam AC

    Nie wiem jak czytasz - skoro masz + i - zasilania to jakie jest napięcie?
    Ten kontaktron nie nadaje się do montażu na bramie - potrzebny jest bramowy i nie można wykorzystać wejść enkodera.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 15  
    Nie możesz odpowiedzieć w prost tylko zagadkami. Czyli prąd jest DC.
    A dlaczego ten kontraktron jest zły? W zestawie pisze ze się nadaje, ludzie nie piszą w negatywach że nie działa

  • Poziom 43  
    rustin napisał:
    Nie możesz odpowiedzieć w prost tylko zagadkami. Czyli prąd jest DC.

    Jeśli jest w opisie sterownika zaznaczona biegunowość to jak może być AC?
    rustin napisał:
    A dlaczego ten kontraktron jest zły? W zestawie pisze ze się nadaje, ludzie nie piszą w negatywach że nie działa

    Ponieważ się nie nadaje choćby ze względu na brak możliwości poprawnego montażu, zbyt małą tolerancję...
    Piszą że się nadaje ponieważ napisać mogą co chcą, ale opinie ludzi już powinny dać Ci do myślenia.
  • Poziom 15  
    Właśnie nie ma nic w opiniach że są na nic. Ok to kupię taki moduł sonoff sv a kontraktrony jakie? Możesz podać linka



    @sosarek Zagwozdka. Podłączam miernik pod zacisk 50,51 i nic. Podłączone są fotokomórki pod te zaciski i działaja. Dlaczego nie pokazuje 24v? Miernik napewno dobry, sprawdzałem pod 12v na aku. A to dlatego że jest tam napięcie AC.

    @kotbury wiem że znasz te sterowniki, czy moduł który wrzuciłem mogę podłączyć pod zacisk 40,41? Jest wolny i jest na nim 12v DC
  • Pomocny post
    specjalista -automatyka bramowa
    40 i 41 to zaciski krańcówki/enkodera. Jest na nim 12V bo prawdopodobnie jest gdzieś podciągnięte opornikiem aby wymusić wysoki stan a napięcie to jest napięciem odniesienia a nie zasilania , nie użyłbym go do zasilania czegokolwiek (pod groźbą uszkodzenia wejścia).
    Poprawne będzie zasilanie SonOffa z wyjścia 50/51. Użyj gotowego modułu prostownika ze stabilizatorem 24V - wtedy biegunowość nie będzie miała znaczenia a SonOff nie dostanie zbyt wysokiego napięcia zasilania.

    Zamiast kontktronu spróbuj użyć wyjścia AUX z dodatkowym przekaźnikiem (dla uzyskania styku bezpotencjałowego). Wyjści to można różnie ustawić (tabela w instrukcji) - pasowałoby aux - 1 (kontrolka stanu bramy - 24V) lub aux -3 (24V na czas całego cyklu)
  • Poziom 38  
    Dyskusja na tematy techniczne.
    A co z bezpieczenstwem przy sterowaniu bez nadzoru ?
  • Poziom 15  
    @kotbury szukam na allegro prostownik że stabilzkatorem 24v i wyskakując tylko zwykle prostowniki do samochodów.

    Mam inny pomysł jeżeli będzie dobry i bezpieczny, do centrali idzie 220v więc wepnę się przed zasilaczem, akurat taki mam w domu, do niego podłącze sonoff i wszystko upchę w centrali. Jak mówisz?

    Co do AUX rozumiem, że zamiast kontraktronow w zestawie, wpiac się tymi dwoma przewodami w styk 26 i 27? Tylko o jakim mówisz przekaźnik, gdybyś mógł podać linka
    Sterowanie bramą poprzez Sonoff Sv
  • specjalista -automatyka bramowa
    Z zasilaczem jak najbardziej OK.
    Przekaźnik (jego cewka) tak jak pisałeś - do 26,27. Styki zamiast tego kontaktronu w SonOffie. Przekaźnik nawet zwykły samochodowy, tyle że z cewką na 24V (tir, ciężarówka).
  • Poziom 38  
    Masz dostepne zasilanie aux 1A.
  • Poziom 38  
    Czyli na aux nie ma stalego zasilania ?

    Dodano po 2 [minuty]:

    Mozna tez zasilic bezposrednio z trafa 24V
  • Poziom 15  
    kotbury napisał:
    Z zasilaczem jak najbardziej OK.
    Przekaźnik (jego cewka) tak jak pisałeś - do 26,27. Styki zamiast tego kontaktronu w SonOffie. Przekaźnik nawet zwykły samochodowy, tyle że z cewką na 24V (tir, ciężarówka).

    Rozumiem, pomiędzy piny gdzie są kontaktrony na sonoffie a zacisk 26,27 daję przekaźnik 24V, tylko jak go podłączyć skoro tam jest kilka nóżek np https://sklep.avt.pl/przekaznik-samochodowy-24v-z-uchem.html
    Nie ma szans, że przy probie się coś uwali w centrali ?

    Zbigniew 400 napisał:
    Czyli na aux nie ma stalego zasilania ?

    Dodano po 2 [minuty]:

    Mozna tez zasilic bezposrednio z trafa 24V


    Możesz napisać skąd dokładnie ? @kotbury myślisz, że to dobry pomysł ?
  • Pomocny post
    specjalista -automatyka bramowa
    Przyjrzałem się dokładniej instrukcji - nie trzeba dodatkowego przekaźnika. Zaciski 26-27 to już jest styk bezpotencjałowy. Wystarczy je podpiąć tam gdzie w SonOffie był kontaktron.
    No i przestawić w menu centralki "Logika" parametr AUX3 na wartość 1 lub 3 (czyli na kotnrolkę bramy lub na oświetlenie otoczenia - włączone przy aktywnej bamie. Fabrycznie 26-27 to wyjście 2 kanału radia.

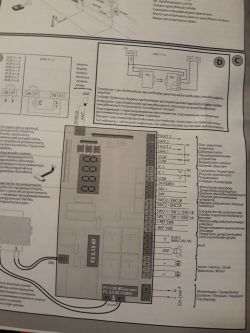

    A co do zasilania - pozostańmy przy tym zasilaczu ze zdjęcia


    PS postu poniżej - nie powinno, co najwyżej , jeśli nie przestawisz ustawienia wyjścia Aux, będzie nieprawidłowo pokazywać stan bramy.
  • Poziom 15  
    Jeżeli nawet coś by nie wyszło, to nie spali centrali ani sonoffa jak podłącze pod 26-27 ?
  • Poziom 38  
    Przecinasz przewod 24V z trafa dajesz zlacze i pobierasz 24V.
  • Poziom 15  
    Podłączone wszystkto działa. Wielkie dzięki dla @kotbury
    Powiedz prosze czy lepiej jak jest za pomocą zasilacza czy wpiac się za trafo gdzie jest już 24v?
  • Poziom 33  
    Nie mogę kolego skupić myśli- dopiero wyszedłem ze szpitala. Na szczęście nie mam Covid, tylko zapalenie płuc dosyć poważne. A sam tydzień pobytu w szpitalu rozwalił mnie psychicznie- restrykcje gorsze jak w więzieniu. Korzystaj z porad kolegów-pozdro.
  • Poziom 15  
    kotbury napisał:
    Przyjrzałem się dokładniej instrukcji - nie trzeba dodatkowego przekaźnika. Zaciski 26-27 to już jest styk bezpotencjałowy. Wystarczy je podpiąć tam gdzie w SonOffie był kontaktron.

    Nie chce podważać Twojej wiedzy ale sprzedawca zasial ziarno niepewności, twierdzi że nie spotkał się z takim wyjściem sygnału otwarcia bram które jest bezpotencjalowe i żebym się upewnil. Czy możesz to potwierdzic? Chociaż sonoff już dziala pod zaciskami 26,27 i nic się nie dzieje, gdyby było jak mówi sprzedawca to pewnie od razu by się spalił sonoff sv?( z nim mniejszy problem gorzej jakby centrale bramy spaliło) z góry dziękuję z odpowiedź
  • Pomocny post
    specjalista -automatyka bramowa
    To niech się sprzedawca doszkoli. Owszem - w większości napędów wyjście sygnalizacji stanu bramy to przeważnie niskoprądowe 24V DC (u Faaca nazywa się W.L., u Nice S.C.A, u innych jeszcze inaczej....) a w tej twojej centralce jest to AUX 3 i jest to wyjście STYKÓW PRZEKAŹNIKA o obciążalności 1 amper dla 24V. Jest to wyjście uniwersalne i może wskazywać stan bramy (jak u ciebie), może sterować kogutem, może sterować sygnalizacją świetlną, może sterować czasowo zewnętrznym oświetleniem, może być wyjściem 2 kanału radia.... . Sprzedawcy pokaż fotkę z pierwszego (twojego) postu w tym temacie to przestanie siać ziarnka.

    PS. W sterownikach Benincy jest tak samo działające wyjście AUX.
    Jakby było inaczej , to raczej centralka by tego nie poczuła, ale poszłoby z dymem wejście SonOffa (albo i on cały). W nim jest wejście akceptujące 5V i podpięte bezpośrednio do procka, 24V z centralki raczej by nie wytrzymało.
