Monitor na STX: ALX + FGX (aluminium i włókno szklane)

Bucefal76 14 Maj 2020 18:09 1833 8
  • Monitor na STX: ALX + FGX (aluminium i włókno szklane)

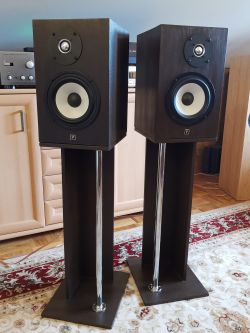

    Kilka lat temu popełniłem kolumny z użyciem STX'owej aluminiowej kopułki oraz topowego wówczas FCX'a. Niestety głośniki te okazały się dla mnie za trudne w owym czasie, FCX'a ma potężny breakup a z kolei ALX fatalnie brzmi gdy gra zbyt nisko, zbyt łagodnie cięty.
    Kolumny postanowiłem rozebrać jakiś czas temu na części do kolejnego projektu w szczególności interesowały mnie FCX'a, jako, że nie są one w tej postaci już produkowane. Zdekompletowane kolumny smutno sobie stały, opuszczone w kącie. Niemej postanowiłem dać im drugą szansę i tym razem wybrałem W.18.200.8.FGX do pary z T.10.200.8.ALX. Zadecydowały dwa czynniki, metalowy płaski kosz nie wymagając frezowania i względy estetyczne.
    Wybór ten pociąga za sobą niestety pewien problem. Chodzi to wielkość obudowy, W.18.200.8.FGX potrzebuje około 18L (bez uwzględnienia zmiany Qes pod wpływem zwiększonej szeregowej R). Niestety zastana obudowa ma około 15L z hakiem, więc jest nieco za mała. Ratowałem się więc zmieniając długość tunelu BR, tak by obudowa odciążała głośnik przy jego Fs. Jednocześnie użyłem cewek szeregowych w filtrze GDN o możliwie małej R (np. stosując cewkę rdzeniową). Szczęśliwie W.18.200.8.FGX nie jest bardzo dużym głośnikiem więc udało się utrzymać odpowiedz impulsową na relatywnie rozsądnym poziomie i bas z tego głośnika nie jest rozlazły (oczywiście nie jest też wzorem zwartości i punktualności).

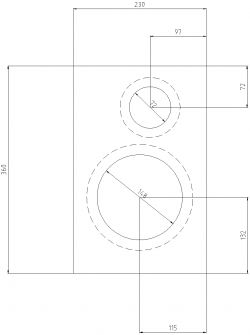

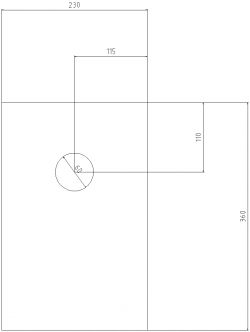

    Schemat obudowy:

    Monitor na STX: ALX + FGX (aluminium i włókno szklane)
    Monitor na STX: ALX + FGX (aluminium i włókno szklane)
    Monitor na STX: ALX + FGX (aluminium i włókno szklane)

    Wymiary to (Sz,W,Gł) : 230x360x280 mm.
    Dla sugerowanych 18-19L powinno to być: 230x360x335mm

    Schemat zwortnicy:

    Monitor na STX: ALX + FGX (aluminium i włókno szklane)

    Cewka L1 jest rdzeniowa i taka ma być 0.2ohm. Wszystkie kondensatory foliowe. Rezystory 5W.


    Inductors L DCR Wire
    L1 1,5 mH 0,22 Ω rdzeniowa
    L2 470 μH 0,352 Ω 1,1 mm
    L3 330 μH 0,406 Ω 0,75 mm
    L4 330 μH 2,82 Ω 0,35 mm
    Capacitors C
    C1 4,7 μF
    C2 470 nF
    C3 10 μF
    C4 4,7 μF
    C5 470 nF
    C6 680 nF
    Resistors R Pmax
    R1 8,2 Ω 5 W
    R2 1,5 Ω 5 W
    R3 8,2 Ω 5 W
    R4 8,2 Ω 5 W
    R5 820 mΩ 5 W
    Drivers Model
    D1 W.18.200.8.FGX
    D2 T.10.200.8.ALX

    Symulacja na podstawie pomiarów (1m w osi GDKW).

    Monitor na STX: ALX + FGX (aluminium i włókno szklane)

    Przy tak kwadratowej obudowie i braku frezowań pod kosze nie dziwi dość pofalowana charakterystyka dzięki efektom dyfrakcyjnym ale w przedziale od 500Hz do 7KHz jest całkiem płasko. Z górką dyfrakcyjną przy 800Hz nie walczyłem chcą zachować moduł impedancji na znamionowym poziomie 8ohm. Widoczne są drobne problemy przy 5kHz i 8kHz, SPL dla przeciwnego połączenia głośników wychodzi lekko powyżej SPL dla normalnego, świadczyć to mogło by o jeszcze zbyt słabym tłumieniu breakupu GDN'a, niemniej w odsłuchach nie zauważyłem żadnego problemu.

    Impedancja:


    Monitor na STX: ALX + FGX (aluminium i włókno szklane)


    Minimum impedancji nieco poniżej 8ohm (8ohm znamionowe, bezpieczne dla każdego wzmacniacza tranzystorowego).

    Widać po dołku rezonansowym BR że, tunel bass reflex, który odziedziczyłem po starym projekcie długości 15cm można by jeszcze wydłużyć...

    Kolumny grają dość przestrzennie, wokale na co zawsze zwracam uwagę siedzą w środku sceny dobrze zdefiniowane, dźwięk lekko, bardzo lekko rozjaśniony (kilkakrotnie zwiększałem tłumienie GDWK by je okiełznać ale nie zamulić), wysokie są precyzyjne i przyjemne, bez natarczywości. Średnica dobrze wyartykułowana. Dzięki temu rozjaśnieniu nawet cięższa muzyka nie traci przejrzystości i czytelności.
    Bas nie dudni jest dostosowany masą do średnicy, niestety w okolicach 60Hz jest go nieco więcej niż bym oczekiwał, myślę że wydłużenie tunelu plus odpowiednie manipulacje wygłuszeniem powinny zamaskować ten problem (aktualnie używam 2cm owaty tapicerskiej na spodzie i tyle kolumn). Reasumując, przyjemnie grające monitory z detaliczną górą, dźwięczną średnicą i średniej jakość ale trzymanym w ryzach basem.
