Asus R751L - Nie widzi napędów

Question

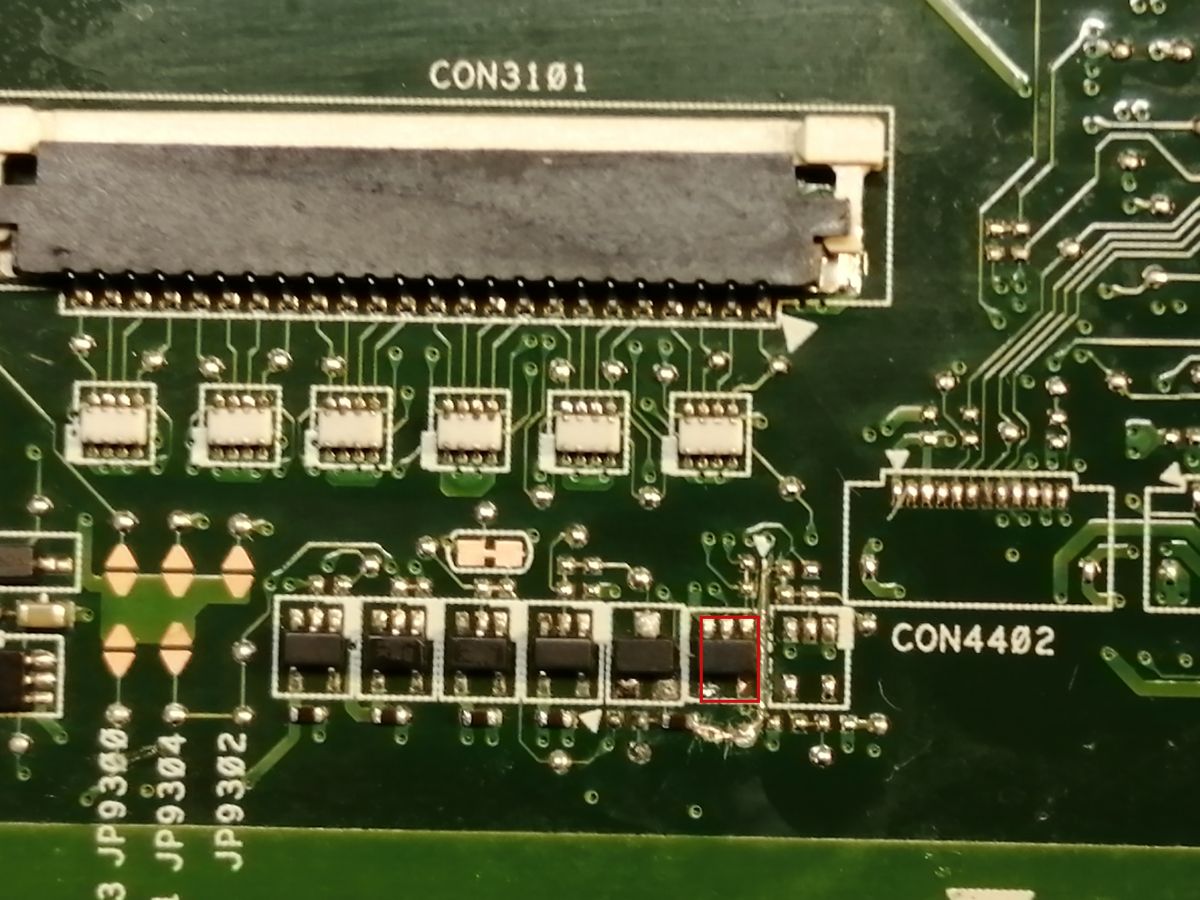

Laptop jak w temacie z płytą X750LN, po lekkim zalaniu. W okolicy złącza klawiatury wytrawiona nóżka jednego z elementów zaznaczona na zdjęciu.Proszę...

7jacek7 · Answer

Cześć.Trochę przesadziłeś z tym zdjęciem. Wrzuć normalne a nie jakąś miniaturkę.Albo podaj oznaczenie z układu.Nie ma SM. ale jest boardview tylko bez nazw elementów.

lisek · Answer

Daj lepsze foto.- nie ma SM ,jest *.boardview Może to ( PACDN045YB6 ) ESD protectors Link

rafalrms · Answer

Napis na elemencie uszkodzonym J2, na pozostałych elementach w takiej samej obudowie po lewej stronie napis BMK.

7jacek7 · Answer

Nic oprócz "J2" nie było nic więcej napisane?J2 w tej obudowie to TC7SZ08F ale ma inaczej wyprowadzenia. Nie mam pewności.link

lisek · Answer

To raczej jakieś ESD w obudowie 8-Pin MSOP
Asus Acer i inii stosowali podobne w zabepieczeniu np.LAN, USB
* popatrz po SM laptopów

Pomierz przejscia (miernik na oHm) na sprawnych, masz i ch tam kilka

Poglądowy rozkład wyprowadzeń w 8-pin Link

7jacek7 · Answer

@lisekChodzi o element ze zdjęcia.Sygnały z niego wychodzące na drugim zdjęciu.   Dodano po 36 [minuty]:Jestem 95% pewny że jest układ TC7SZ08F lub TC7SZ08FU różnica w obudowie.TC7SZ08F

lisek · Answer

A co by robił TC7SZ08F ( 2-Input AND Gate) z pin. klawiatury CON3101Ilu pin."owe złącze CON3101?

7jacek7 · Answer

24 pin według boardview.Żadne wyprowadzenie nie idzie bezpośrednio na CON3101.Boardview do pobrania za darmoszkę w #2.

lisek · Answer

Skoro nie ma połączenia z CON1301
- pisze na case "J2" to jest to TC7SZ08F (2-Input AND Gate)
to zazwyczaj to
1. element podświetlenia matrycy *syg. BL_EN)
- na wej . masz mieć dwa syg.H i na wyj. (pin.5) też H (3.3V)
* wej. z kbc KBC3_BKLTON /CHP3_BKLTEN

2. lub do podświetlenia LED'

jaki to ma związek z opisem tematu?

p.s
J2 opis ma wiele elementów Link

7jacek7 · Answer

Nie wiem ale autor pisał:Więc autor tematu dostał boardview oraz odpowiedź co to za element SM brak. Ale J2 w takiej obudowie tylko to. Dlatego pytałem Nie uzyskałem odpowiedzi więc zakładam że to jest to.

lisek · Answer

1. Jaki masz tam kbc i jaki cpu ?
2. Jaki charger na płycie BQ24... czy ISL... czy ....?
3. temat (Asus R751L - Nie widzi napędów)
* piszesz zaś o ( W okolicy złącza klawiatury wytrawiona nóżka jednego z elementów)
- czy laptop startuje , i działa > tylko nie widzi dysków
- do Bios możesz wejść
- więcej o bjawach i co zachodzi po starcie laptopa (lub się natychmiast wyłącza lub w się Nie włącza)
________________________________________
Dla modelu 17.3" Asus R751L stosowano np. cpu i5-4200U (Haswell)

W modelu Asus K54LY REV2.1 układ U9101 74LVC1G08/ NL17SZ08-D robił podobną rolę

gdzie idzie (VSUS_ON_SUSC#)?
SUSC_PWM (SUSC_PWR)

Quote:
According to the timing kbc (EC) received SLP3 SLP4, it is necessary to have issued SUSC SUSB, VSUS_on_susc source traced again.

Power Sequence

kiedyś (z chinskiego forum) Link

7jacek7 · Answer

U9104 >> Q5707 n.2U9104 >> Q9117 n.2U9104 (VSUS_ON_SUSC#)>> R9127 (SUSC#_PWR) >> R8306 (S5) >> TPS51216 n.16z R9127 idzie jeszcze w kilka miejsc.np.R9127 (SUSC#_PWR) >> JP9302 (+3VA) >>...R9127 (SUSC#_PWR) >> SP9101 (SUSC_EC#) >> KBC n.82Jak się na chińskich forach udzielasz to nieźle.

lisek · Answer

Kol. autor, odpowiedz na 3-y pytania z #12 15 Maj 2020 21:07 .

:idea:

po zalaniu (prawa str. klawiatury ,patrząc na to kol foto co odgniło i owe TC7) to jak odwrócisz teraz płytę , to zobaczysz ,że po odwrotnej stronie w tym miejscu masz tam kbc IT

p.s
Jak Nie Widzi dysków to masz problem w "South"
- ponieważ model jest na kombajnie Haswell-U (np.i5-4200U ) kombajn /SoC
*platforma Shark bay
- to raczej wina w chipsecie (wbudowany)

* min. Link_ od Intel

Normal Haswell

rafalrms · Answer

Dziękuję za pomoc, klient nie chciał czekać i kupił nowy laptop, pozdrawiam.
