Oczyszczacz powietrza z ozonatorem i jonizatorem

gegat 19 Maj 2020 13:10 2991 22
  • Hej

    Chciałem pochwalić się moją konstrukcją. Oczyszczacz działa już rok i sprawdza się dość dobrze. Nie oczekiwałem rewelacji i sterylnego, bezpyłowego pomieszczenia, ale uzyskałem dość akceptowalny efekt.

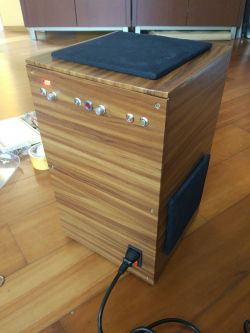

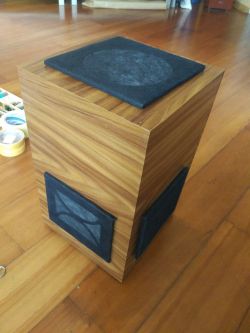

    Konstrukcja zbudowana z 6 mm sklejki uszczelniona od wewnątrz, z zewnątrz okleina drewnopodobna jak widać na załączonym obrazku.
    Do budowy wykorzystałem:
    Wntylator Link
    Regulator napięcia dla możliwośći zmiany obrotów i wyciszenia wentylatora, wiadomo, że spada jego wydajność, ale na full może chodzic jak mnie nie ma. Link
    Woltomierz - tak, żeby ładnie wyglądało i pokazywało jak jest ustawiony regulator Link
    Ozonator Link
    Wyłącznik czasowy - co za dużo to nie zdrowo i nadmiar ozonu nie jest wskazany jak i przewywanie w ozonowanym pomieszczeniu, tak więc umieściłem wyłączik czasowy po to, aby móc włączyć oczyszczacz, odpalić ozonator na wybrany czas i pójść na przykład na zakupy. Sam ozonator wyłączy sie po określonym czasie, a oczysczacz dalej bedzie sobie mielił powietrze. Link
    Jonizator Link
    Przekaźnik czasowy - początkowo miał być do cyklicznego włączania i wyłączania ozonatora, ale po zmianie koncepcji, gdyż nie ma sensu takie odpalanie ozonatora, lepiej odpalić go raz, a dobrze, posłużył do sterowania jonizatorem. Link
    Filtry HEPA Link
    Filtry węglowe Link
    Włączniki, pokrętła, kabelki itp...

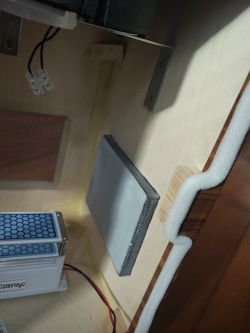

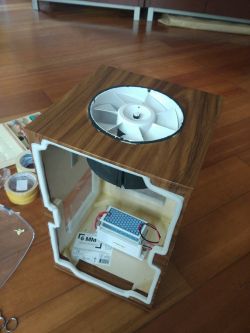

    Wentylator zamontowałem w górnej pokrywie uszczelniony i dodatkowo obklejony matą wygłuszającą dla wytłumienia drgań i wyeliminowanie dodatkowego hałasu. Zakrywa go ramka z czarną moskitierą w kilku warstwach. Inne materiały, które rozważałem niestety nie przepuszczają w wystarczającym stopniu powietrza.

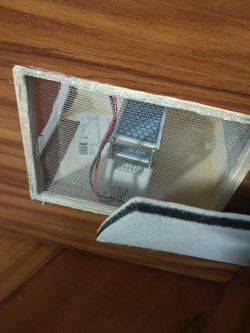

    Filtry umieszczone w otworach na trzech ścianach. Otwory zabezpieczone siatką pszczelarską, by utrzymać filtr węglowy i filtr HEPA, dopasowane i uszczelnione klejem na gorąco. Ramki na filtrach również pokryte czarna moskitierą, mocowane na małe magnesy neodymowe w montowane w narożniki ramki i w obudowę pod okleiną.

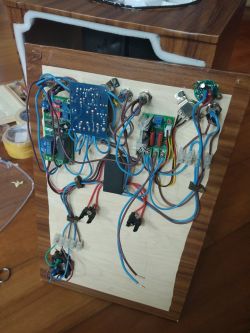

    Na tylnej ścianie elektryka. Wszystko pod 230 V bez potrzeby dodatkowych zasilaczy zabezpieczone bezpiecznikiem i głównym wyłącznikiem na wejściu. Ściana z możliwością odkręcenia w razie awarii zabezpieczona dodatkową uszczelką.

    Oczyszczacz powietrza z ozonatorem i jonizatorem Oczyszczacz powietrza z ozonatorem i jonizatorem Oczyszczacz powietrza z ozonatorem i jonizatorem Oczyszczacz powietrza z ozonatorem i jonizatorem Oczyszczacz powietrza z ozonatorem i jonizatorem Oczyszczacz powietrza z ozonatorem i jonizatorem

    Tak więc to w sumie wszystko co chciałem napisać. Jakby ktoś miał jakieś pytania, to chętnie odpowiem.
