Subwoofer 500W ze wzmacniaczem 1000W klasy D

pomier 21 May 2020 18:15 1212 5
  • Witam serdecznie wszystkich forumowiczów i forumowiczki :)
    chciałem się podzielić moim projektem jakim jest budowa suba o mocy 500W + wzmacniacz 1000W. Wiem trochę za wielki dla głośnika ale zapas mocy mile widziany :) tak czy inaczej nigdy nie rozkręcę go na 100% pewnie a odsłuch powinien być przyjemny.

    Obudowa została wyliczona na 20Hz i w testach wypadała przyjemnie. Drzwi chcą wypaść z ramy a w klatce piersiowej czuć głębokie i przyjemne uderzenie. Testy były wykonywane na nie sklejonej obudowie a tylko skręconej i końcówka mocy to seryjny wzmacniacz kina domowego takiego z marketu czyli nie więcej niż 50-70W. (staryyyy sprzęt).

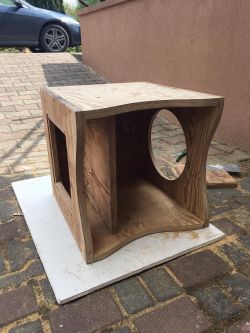

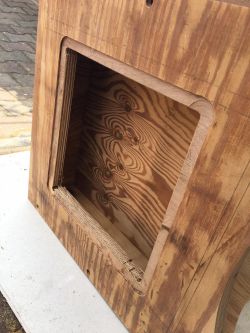

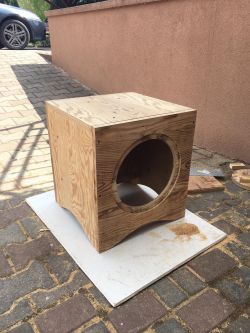

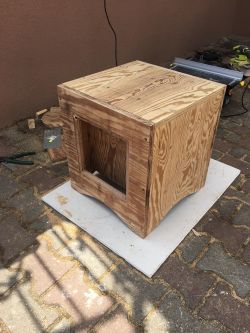

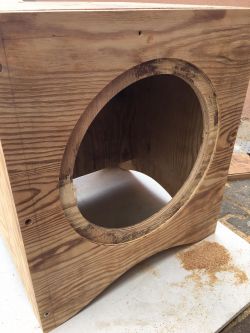

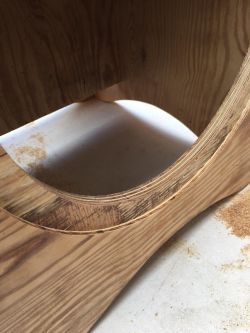

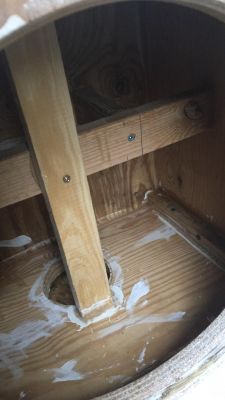

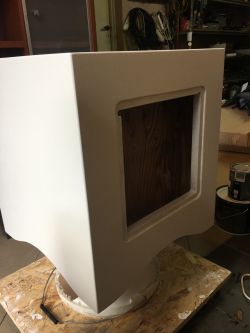

    To co widać na zdjęciach to obudowa sklejona, skręcona, wzmocniona od środka różnymi przekładkami i wyszpachlowana. Teraz tylko szlif i malowanie finalne.

    Obudowa wyskalowana na 50L 20Hz głośnik STX 500W sam wzmacniacz to konstrukcja klasy D wzmacniacz cyfrowy 1000W i tyle samo zasilacz cyfrowy 1000W.
    Wymiary obudowy : szerokość: 45cm, głębokość: 45cm, wysokość: 50 cm
    grubość obudowy: sklejka 22mm


    Wygłuszenie:
    minimalne tylko mata bitumiczna 2,5mm (jeszcze nie zamontowana)



    głośnik:
    Głośnik niskotonowy Hi-Fi
    Średnica nominalna 332 mm
    Cewka o średnicy 50 mm
    Zalecana maksymalna moc wzmacniacza 500 W
    Moc muzyczna - 500 W
    Moc znamionowa - 300 W
    Impedancja znamionowa 8 Ω
    Efektywność 92 dB
    Lakierowana membrana wykonana z celulozy modyfikowanej
    Aluminiowy karkas cewki
    Cewka nawinięta termospiekalnym drutem miedzianym
    Wysoko wytrzymały stalowy kosz

    wzmacniacz: (na ten moment cyfrowy klasy D)
    https://pl.aliexpress.com/item/4000108201711.html?spm=a2g0s.9042311.0.0.27425c0ffPYha1
    https://pl.aliexpress.com/item/4000104076052.html?spm=a2g0s.9042311.0.0.27425c0f1a5WfK

    Jak będzie kiepski to wrócę do koncepcji budowy włąsnego 500W na tranzystorach mosfet.


    Już sam nie mogę się doczekać odsłuchu finalnego :)

    Pozdrawiam wszystkich gorąco.


    Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D

    Cool? Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    pomier
    Level 9  
    Offline
    pomier wrote 22 posts with rating 1, helped 0 times. Live in city Płock. Been with us since 2009 year.
  • #2
    sosarek

    Level 43  
    No a jakieś informacje o samym głośniku, litrażu obudowy, na ile strojona, coś o wzmacniaczu...???
  • #3
    pomier
    Level 9  
    Przepraszam za brak opisu, już go dodałem w treści.
    "Obudowa wyskalowana na 50L głośnik STX 500W sam wzmacniacz to konstrukcja klasy D wzmacniacz cyfrowy."
  • #4
    sosarek

    Level 43  
    Model głośnika, średnica...?
    Wzmacniacz sam robisz czy jakiś gotowy skośny kit?
  • #5
    pomier
    Level 9  
    głośnik:

    Głośnik niskotonowy Hi-Fi
    Średnica nominalna 332 mm
    Cewka o średnicy 50 mm
    Zalecana maksymalna moc wzmacniacza 500 W
    Moc muzyczna - 500 W
    Moc znamionowa - 300 W
    Impedancja znamionowa 8 Ω
    Efektywność 92 dB
    Lakierowana membrana wykonana z celulozy modyfikowanej
    Aluminiowy karkas cewki
    Cewka nawinięta termospiekalnym drutem miedzianym
    Wysoko wytrzymały stalowy kosz

    wzmacniacz miałem robić sam 500 w ale cenowo wyszło więcej niż kupiony z aliexpres.
    https://pl.aliexpress.com/item/4000104076052.html?spm=a2g0s.9042311.0.0.27425c0ffPYha1
    https://pl.aliexpress.com/item/4000104076052.html?spm=a2g0s.9042311.0.0.27425c0f1a5WfK


    budowa 500W końcówki + trafo to ponad 500 zł więc na razie zobaczę to jak dział. Jak zadowalająco to zostawię a jak kicha to będę budował swoje :0
  • #6
    pomier
    Level 9  
    Witam serdecznie,

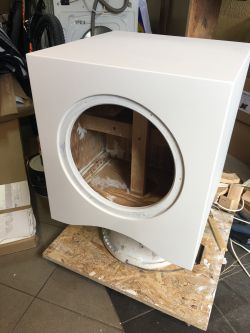

    Trochę czasu minęło od początku tego projektu "subwoofer" ale jest finał :)
    z dodatkowych modułów został dołożony moduł APO (Auto Power ON)
    Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D Subwoofer 500W ze wzmacniaczem 1000W klasy D


    Teraz opiszę wam mój mały problem może podsuniecie jakieś rozwiązanie.
    Całość testowałam od samego początku jak jeszcze wszystko wisiało na przewodach i leżało na biurku.
    Wszystko pięknie grało zero szumów czy buczenia. Następnie wszystko poskładałem i znowu testowałem.
    Pojawiło się nieprzyjemne buczenie ale okazało się że wystarczyło zmasować całą aluminiową płytę główną (te czarne plecy z elektroniką) z masą sygnału audio.
    Wszystko ucichło i grało pięknie. Tutaj muszę zaznaczyć że cały projekt wykonywałem w swoim małym warsztaciku w piwnicy.

    złożony sprzęt zaniosłem do salonu i podłączyłem pod wzmacniacz yamahy.
    Pojawiło się buczenie ciche ale denerwujące coś jakby z sieci 230V lub brak masy audio.
    Odpiąłem przewód RCA, uruchomiłem suba i nadal ten dźwięk jest.
    Przekładałem też wtyczkę o 180 stopni nic nie dało. Pomyślałem że może jest coś nie tak z gniazdkiem w salonie więc rozwinąłem przedłużacz i podłączyłem z gniazdka w warsztacie tam gdzie na testach wszystko ładnie działało. Niestety dźwięk buczenia jest nadal.
    Ten dźwięk buczenia reaguje na potencjometr tzn. od "0" do "100" przyciszam i podgłaszam go.

    Co może być przyczyną takiego stanu rzeczy? zaczynam podejrzewać że w salonie są jakieś fale zakłócające bo jak inaczej to wytłumaczyć.

    Pozdrawiam i dziękuję za jakąkolwiek pomoc.
