Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?

21 Maj 2020 20:23 1137 57
  • Poziom 15  
    Witam..Chciałem sobie zbudować na plytce prototypowej włącznik zmierzchowy na 230 V. Sterowany przekaźnikiem Songle.

    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?

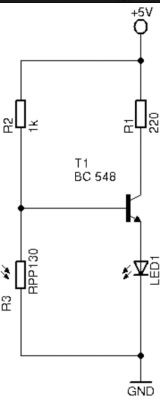

    Wykorzystałem taki schemat:

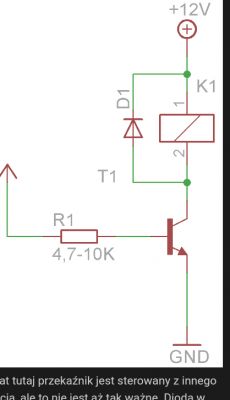

    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?




    Sadziłem ze jak zamiast diody LED podepne cewke przekaźnika i równolegle diode prostownicza to przekaźnik spokojnie ruszy i załączy żarówke.

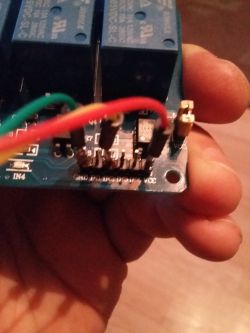

    Podpialem to tak jak na zdjeciu.

    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?

    Jednak jedynie co osiagnalem to tylko to ze jak zakryje fotorezystor to wejscie in2 sie świeci, ale styki nie reagują i przekaznik nie działa.

    Co robie źle?

    Jak wysterować baze tranzystora bez mikrokontrolera?
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 43  
    Napisałeś jedno a narysowane drugie.
    Kupy nie trzyma się.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 15  
    Oj no chodzilo o to ze korzystalem z tych schematow.
  • Poziom 39  
    Cytat:
    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?
    Nie wysterujesz.
    Do tego jest potrzebny bardziej skomplikowany układ.
    Na forum znajdziesz schematy.
  • Pomocny post
    Specjalista elektronik
    Elementy elektroniczne mają jakieś parametry. Na przykład dla przekaźnika określa się oporność cewki, nominalne napięcie, obciążalność styków - te dwa pierwsze są tu potrzebne. Jeśli przekaźnik jest na 12V, to może mieć oporność cewki np. 240 omów, czyli potrzebuje prądu 50mA. Dla BC547 50mA to sporo, ale od biedy tyle da radę, przy prądzie bazy ze 2mA (a może nawet mniej). Układ jak na dolnym schemacie z #1, co się dzieje, kiedy ten wolny koniec opornika podłączasz do +12V? Jeśli dobrze podłączyłeś, to przekaźnik powinien zadziałać.

    A jak działa, to podłączasz fotoopornik między emiter i bazę tranzystora, ten koniec opornika zostawiasz podpięty do +12V, i sprawdzasz, jak reaguje na światło. W ciemności powinien włączyć przekaźnik, przy oświetleniu wyłączyć, tylko nie wiadomo, jakie oświetlenie będzie potrzebne - ale przy tak niewielu elementach nie ma możliwości manipulowania parametrami.
  • Pomocny post
    Poziom 36  
    Do tego jest potrzebny przerzutnik Schmitta.
    Tu przykład takiego układu:
    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?

    Zastosowane są tam tranzystory typu PNP, bo samochód Syrena 105 miała plus akumulatora na masie.
    Nic nie stoi na przeszkodzie zbudować podobny układ na tranzystorach NPN.
  • Poziom 39  
    Kolega Marian B pomógł.
    Nie mogłem koledze wcisnąć plusa. A chciałem.
  • Pomocny post
    Specjalista - urządzenia lampowe
    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?
  • Specjalista elektronik
    Dla typowego przekaźnika (nominalna moc cewki do 0,6W) przerzutnik Schmitta nie jest potrzebny - maksymalna moc strat w tranzystorze przy płynnej zmianie oświetlenia i sygnału to będzie 150mW. Według noty katalogowej TME dla najtańszych oporników, jakie mają w ofercie: opór nominalny podaje się przy oświetleniu 10 luksów (to już półmrok, nawet dość słaba żarówka daje więcej) i w zależności od typu i egzemplarza może on być od 2k do 300k. Jeśli to będzie coś o małym oporze, to może być prosty układ:
    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?
    Dla napięcia zasilania 12V opornik około 22k. Jeśli przełączanie ma być przy słabym oświetleniu, to fotoopornik z typu o najmniejszym oporze (tego 2-6k przy 10Lx).

    Aha, uwaga: nawet fotoopornik o dużym oporze może mieć bardzo mały opór przy jasnym oświetleniu (światło Słońca padające wprost na fotoopornik) - to może być kilka omów, i należy to wziąć pod uwagę - jeśli bardzo mały opór fotoopornika może uszkodzić układ, to albo trzeba dodać szeregowy opornik, albo chronić fotoopornik przed bezpośrednim oświetleniem przez Słońce. Układ z #6 ma tam opornik 5k6, ale układ z #8 nie - R4 nie ograniczy prądu na tyle, by ochronić VT1 przed uszkodzeniem przy silnym oświetleniu fotoopornika.

    Przy zasilaniu napięciem znacznie niższym od 12V BC547 prawdopodobnie będzie za słaby - niedawno sprawdzałem dane katalogowe paru przekaźników na 12V, i miały opór cewki od 240 do 400 omów; przekaźniki na 6V będą miały od 60 do 100 omów, i przy 60 omach prąd tranzystora musiałby być 100mA, a BC547 przy takim prądzie marnie działa - lepiej użyć BC337.
  • Specjalista - urządzenia lampowe
    Przy użyciu tego prostego schematu otrzymasz jazgot kontaktów przekaźnika. Przy zasilaniu 12V i rezystancji cewki przekaźnika 300Om prąd wyniesie 40mA , a prąd kolektora BC547 100mA. Dlaczego powinny pojawić się problemy?
  • Poziom 15  
    A w taki prosty sposób nie da sie wysterować tego przekaźnika?
    Dokładnie o to mi chodziło.


    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?


    A przekaźnik jest taki :

    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?
  • Poziom 36  
    lukas198820 napisał:
    A w taki prosty sposób nie da sie wysterować tego przekaźnika?

    Da się, jeżeli Kolega będzie żył na Planecie, gdzie pomiędzy nocą a dniem niema stanów pośrednich, to znaczy na przykład mamy ciemność, a za chwilę (kilka mikrosekund) jasność. Układ dobrze by działał przy gwałtownych zmianach oświetlenia.
    Temat jest o wyłączniku zmierzchowym i w takim wyłączniku musi być możliwość ustawienia progu przełączania na żądanie.
    Najlepiej poczytać o zasadzie działania układu progowego, jakim jest między innymi przerzutnik Schmitta.
  • Pomocny post
    Specjalista elektronik
    aksakal napisał:
    Przy użyciu tego prostego schematu otrzymasz jazgot kontaktów przekaźnika.

    Może jeśli światło będzie migać - ale na to i dyskryminator Schmitta nie pomoże, jeśli to miganie będzie wystarczająco duże. Sam przekaźnik ma histerezę.

    aksakal napisał:
    Przy zasilaniu 12V i rezystancji cewki przekaźnika 300Om prąd wyniesie 40mA , a prąd kolektora BC547 100mA. Dlaczego powinny pojawić się problemy?

    Przy 12V nie. Ale jak będzie przekaźnik na 6V z cewką 60 om, to będą, bo BC547 przy większych prądach zmniejsza wzmocnienie. 100mA to jego prąd dopuszczalny.

    Przekaźnik SRD-05VDC-SL-C - karta katalogowa - zawsze należy zaglądać do karty katalogowej elementu, którego się używa!

    lukas198820 napisał:
    A w taki prosty sposób nie da sie wysterować tego przekaźnika?

    Z opornikiem 220 omów w kolektorze, 1k w bazie, i 55 omów (tyle ma cewka tego przekaźnika) w emiterze przez cewkę popłynie w najlepszym razie niecałe 24mA; aby zapewnić włączenie, powinno popłynąć co najmniej 67mA - ze 3 razy więcej. Z tym samym opornikiem w bazie, ale cewką przekaźnika włączoną między kolektor i +5V, oraz emiterem połączonym wprost z GND popłynie ponad 72mA, co od biedy wystarczy. Istotne różnice są dwie: usuwamy opornik 220 om, który ogranicza prąd, i przenosimy cewkę przekaźnika do kolektora, żeby tych 5V nie dzielić między opornik 1k, złącze baza-emiter, i cewkę przekaźnika, bo po takim dzieleniu trochę mało przypadnie na cewkę i przekaźnik raczej nie zadziała.

    Aby wyłączyć przekaźnik poprzez oświetlenie fotoopornika, ów musiałby zmniejszyć opór do około 100 omów - to już może wymagać całkiem jasnego światła - jeśli ma wystarczyć mniejsze, to trzeba użyć nie jednego, a dwóch tranzystorów, bo jeden będzie miał za małe wzmocnienie - zwłaszcza, że przy zbliżaniu się do 100mA i małym napięciu kolektor-emiter ono gwałtownie maleje.

    Osobna sprawa: te przekaźniki są na płytce, która zawiera jeszcze inne elementy - jeśli masz przekaźnik z taką płytką, to może warto je wykorzystać?
  • Pomocny post
    Specjalista - urządzenia lampowe
    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?
  • Poziom 36  
    Kol Jta jak zwykle pisze poezję za pomocą prozy, aż się czytać nie chce...
    Po co te wypociny, kiedy wiadomo że wyłącznik zmierzchowy powinien być wyposażony w wyrażny regulowany próg zadziałania? Wykorzystać histerezę przekażnika do tego celu? Powodzenia w probach uruchomienia takiego układu w praktyce.
  • Specjalista elektronik
    Tak mogłyby wyglądać napięcia i prądy w układzie z #11 w zupełnej ciemności - przy 24mA płynących przez cewkę przekaźnika na napięcie nasycenia tranzystora zostaje 0,06V.
    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?

    Marian B napisał:
    wiadomo że wyłącznik zmierzchowy powinien być wyposażony w wyrażny regulowany próg zadziałania

    Można go dobrać poprzez: (1) wybór fotoopornika, (2) dobranie opornika zasilającego bazę, (3) osłonę na fotooporniku. Ważne, żeby czułość była wystarczająca i było z czego zmniejszać. A z wypowiedzi autora tematu odnoszę wrażenie, że twoje koncepcje są daleko poza przednią linią jego możliwości - trzeba mu wytłumaczyć bardziej łopatologicznie, żeby mógł skorzystać.

    Kolego aksakal - powtórzyłeś błąd, o którym pisałem (moją prozę warto czasem poczytać, zwykle zawiera użyteczne informacje): wystarczy, że Słońce na chwilę oświetli fotoopornik, i przez bazę Q1 popłynie około 1A, on tego nie przeżyje. Konieczny jest dodatkowy opornik (powiedzmy, 330 omów) włączony szeregowo z fotoopornikiem.

    Aha, autor chyba chce włączać 230V, więc raczej nie należy łączyć styku przekaźnika z +5V. R1=1k może być, byle nie więcej (BC547 potrzebuje sporego prądu bazy, jeśli ma być w stanie nasycenia). I to jest układ, który może dać wysoką czułość - przy większym R3 i fotooporniku o małym oporze przy 10 lx może uda się wykrywać nim światło z Księżyca.
  • Poziom 15  
    No to jest shield z Arduino..Nie mam wolnego przekaźnika wiec chciałem takiego użyć.

    Wiem że z Arduino byłoby łatwiej to zrobić ale tu chciałbym to zrobić właśnie bez niego..
    Złoże to na dwoch tranzystorach i dam znać czy przekaźnik zadziała.
  • Specjalista elektronik
    To zacznij od układu z #14, ale bez Q1 i fotoopornika. Po podłączeniu zasilania przekaźnik powinien przełączyć. Potem dodaj Q1, na końcu fotoopornik.

    Żeby przekaźnik zadziałał z fotoopornikiem, on musi mieć odpowiednio duży opór - na to musi być w ciemności. Jakby z fotoopornikiem nie działało, sprawdź R3 - jeśli nie będzie kontaktował, to potrzebny będzie opór ponad 100k (prawdopodobnie nawet 300k), a przy takim już może występować zauważalne opóźnienie.

    Ten shield z Arduino pewnie zawiera kawałek tego układu z #14, więc może warto go wykorzystać, jeśli tylko jest sprawny. Przy każdym przekaźniku widać diodę, tranzystor, opornik (i te elementy będą pasować!), drugi opornik i prawdopodobnie transoptor; ten drugi opornik (oznaczony R1, R4, R5, R8) prawdopodobnie jest do ograniczenia prądu diody transoptora.

    Ten moduł wygląda mi bardzo podobnie do takiego, który jest na Aliexpress (i Chińczycy zrobili lepsze zdjęcie, można odczytać, jakie są oporniki):
    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?
  • Poziom 39  
    Marian B napisał:
    Po co te wypociny, kiedy wiadomo że wyłącznik zmierzchowy powinien być wyposażony w wyrażny regulowany próg zadziałania? Wykorzystać histerezę przekażnika do tego celu?
    Histereza przkaźnika da tylko to, że w stanie przejściowym nie będzie szybkich włączęń i wyłączeń.
    W wyłącznku zmierzchowym histereza ma sterować progiem oświetlenia.
    W tym układzie tak nie jest.
    Żeby rozpatrywać ten układ należy zaczać od chrakterystyki konkretnego fotorezystora.
    Bo okaże się że nie ma fotorezystora pasującego do tego układu.

    Znalazłem fotorezystor sporych rozmiarów.
    Oświetlenie zewnętrzne godz 18 R=4kΩ
    Dobre oświetlenie w pokoju kierunek sufit godz 18 R=11kΩ
    Dobre oświetlenie w pokoju kierunek drzwi godz 18 R= 50kΩ
    Gdzie słabe oświetlenie ????
  • Specjalista elektronik
    Ten też jest podobny, ale najwyraźniej niektóre oporniki są inne (i przekaźniki też kto zauważy, czym jeszcze się różnią te moduły ze zdjęć?):
    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?
    I do tego coś podają w opisie: (1) włączenie stanem niskim na IN1-4; (2) zworka JD podłącza zasilanie przekaźników (można ją do testów zdjąć, żeby nie załączały).
    Jeśli dobrze odczytuję te oporniki (102, czyli 1k; są jeszcze 511, czyli 510R, ale te są po drugiej stronie transoptorów), to prąd potrzebny do sterowania jest około 2mA.

    A na te 2mA spokojnie wystarczy 1 tranzystor (NPN) + opornik i fotoopornik.

    CYRUS2 napisał:
    Żeby rozpatrywać ten układ należy zaczać od chrakterystyki konkretnego fotorezystora.

    A zauważyłeś, że ja od początku piszę o parametrach elementów, i sprawdziłem, jakie są parametry dostępnych fotooporników?
  • Poziom 36  
    _jta_ napisał:

    Marian B napisał:
    wiadomo że wyłącznik zmierzchowy powinien być wyposażony w wyrażny regulowany próg zadziałania

    Można go dobrać poprzez: (1) wybór fotoopornika, (2) dobranie opornika zasilającego bazę, (3) osłonę na fotooporniku. Ważne, żeby czułość była wystarczająca i było z czego zmniejszać. A z wypowiedzi autora tematu odnoszę wrażenie, że twoje koncepcje są daleko poza przednią linią jego możliwości - trzeba mu wytłumaczyć bardziej łopatologicznie, żeby mógł skorzystać.


    Zamiast proponować rozwiązanie jak najprostsze, szczególnie dla początkującego, Kolega wysyła tego początkującego we gęsty las w którym pobłądzi.
    Może po kolei te punkty:

    1) wybór fotoopornika, to znaczy trzeba ich zakupić co najmniej trzy lub cztery rodzaje, (w domyśle jest tylko jeden), a mojm zdaniem nic to nie da, bo wszystkie fotorezystory dzialają podobnie, drobnych rożnic nie da się wykorzystać w pewny sposób.

    2) dobranie opornika, jedyna "dobra rada", bo można to zrobić za pomocą regulowanego rezystora

    3) osłona na fotooporniku, pole do mnóstwa eksperymentów, za każdym razem trzeba wykonać nową, mnóstwo eksperymentów z doborem miejsca zamontowania, wyborem kształtu. itp.

    Tego wszystkiego można uniknąć, szczególnie bardzo kłopotliwego doboru elementów, stosując przerzutnik Schmitta i regulację tylko jednym rezystorem nastawnym, który można póżniej zamienić na stały aby uprościć układ.

    Aby uzyskać przerzutnik Szmitta z tego "prostego układu" to tylko dodać jeden tranzystor i dwa lub trzy rezystory. a będą wszystkie problemy z głowy bez zbędnego kombinowania i straty czasu i nerwów.

    Mogę tak polemizować w nieskończoność, bo tak się składa, że wzmacniacz fotoelektryczny, bariera fotoelektryczna, wyłącznik fotoelektryczny, był w latach "60" tematem mojej pracy dyplomowej na zakończenie Technikum Łączności w Gdańsku. Były to czasy, kiedy do dyspozycji były tylko tranzystory germanowe. :D
  • Specjalista elektronik
    Marian B napisał:
    1) wybór fotoopornika, to znaczy trzeba ich zakupić co najmniej trzy lub cztery rodzaje

    Można określić, który fotoopornik będzie pasował, jak będzie wiadomo, jakie ma być oświetlenie. Albo kupić taki, który się nada do słabego oświetlenia, i w razie czego go przysłonić.

    Marian B napisał:
    Tego wszystkiego można uniknąć stosując przerzutnik Schmitta

    Nie. Przerzutnik Schmitta też ma jakieś ograniczenia regulacji. Opór fotoopornika potrafi się zmieniać w zakresie 1:10M, albo i więcej (jak lepszy) - nie ogarniesz tego regulacją.

    Natomiast przerzutnik Schmitta bardzo się przydaje, jeśli używa się układu z czujnikiem światła, aby włączyć oświetlenie, gdy jest ciemno - żeby to oświetlenie zaraz nie wyłączało. ;)
  • Poziom 39  
    Marian B napisał:
    Tego wszystkiego można uniknąć stosując przerzutnik Schmitta

    _jta_ napisał:
    Nie. Przerzutnik Schmitta też ma jakieś ograniczenia regulacji.
    Spokojnie wystarczy.
  • Poziom 36  
    Kolega jak zwykle swoje. Mowa tu o wyłączniku zmierzchowym, nic lepszego i pewniejszego nie będzie od układu progowego.

    "Nie. Przerzutnik Schmitta też ma jakieś ograniczenia regulacji. Opór fotoopornika potrafi się zmieniać w zakresie 1:10M, albo i więcej (jak lepszy) - nie ogarniesz tego regulacją."
    Kolega to tak na poważnie?
  • Poziom 39  
    Marian B napisał:
    Kolega wysyła tego początkującego we gęsty las
    Każda propozycja układu tranzystorowego z rezystorami, to dla początkującego "gęsty las".
    Zmiana rezystora pociąga za sobą zmiany innych parametrów.

    Dla początkującego najprostszy jest wzmacniacz operacyjny.
    Tu nic nie trzeba obliczać.
    Pracuje przy każdym napięciu zasilania.
    Trzeba tylko znać 4-5 zasad.
    Znacznie mniej wiedzy trzeba niż do tranzystorów.
  • Specjalista elektronik
    A co, zrobisz układ przerzutnika Schmitta z możliwością regulacji od włączania przy oporze np. 100 omów do choćby 1M? Jakkolwiek nie spodziewam się zapotrzebowania na taki zakres.

    Zaletą przerzutnika Schmitta (ale na to nie musi być akurat taki układ) jest unikanie stanu, w którym tranzystor jest na pół włączony i się grzeje; z tym przekaźnikiem moc strat w tranzystorze może dochodzić do 112mW, tranzystor według noty katalogowej ma dopuszczalną 330mW, więc problemu nie będzie, poza stratą energii na niepotrzebny przepływ prądu.

    Układ z #14 można przekształcić w taki, który będzie się włączał i wyłączał skokowo, jeśli doda się w nim jeden opornik. Ale najpierw niech autor zrobi cokolwiek i spróbuje, jak to działa, nie każmy mu od razu robić czegoś zbyt złożonego, niech spróbuje zrozumieć, jak to działa, bo robiąc bez zrozumienia niczego się przy tym nie nauczy.

    Do autora pytania: (1) przy jakim oświetleniu to ma przełączać? (2) czy już masz fotoopornik, czy dopiero zamierzasz kupić? (jeśli masz, to zmierz opór przy takim oświetleniu)
  • Poziom 39  
    lukas198820 napisał:
    No to jest shield z Arduino..Nie mam wolnego przekaźnika wiec chciałem takiego użyć.
    Dla 230VAC musi być dodatkowy oddzielny przekaźnik.
    Żeby prąd ludzi nie poraził.
  • Poziom 36  
    _jta_ napisał:
    Zaletą przerzutnika Schmitta (ale na to nie musi być akurat taki układ) jest unikanie stanu, w którym tranzystor jest na pół włączony i się grzeje; z tym przekaźni

    To jest "oczywista oczywistość", ale w przypadku wyłącznika zmierzchowego tak naprawdę chodzi o co innego, nie tylko o przeciążenie tranzystora, które można pominąć.

    Mamy tu do czynienia z przebiegiem bardzo wolno zmiennym, trwającym czasami nawet dłużej niż godzina.

    W takim układzie musi być układ progowy, gdyż inaczej będzie jak już kolega Aksakal wyżej zauważył "brzęczenie" styków.
    Aby takiego "brzęczenia" nie było w układzie bez progu, wszystko musiało by być idealne, przede wszystkim idealnie stabilizowane napięcie zasilania, idealny tranzystor, idealne (bez rezystancji) przewody połączeniowe, itp.
    Idealne elementy są tylko w teorii.
    Załączenie styków przekażnika prądem na granicy jego uruchomienia, (bez dojścia kotwicy do końca) to już jest gdzieś tam spadek napięcia, który może spowodować jego zwolnienie, i tak w kółko przez pewien czas.
    Z reguły jest tak, że styk przekażnika już załącza obciążenie, a kotwica jeszcze nie dochodzi do końca, powstaje wtedy jakiś spadek napięcia od obciążenia i kotwica może się cofnąć.
    To jest ten stan przejściowy. Bo gdy kotwica dojdzie całkowicie do końca, wtedy już nic przekażnika nie rozłączy, tylko zmniejszenie napięcia na uzwojeniu do napięcia odpadania kotwicy.
  • Pomocny post
    Specjalista elektronik
    Ja jestem zwolennikiem zaczynania od rzeczy prostych (zaawansowane są dla tych, co już mają dużo wprawy). Jak zacząłem sam wymyślać układy elektroniczne, to zacząłem od wzmacniacza stereo do gramofonu - dwa wtórniki emiterowe, do tego podłączałem słuchawki (2x2k) i grało - może nie przenosiło niskich częstotliwości, ale słuchawki też ich nie przenosiły.

    Nie od razu Kraków zbudowano. I nie tylko Kraków - wiesz, skąd pochodzi system Unix, i dlaczego tak został nazwany? Niech nasz początkujący zrobi jak najprościej, a jak będzie chciał, żeby mu to lepiej działało, to pokombinujemy, jak to uzyskać - w miarę możliwości poprzez jak najprostsze zmiany w tworzonym układzie, żeby mógł zrozumieć, jak one działają.
  • Poziom 15  
    Bardzo rozsądne masz kolego _jta podejście..Nie każdy zbuduje od razu zaawansowany układ..


    Fotoopornik mam, rezystory tez i tranzystor BC547..Układ zbudowaļem w oparciu o diode i napiecie 9V..Na płytce stykowej. Zrobiony na szybko.Ten przekaźnik co wpialem i tak nie działał.


    Bez przekaźnika i z samą dioda LED idealnie sie wylącza gdy włącze oświetlenie w pokoju..Gdy zgasze światło LED sie od razu zaświeca..Na zewnatrz kolo 21 zaczyna sie jarzyć.

    Chciałvym tak samo zrobić z żarówka na 230 V..
    Przekaźnik z shielda od Arduino maja optoizolacje na płytce.

    Jak wysterowac przekaźnik za pomoca tranzystora BC547 i fotorezystora?
