Philips 37PFL3403D/12 - Error 9 i Error 6 LED. TV wyłacza się po włączeniu.

Wojtek 24 lata 22 Maj 2020 17:50 168 1
  • #1
    Wojtek 24 lata
    Poziom 25  
    Witam.
    Philips 37PFL3403D/12
    Chassis Q522.2E LA

    Włączony pokazuje obraz na dosłownie kilka sekund. Gaśnie. Dioda LED miga 9 razy.
    Zabawa z wtyczką potrafi przywrócić telewizor do działania, jednak tylko do momentu wyłączenia go do stanu czuwania. Ponowne włączenie objawia się powrotem do w/w usterki.

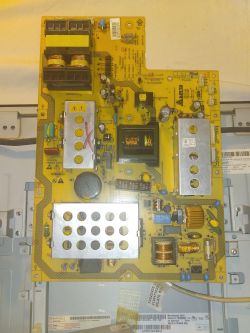

    1) Zdemontowałem płytę zasilacza (PSU)

    Philips 37PFL3403D/12 - Error 9 i Error 6 LED. TV wyłacza się po włączeniu.

    2) Podłączyłem zasilacz komputerowy do płyty głównej. A) Zasilanie +3,3V; B) PWR_ON zignorowany choć na czuwaniu płyta główna podaje stan wysoki 3,34V, przy włączeniu stan niski 155mV; nie zdecydowałem się na zastosowanie przekaźnika, aby załączał linię +12V w momencie wyjścia ze ST-BY; C) Zasilanie +12V które pojawia się od razu, to znaczy w tym samym momencie co +3,34V -> start pracy zasilacza komputerowego; D) z dwóch zasilaczy warsztatowych zasilanie symetryczne +12V 0 -12V do pinów oznaczonych: "12VA SGDN2 -12VA" -> to zasilanie końcówki mocy TDA dla głośników. Widoczne na zdjęciu krokodylki czerwony żółty i czarny.

    Philips 37PFL3403D/12 - Error 9 i Error 6 LED. TV wyłacza się po włączeniu.

    Telewizor uruchamia się, podłączony przez HDMI daje głos z głośników, ekran wygaszony z powodu zdemontowania płyty głównej i braku zasilania podświetlenia. Telewizor pozwala się normalnie i dowolnie włączyć regulować i wyłączyć z pilota. Startuje prawidłowo po wyjęciu i włożeniu kabla zasilającego z sieci. Żadnych usterek, żadnych ukrytych wad. W tym trybie zachowuje się jak grające radio, działa non-stop. Usterka płyty głównej wykluczona. Na oscyloskopie brak "śmieci" na linii 5V 3,3V 1,3V na MainBoard -> przetwornicach DC-DC.

    3) W czasie pracy telewizora, zerwanie linii +12V z zasilacza komputerowego (ręką), powoduje wyświetlenie się kodu błędu 9 - dioda czerwona miga 9 razy.

    4) Jeśli telewizor zostanie uruchomiony z odcięciem linii +12V z zasilacza komputerowego od samego początku, wyskakuje kod błędu 6 - dioda czerwona miga 6 razy.

    Prawdopodobieństwo uszkodzenia PSU mniejsze, niż uszkodzenie podświetlenia CCFL. Prawdopodobnie przynajmniej jedna z CCFL ma zbyt duży pobór prądu.

    Oględziny wykazują, że na 99%, wszystkie świetlówki są połączone równolegle z kondensatorami 15pF/6kV.

    W ciągu dwóch dni zamierzam rozpołowić ekran i zdemontować podświetlenie. Temat pozostanie jeszcze otwarty, w celu zamieszczenia dodatkowych zdjęć dla innych osób z forum.
  • HelukabelHelukabel
  • #2
    bazi1962
    Poziom 20  
    Wojtek 24 lata napisał:
    2) Podłączyłem zasilacz komputerowy do płyty głównej.

    Wojtek 24 lata napisał:
    3) W czasie pracy telewizora, zerwanie linii +12V z zasilacza komputerowego (ręką), powoduje wyświetlenie się kodu błędu 9 - dioda czerwona miga 9 razy.
    Wojtek 24 lata napisał:
    4) Jeśli telewizor zostanie uruchomiony z odcięciem linii +12V z zasilacza komputerowego od samego początku, wyskakuje kod błędu 6 - dioda czerwona miga 6 razy.

    Nie chcesz przypadkiem jakiejs pracy naukowej na ten temat napisać?????
